Katup Pedal Kaki Seri 3F / 3FM 3/2 Arah | Katup Kaki Pneumatik Kerja Langsung Biasanya Tertutup

Merek: SOLH oleh Richge Technology | Penggantian Penuh yang Kompatibel untuk Katup Kaki AirTAC 3F / 3FM

1. Ikhtisar Produk

     Seri SOLH 3F dan 3FM adalahKatup pedal kaki pneumatik kerja langsung 3/2 arah yang biasanya tertutup, sepenuhnya kompatibel dan dapat dipertukarkan dengan model AirTAC 3F210 dan 3FM210 asli. 3F210 mengadopsi housing aluminium die-cast tugas berat, sedangkan 3FM210 dilengkapi struktur plastik mini yang ringan. Kedua seri mengadopsi desain knalpot internal dengan logika port udara P/A/R standar. Berfungsi sebagai perangkat pengalih pneumatik hands-free, perangkat ini banyak digunakan untuk kontrol silinder kerja tunggal, pemecah vakum, on-off sirkuit udara jog manual, kontrol stamping dan penjepitan perlengkapan.

  1.1 Logika Inti & Prinsip Kerja Pelabuhan Udara

     • Definisi Pelabuhan Udara: P (saluran masuk udara), A (saluran keluar kerja), R (lubang pembuangan internal)

     • Keadaan Biasanya Tertutup (Pedal Dilepas): Saluran masuk P tertutup, Sebuah port berkomunikasi dengan port pembuangan R untuk melepaskan tekanan sisa silinder secara instan

     • Status Kerja (Pedal Ditekan): Sirkuit P-A terbuka untuk suplai udara, lubang pembuangan R ditutup untuk menjaga tekanan

     • Fungsi Penguncian (Akhiran L): Dilengkapi dengan struktur tab pengunci. Tekan sekali untuk mengunci pedal untuk suplai udara terus menerus; tekan lagi untuk membuka kunci dan mengatur ulang pelepas tekanan

     • Fungsi Standar: Model non-L adalah tipe self-reset instan, yang secara otomatis memotong udara dan melepaskan tekanan setelah kaki dilepaskan

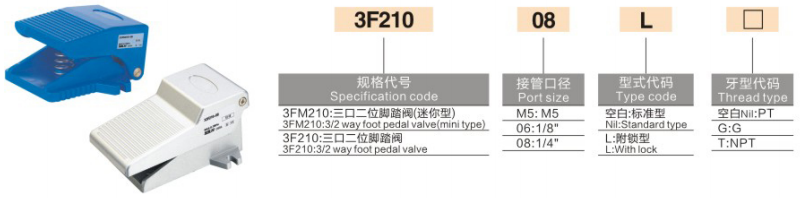

2. Aturan & Definisi Pengodean Model

     Logika Pengkodean: 3(F/FM)210 - [Ukuran Port] [Penguncian L] - [Jenis Thread]

  2.1 Definisi Perumahan Seri

     • 3F210: Perumahan paduan aluminium tugas berat standar katup kaki 3/2 arah

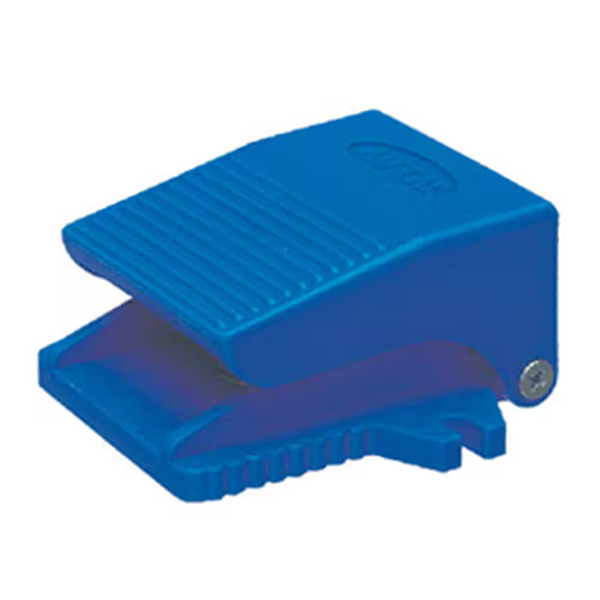

     • 3FM210: Katup kaki plastik ringan mini, ukuran ringkas untuk pemasangan di ruang sempit

  2.2 Spesifikasi Ukuran Port

     • M5: Benang halus M5×0,8 (eksklusif untuk model mini 3FM, kontrol udara pilot mikro)

     • 06: ulir standar G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) spesifikasi universal umum untuk perkakas industri

  2.3 Fungsi & Akhiran Thread

     • L Akhiran: Dengan struktur mengunci sendiri untuk menahan tekanan dalam waktu lama

     • Tidak ada L: Tipe self-reset instan, pelepas tekanan otomatis setelah pedal dilepas

     • Jenis Benang: Blank=Benang lancip PT; G = benang paralel standar Inggris; T=NPT Benang lancip Amerika

     Contoh Model: 3F210-08L | Katup kaki paduan aluminium port G1/4 dengan fungsi mengunci sendiri; 3FM210-M5 | Katup kaki mikro plastik mini benang M5

  2.4 Tabel Perbandingan Spesifikasi Seri Lengkap

3. Parameter Teknis Inti

4. Perbedaan Pilihan: Seri Aluminium 3F vs Seri Plastik Mini 3FM

5. Perbedaan Fungsional: Self-Reset vs Self-Locking

     • Tipe Reset Mandiri Instan Non-L: Pedal memantul secara otomatis setelah kaki dilepaskan, memutus pasokan udara dan melepaskan tekanan dari port A. Ini adalah jenis yang paling umum untuk skenario joging dan kontrol intermiten.

     • L Akhiran Tipe Mengunci Sendiri: Tekan sekali untuk mengunci pedal agar suplai udara dan penahan tekanan terus menerus; tekan lagi untuk membuka kunci dan melepaskan tekanan sisa. Dirancang khusus untuk sirkuit pneumatik yang mempertahankan tekanan dalam waktu lama.

6. Penggantian & Aplikasi Khas

  6.1 Penggantian yang Kompatibel

     Seri SOLH 3F/3FM sepenuhnya menggantikan seri AirTAC 3F210/3FM210 asli dan model setara Xinchang/SOLIH domestik, dan dapat langsung meningkatkan dan mengganti katup pedal kaki FV320 lama dengan kompatibilitas dimensi dan fungsional yang sempurna.

 6.2 Skenario Aplikasi Umum

     • Kontrol Kaki Silinder Kerja Tunggal: Sumber udara → katup kaki 3F → silinder kerja tunggal; silinder secara otomatis kembali dan melepaskan tekanan saat pedal dilepaskan, mewujudkan pengoperasian intermiten yang aman.

     • Pelepas Tekanan Cangkir Hisap Vakum: Langkah untuk memasok udara untuk memutus vakum; lepaskan pedal untuk mengeluarkan udara dan hilangkan gaya penahan cangkir hisap untuk pelepasan benda kerja dengan cepat.

     • Pengendalian Pengolahan Industri: Peralihan kaki manual untuk mesin stamping kecil, penggiling, dan sistem penjepit perlengkapan pneumatik, membebaskan tangan untuk pengoperasian yang efisien.

Ringkasan Satu Kalimat

     Katup pedal kaki SOLH 3F/3FM seri 3/2 arah yang biasanya tertutup mencakup model self-reset/self-locking aluminium tugas berat dan model plastik ringan mini. Menampilkan kinerja tahan debu & tahan percikan IP54, pengoperasian bebas pelumas, dan kompatibilitas penuh AirTAC, katup ini merupakan katup pengalih pneumatik hands-free standar untuk kontrol silinder, pemecah vakum, dan pengoperasian perkakas industri.
