Katup Manual Kenop Arah Seri VHK 2/2 & 3/2 | Katup Putar Jari Kompatibel dengan Seri SMC VHK

Merek: SOLH oleh Richge Technology | Penggantian Penuh yang Dapat Dipertukarkan untuk Seri Asli SMC VHK

1. Ikhtisar Produk

     Seri SOLH VHK adalah katup pemutus manual tipe kenop mini yang terbagi menjadiVHK2 2/2 cara DanVHK3 3/2 cara jenis. Ini mengadopsi desain kenop putar 90 ° untuk mewujudkan kontrol on-off sirkuit pneumatik. Model 3/2 arah dilengkapi struktur knalpot tersembunyi yang secara otomatis melepaskan tekanan sisa dari port A saat ditutup, tanpa memerlukan port knalpot R eksternal. Dirancang untuk pemasangan pipa langsung inline tanpa pemasangan alas tambahan, ini berfungsi sebagai sakelar manual yang ideal untuk tabung cabang pneumatik, katup pelepas tekanan pengaman di depan katup solenoid, dan kontrol on-off sirkuit vakum. Seri lengkap sepenuhnya kompatibel secara dimensional dan fungsional dengan seri SMC VHK asli untuk penggantian langsung yang dapat dipertukarkan.

  1.1 Identifikasi Inti & Logika Operasi

     • Penandaan Warna Kenop: Kenop abu-abu untuk tipe 2 arah VHK2; Kenop biru untuk tipe 3 arah VHK3, mencapai identifikasi cepat visual

     • Beralih Logika: Rotasi 90° berlawanan arah jarum jam untuk pembukaan katup; Rotasi 90° searah jarum jam untuk penutupan katup, dengan indikasi status penunjuk kenop yang jelas

     • Struktur Penyegelan: Desain penyegelan katup kecil memberikan kinerja kedap udara yang sangat baik dengan kebocoran mikro yang sangat rendah. Torsi pengoperasian ultra-ringan (0,04~0,14N·m) memungkinkan rotasi dan peralihan jari dengan mudah

2. Aturan Pengkodean Model & Spesifikasi Antarmuka

     Logika Pengkodean: VHK[2/3][A]-[Spesifikasi Port Depan]-[Spesifikasi Port Belakang]

  2.1 Definisi Model

     • VHK2: Tipe potong tunggal 2/2 arah

     • VHK3: Pemutusan 3/2 arah + tipe pelepas tekanan sisa

     • Sebuah Sufiks: Struktur kenop anti-jatuh baru yang ditingkatkan (versi yang ditingkatkan); Tidak ada A untuk versi lama standar

     • Akhiran R: Badan katup tahan api tahan api

  2.2 Definisi Kode Tipe Port

     • Kode F: Port push-fit untuk sambungan selang nilon PU

     • Kode S: Port thread eksternal untuk koneksi pipa berulir

  2.3 Contoh Penerapan Model:

     • VHK3A-08F-02S: Katup kenop anti-jatuh yang ditingkatkan 3/2 arah, port P φ8 push-fit, port G1/4 ulir eksternal

     • VHK2-06F-06F: Katup standar 2/2 arah, tipe push-fit straight-through dual-port φ6

  2.4 Daftar Spesifikasi Antarmuka Lengkap Seri Lengkap

3. Parameter Teknis Inti

4. Perbedaan Fungsi Inti (Panduan Pemilihan Kunci)

 4.1 VHK2 2/2 Arah (Tombol Abu-abu)

     • Keadaan Terbuka: P⇋A dilakukan sepenuhnya untuk pasokan udara yang stabil

     • Keadaan Tertutup: Port P dan A terputus sepenuhnya tanpa fungsi pembuangan

     • Aplikasi Inti: Kontrol on-off pipa murni, banyak digunakan untuk penahan sirkuit vakum dan sakelar sumber udara utama

  4.2 VHK3 3/2 Arah (Tombol Biru)

     • Keadaan Terbuka: P→Konduksi pemasukan udara untuk pengoperasian peralatan normal

     • Keadaan Tertutup: Port P ditutup, Port secara otomatis mengeluarkan tekanan sisa melalui saluran tersembunyi bawaan

     • Keunggulan Inti: Pengosongan gas sisa dengan satu tombol setelah dimatikan, menghilangkan bahaya tekanan sisa dan memastikan pembongkaran katup dan pemeliharaan peralatan yang aman

5. Keunggulan Inti Struktural

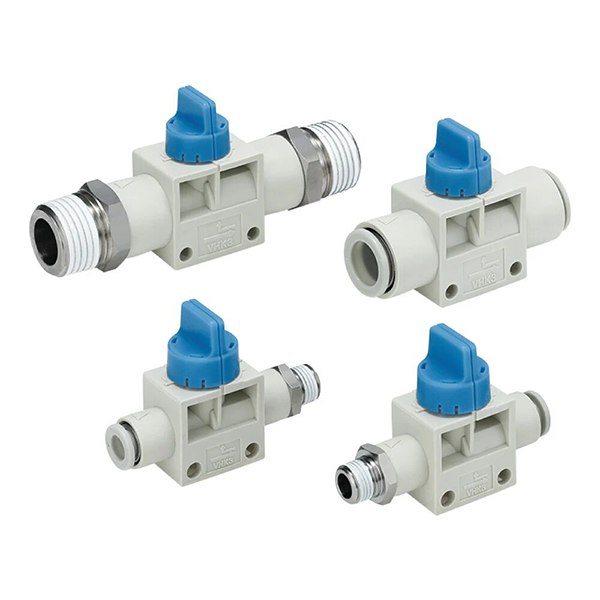

     • Empat Kombinasi Saluran Pipa Universal: Mendukung mode koneksi F-F dual push-fit, S-S dual eksternal thread, F-S P-push/A-thread, S-F P-thread/A-push, dapat beradaptasi sepenuhnya dengan berbagai tata letak pipa di lokasi

     • Braket Tetap Opsional: Dilengkapi dengan braket pemasangan snap-on untuk pemasangan tetap panel dan kabinet opsional, metode pemasangan yang fleksibel

     • Struktur Anti Jatuh VHK-A yang Ditingkatkan: Desain anti-pelonggaran kenop yang dioptimalkan, secara efektif mencegah kenop jatuh selama pengoperasian berulang frekuensi tinggi, meningkatkan stabilitas layanan

     • Ukuran Mini Kompak: Desain bodi ultra-kecil, sangat cocok untuk bak kawat, celah peralatan sempit, dan sirkuit pneumatik mikro kompak

     • Kinerja Penyegelan Luar Biasa: Struktur penyegelan si kecil yang presisi menghasilkan kebocoran mikro yang sangat rendah, memastikan pengoperasian kedap udara yang stabil dalam jangka panjang

6. Perbedaan Pilihan: VHK Knob Valve vs HSV Hand Slide Valve

7. Skenario Aplikasi Khas

     • Pelepas Tekanan Pengaman Depan Katup Solenoid: Sumber udara → VHK3 → katup solenoid. Katup 3 arah secara otomatis mengosongkan sisa tekanan di belakang katup saat ditutup, mewujudkan pembongkaran dan pemeliharaan komponen pneumatik yang aman tanpa risiko tekanan.

     • Kontrol On-Off Sirkuit Vakum: Katup 2 arah VHK2 dipasang pada pipa vakum cangkir hisap, memotong tekanan vakum secara stabil setelah dimatikan untuk mempertahankan efek penahan vakum dan menghindari kegagalan kebocoran udara.

     • Perkakas Sakelar Cabang Silinder Mikro: Diterapkan pada kontrol start-stop manual lokal dari sumber udara silinder mikro, nyaman untuk debugging peralatan tunggal, pemeliharaan, dan peralihan sirkuit independen.

Ringkasan Satu Kalimat

     Seri SOLH VHK adalah katup manual jari putar mini 90° yang sepenuhnya kompatibel dengan seri VHK asli SMC. Dengan fungsi ganda pemutus tekanan 2 arah dan pelepas tekanan sisa 3 arah, kombinasi antarmuka ulir/push-fit yang terdiversifikasi, dan pengoperasian ultra-ringan, ini adalah katup sakelar manual mini yang optimal untuk sirkuit cabang pneumatik, kontrol pilot, dan perlindungan keselamatan sistem vakum.
