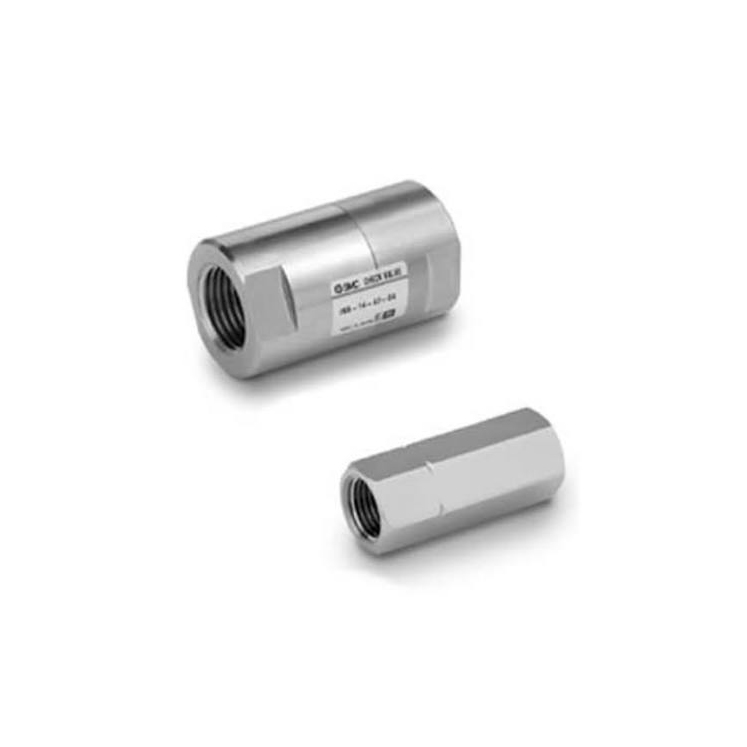

Katup Periksa Tekanan Retak Rendah Seri XTO674 / INA14

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri SOLH XTO674 dan INA14 berbagi platform produk yang sama, menampilkan tekanan retak sangat rendah dan kompatibilitas dual-medium untuk udara dan air bertekanan. Katup periksa inline berulir ini banyak diterapkan untuk mencegah aliran balik di sirkuit vakum dan sistem pneumatik umum, juga cocok untuk saluran pipa cairan & air bertekanan rendah. XTO674 berfokus pada kondisi kerja suhu rendah, sedangkan INA14 mencakup skenario industri standar dan tahan korosi.

 Klasifikasi Kode Model & Aturan Penamaan

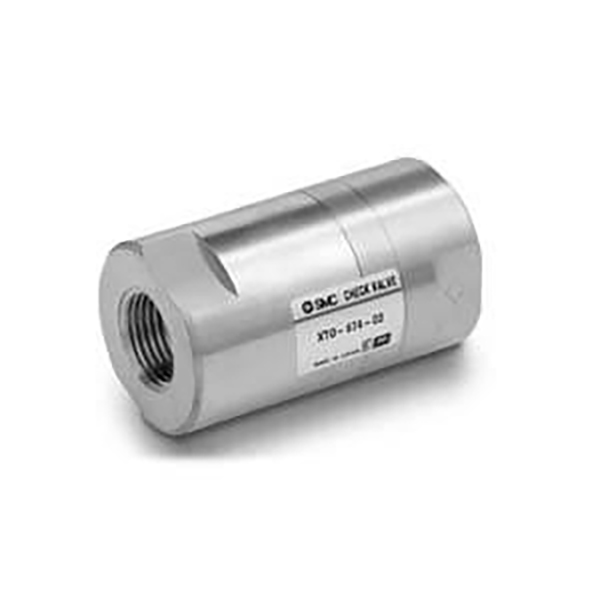

     -- XTO674: Bodi kuningan, versi tahan suhu rendah (suhu pengoperasian minimum -30℃)

     -- INA14: Seri standar, badan baja tahan karat kuningan / SUS304 opsional, kisaran suhu normal (minimum -5℃)

     -- Definisi akhiran ukuran port: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Spesifikasi Teknis Universal Bersama

     -- Tekanan Retak: 0,01 MPa (0,1 bar), ambang batas ultra-rendah yang ideal untuk sirkuit vakum & tekanan rendah

     -- Tekanan Bukti Maks: 1,0 MPa

     -- Media yang Berlaku: Udara terkompresi, air, gas inert netral & cairan netral

  1. Kisaran Suhu Pengoperasian

     -- XTO674: -30℃ ~ +80℃ (tahan kriogenik)

     -- INA14: -5℃ ~ +80℃

  2. Bahan Segel Opsional

     -- NBR (Standar): Untuk udara & air bersih, suhu yang berlaku -5 ~ 60℃

     -- FKM: Tahan minyak & tahan suhu tinggi, hingga 80℃

     -- CR: Tahan cuaca & tahan abrasi, opsional untuk seri XTO674

  3. Pilihan Bahan Badan Katup

     -- XTO674: Bodi kuningan padat saja

     -- INA14: Baja tahan karat kuningan / SUS304 (semua bagian baja tahan karat yang dibasahi)

Tabel Perbandingan Parameter Model Khas

Keunggulan Produk Inti & Cakupan Aplikasi

 1. Tekanan retak sangat rendah 0,01MPa

     -Pembukaan stabil di bawah kondisi vakum -0,1MPa, secara efektif menghindari kehilangan vakum dan aliran balik cangkir hisap/generator vakum.

  2. Penyegelan dua arah yang andal

     - Aliran maju yang lancar, tidak ada kebocoran balik; melindungi pompa vakum, katup solenoid, dan silinder dari kerusakan akibat lonjakan tekanan balik.

  3. Struktur berulir mini inline

     - Langsung dipasang inline di dalam pipa tanpa braket pemasangan tambahan, sangat sesuai dengan ruang tata letak peralatan sempit yang ringkas.

 4. Desain universal udara & air ganda sedang

     -- Kompatibel dengan sirkuit pneumatik kering dan pipa air cair bertekanan rendah untuk mengurangi jenis inventaris suku cadang.

 5. Kompatibilitas sistem vakum penuh

     -- Cocok untuk peralatan pengujian vakum dan loop sirkulasi vakum tekanan negatif yang berdenyut.

Pedoman Pemasangan & Pemilihan Model

  1.  Tanda Arah Aliran: Tanda panah "→" dicetak pada badan katup untuk menunjukkan arah aliran sedang; pemasangan terbalik akan menghalangi aliran cairan sepenuhnya.

  2. Pencocokan Ukuran Port: Pilih Rc1/8" ~ Rc1/2" sesuai dengan diameter pipa; Rc1/4" (akhiran 02) adalah spesifikasi umum yang paling umum.

  3.  Aturan Pemilihan Media & Suhu

     -- Kondisi kerja suhu rendah / vakum → Pilih seri XTO674

     --  Udara biasa bersuhu ruangan & air bersih → INA14 dengan segel NBR
     -- Media yang mengandung minyak atau cairan bersuhu tinggi → INA14 dengan segel karet fluor FKM

  3. Tata Letak yang Direkomendasikan Sistem Vakum

     -- Pasang katup periksa antara generator vakum, filter, dan mangkuk pengisap untuk menghalangi aliran balik udara dan menjaga tingkat vakum stabil selama pengoperasian terputus-putus.

Keunggulan SOLH yang Dapat Dipertukarkan

     XTO674 dan INA14 berbagi dimensi keseluruhan, ukuran port thread, dan parameter kinerja inti yang identik. Kedua seri ini dapat diganti secara langsung di lokasi tanpa modifikasi jalur pipa, sehingga memberikan kinerja biaya yang unggul dibandingkan model serupa yang diimpor.

Ringkasan Satu Kalimat

     Katup periksa berulir inline SOLH XTO674 / INA14 dengan tekanan retak ultra-rendah 0,01MPa mendukung media udara & air ganda, bodi kuningan/baja tahan karat opsional, dan beberapa bahan penyegel, memberikan perlindungan anti-aliran balik yang andal untuk pipa industri vakum, kriogenik, pneumatik umum, dan cairan bertekanan rendah.
