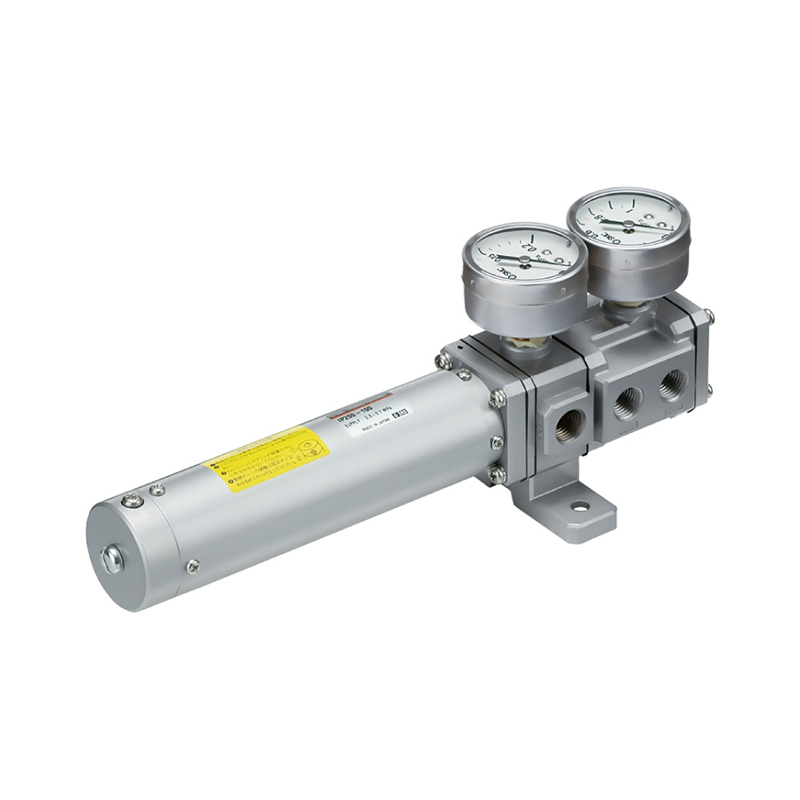

Positioner Silinder Servo Pilot Pneumatik Seri IP200

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri IP200 yang diluncurkan dengan merek SOLH dari Richge Technology adalah pengatur posisi silinder servo pilot pneumatik. Ini memberikan kontrol posisi proporsional presisi tinggi untuk silinder standar, secara linier mengubah sinyal kontrol pneumatik 0,02~0,1MPa menjadi perpindahan batang piston silinder yang presisi. Sepenuhnya digerakkan oleh udara tanpa pasokan listrik, ini merupakan solusi penentuan posisi yang secara intrinsik aman untuk lingkungan industri yang rawan ledakan.

Spesifikasi Teknis Inti

    1. Parameter Dasar

     -- Silinder yang Kompatibel: Lubang ≥ Ø50mm, langkah 25~300mm (dapat disesuaikan per kenaikan 1mm)

     - Prinsip Kontrol: Mekanisme servo penutup nosel berdasarkan teori keseimbangan gaya

     -- Tekanan Pasokan Udara (SUP): 0,3~0,7MPa

     -- Sinyal Kontrol Input (IN): Sinyal pneumatik standar 0,02~0,1MPa

     -- Suhu Sekitar & Sedang: -5℃ ~ +60℃ (versi standar)

     -- Utas Port: Port utama Rc1/4; port pengukur tekanan Rc1/8

     -- Berat Bersih: Kira-kira. 700g (berdasarkan model goresan 100mm)Indeks Akurasi Kontrol· Sensitivitas: ≤ 0,5% F.S.

     -- Linearitas: ≤ ±2% F.S.

     -- Histeresis: ≤ 1% F.S.

     -- Pengulangan: ≤ ±1% F.S.2.

Prinsip Kerja Keseimbangan Kekuatan

     -- Masukan Sinyal: Sinyal kontrol pneumatik memasuki port IN dan mendorong diafragma masukan.

     -- Amplifikasi Servo: Perpindahan diafragma mengubah jarak bebas pada nosel untuk menyesuaikan tekanan balik, menggerakkan kumparan internal untuk mengganti sirkuit udara.

     -- Aktuasi Silinder: Keluaran udara bertekanan melalui port OUT1 / OUT2 untuk memanjangkan atau menarik kembali silinder kerja ganda.

     -- Umpan Balik Posisi: Gerakan langkah silinder menarik kembali diafragma umpan balik melalui batang penghubung & pegas umpan balik untuk mencapai keseimbangan gaya dengan sinyal masukan; spool kembali ke posisi netral untuk mengunci silinder pada posisi target secara akurat.

Definisi Kode Model (IP200-XXX-YY)

     -- IP200: Kode seri dasar

     -- XXX: Nilai pukulan (25/50/100/150/200/250/300mm)

     --YY Akhiran opsional: Tanpa akhiran: Model standar dengan pegas umpan balik baja karbon -T: Dilengkapi dengan pegas umpan balik baja tahan karat -XN: Versi suhu rendah (-30°C ~ +60°C) -XZ: Versi suhu tinggi (-5°C ~ +80°C)

Contoh: IP200-200-T → langkah 200mm, pegas umpan balik baja tahan karat.

Definisi Pelabuhan

     -- SUP: Masukan pasokan udara utama (0,3~0,7MPa)

     -- MASUK: Input sinyal kontrol pneumatik (0,02~0,1MPa)

     -- OUT1 / OUT2: Port output ganda untuk silinder kerja ganda

     -- EX: Lubang pembuangan

     -- Pengukur: Port khusus untuk pemasangan pengukur tekanan

Keunggulan Produk Inti

     - Pemosisian Pneumatik Aman Ledakan Presisi Tinggi Akurasi pemosisian yang sebanding dengan sistem servo listrik; sepenuhnya dioperasikan dengan udara tanpa komponen listrik, secara intrinsik aman untuk zona kerja yang mudah terbakar & meledak.

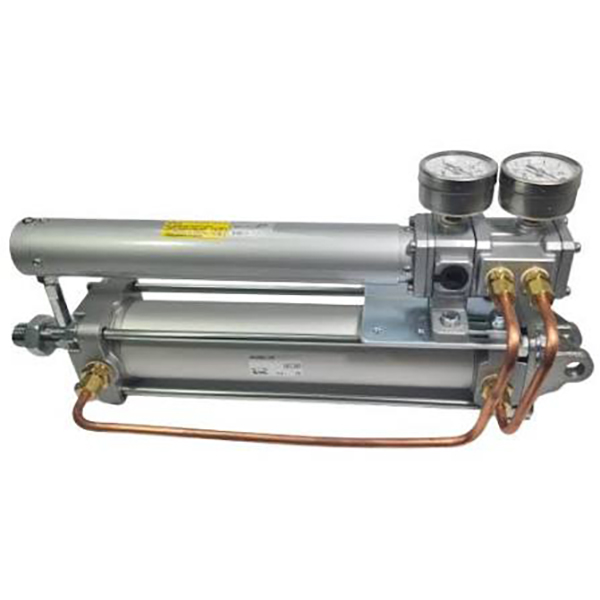

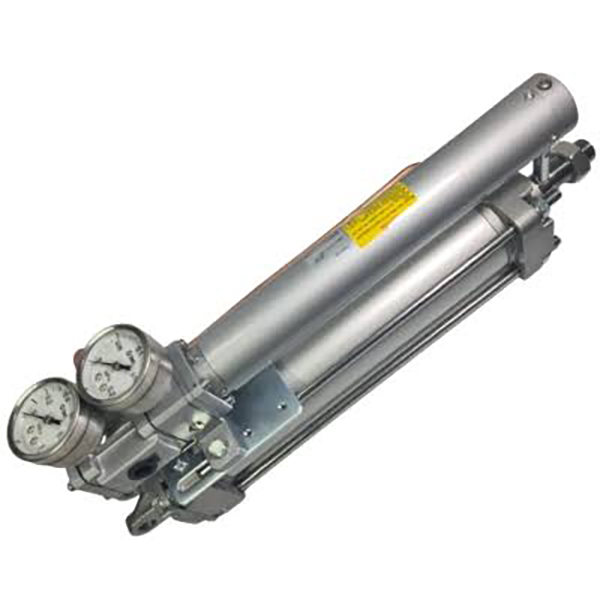

     -- Struktur All-In-One Terintegrasi yang Ringkas Desain unit terintegrasi untuk pemasangan langsung ke silinder standar, menyederhanakan prosedur pemasangan dan perawatan rutin di lokasi.

     -Desain Kalibrasi Nyaman Sekrup penyesuaian Nol independen bawaan dan sekrup penyesuaian Rentang untuk kalibrasi cepat di tempat tanpa alat tambahan.

     -- Berbagai Pilihan Bahan untuk Ketahanan Korosi Pegas umpan balik tersedia dalam varian baja karbon atau baja tahan karat untuk beradaptasi dengan lingkungan bengkel yang lembab dan korosif.

     -- Rentang Suhu Lebar Versi Khusus Model opsional standar, suhu rendah, dan suhu tinggi untuk memenuhi kondisi industri suhu variabel yang kompleks.

Skenario Aplikasi Khas

     -- Stasiun pemosisian presisi: Peralatan pemotongan, pemasangan tekan, pelapisan, dan penanganan material otomatis

     -- Kontrol proses industri: Regulasi pembukaan katup, kontrol tegangan web, dan sistem koreksi tepi web

     -- Lingkungan keras khusus: Peralatan tahan ledakan, tahan debu, dan tahan air untuk pabrik kimia & mesin pertambangan

     -- Unit inti servo pneumatik: Berfungsi sebagai komponen kontrol pusat sistem penentuan posisi servo pneumatik penuh

Pedoman Pengoperasian & Pemasangan

     -- Persyaratan Sumber Udara: Pasokan udara harus kering dan bersih dengan presisi filtrasi ≤5μm untuk mencegah penyumbatan nosel dan kegagalan pemosisian.

     -- Referensi Kalibrasi: Menyelesaikan penyesuaian nol dan bentang di bawah tekanan suplai standar 0,5MPa untuk kinerja linier optimal.

     - Arah Pemasangan: Mendukung pemasangan di sudut mana pun; hindari tata letak pemasangan yang menyebabkan air kondensasi menumpuk di dalam rakitan internal unit.

Ringkasan Satu Kalimat

     SOLH IP200 force-balance nozzle-flapper pneumatic servo positioner secara linier mengubah sinyal udara 0,02~0,1MPa menjadi perpindahan silinder yang presisi, menampilkan akurasi pemosisian tinggi, pengoperasian hanya udara yang aman terhadap ledakan, kalibrasi nol/rentang yang dapat disesuaikan, dan opsi kustom multi-suhu, unit kontrol pemosisian proporsional yang ideal untuk peralatan kimia, pertambangan, dan otomasi presisi yang tahan ledakan.
