Seri Komponen Pneumatik

Silinder pemasangan bebas ultra-kompak SOLH CDUJB dikembangkan untuk peralatan dengan ruang pemasangan terbatas. Dibandingkan dengan seri CU konvensional, panjangnya berkurang 64% dan volume berkurang 70%. Bodi persegi yang ringkas mendukung pemasangan langsung multi-permukaan tanpa braket tambahan. Jajaran produknya mencakup CUJB non-magnetik, CDUJB yang dilengkapi magnet, dan CDUJS ruang bersih bebas tembaga. Ukuran lubang berkisar φ4~20mm, tersedia dalam tipe pengembalian pegas aksi ganda dan akting tunggal dengan bantalan karet opsional. Model bermagnet cocok dengan sakelar magnet mini untuk gerakan pendek yang presisi dan mendukung pengoperasian bebas oli. Diterapkan secara luas dalam elektronik 3C, penentuan posisi wafer semikonduktor, dan otomatisasi pembersihan medis. Pelat pelindung magnetik bersifat opsional untuk silinder yang tersusun rapat.

Silinder pemasangan bebas persegi panjang SOLH CU/CDU memiliki struktur blok ultra-tipis dengan lubang pemasangan multi-permukaan, memungkinkan pemasangan langsung multi-sudut tanpa braket untuk menghemat ruang peralatan. Varian lengkapnya antara lain CU non-magnetik, CDU yang dilengkapi magnet, CDUK non-rotating rod, dan model double guide rod CDUW. Ukuran lubang φ6~32mm, tersedia dalam tipe aksi tunggal/ganda dengan penyangga karet tetap di kedua ujungnya untuk pengoperasian bebas oli secara terus-menerus. Seri CDU kompatibel dengan sakelar magnetik CMSH dan DMSH untuk deteksi posisi dan mentolerir beban samping parsial. Banyak digunakan dalam jig 3C & semikonduktor, penghenti otomasi, pemosisian penjepit ringan, dan mekanisme press-fit kecil untuk peralatan otomatis kompak.

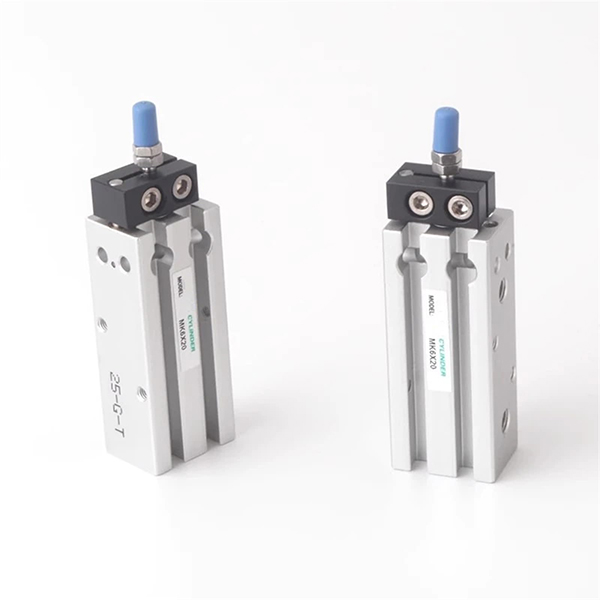

Silinder kompak pemasangan enam permukaan SOLH MK ditingkatkan dari silinder MD dengan mekanisme anti-rotasi bawaan. Akurasi anti-puntiran batang piston mencapai ≤±0,5°, dapat langsung dipertukarkan dengan seri Airtac MD dan SMC CQS. Bodi persegi tipis memungkinkan pemasangan tanpa braket di enam sisi dan memfasilitasi tata letak paralel kompak beberapa silinder. Variannya antara lain MK akting ganda, MSK/MTK akting tunggal, MKD batang ganda, dan model pukulan MKJ yang dapat disesuaikan. Cincin magnetik internal opsional dengan penyangga ujung karet dan kemampuan bebas minyak. Ukuran lubang φ6~32mm, diterapkan secara luas pada perkakas presisi 3C dan posisi penjepitan langkah pendek untuk otomatisasi yang memerlukan sudut benda kerja tetap di ruang terbatas.

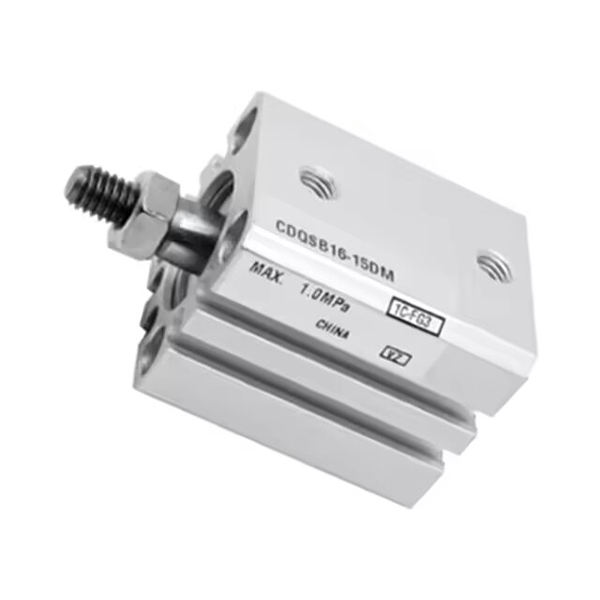

Silinder tipis kompak SOLH CQS secara dimensi dapat dipertukarkan dengan seri SMC CQS dan ditingkatkan dari seri CQ2. Bodi ultra-ramping berbentuk persegi memiliki panjang keseluruhan yang lebih pendek untuk tugas pukulan pendek berpresisi tinggi di ruang terbatas. Variannya meliputi joran tunggal standar, joran kembar CQSW, joran non-putar CQSK, dan model umur panjang XB24. CDQS dengan magnet internal mendukung pemasangan sakelar magnetik multi-sisi. Dilengkapi dengan segel penyimpanan oli dengan gesekan rendah untuk pengoperasian bebas oli dan masa pakai hingga 5 juta siklus, dipasangkan dengan penyangga karet tetap di kedua ujungnya. Ukuran lubang φ12~25mm, banyak digunakan untuk mendorong, menjepit, dan memposisikan pada perlengkapan presisi semikonduktor dan peralatan elektronik 3C untuk retrofit dan penggantian.

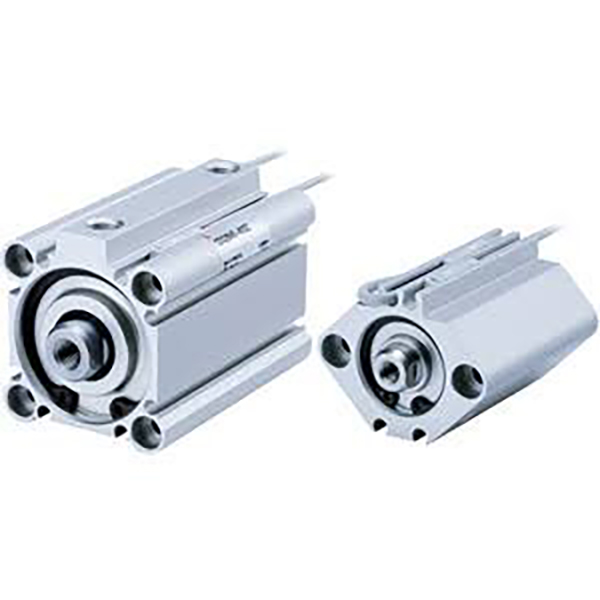

Silinder tipis kompak persegi SOLH CQ2 sepenuhnya dapat dipertukarkan dengan seri SMC CQ2. Bodi persegi ultra pendeknya mengurangi panjang sebesar 50% dibandingkan dengan silinder tie rod konvensional untuk menghemat ruang pemasangan. Ini mencakup rentang lubang lengkap φ4~200mm dengan banyak varian: batang tunggal, batang kembar CQ2W, batang piston non-putar CQ2K, bantalan udara opsional, dan versi langkah ultra-pendek. Model CDQ2 dengan magnet internal mendukung pemasangan sakelar magnetik multi-sisi tanpa sensor yang menonjol. Dilengkapi bumper karet standar, dan bantalan udara bersifat opsional untuk pengoperasian kecepatan tinggi. Mengadopsi segel gesekan rendah cadangan oli untuk pengoperasian bebas oli dengan masa pakai hingga 5 juta siklus, banyak digunakan untuk menjepit, mendorong, dan memposisikan dalam elektronik, otomotif, dan otomasi pengemasan.

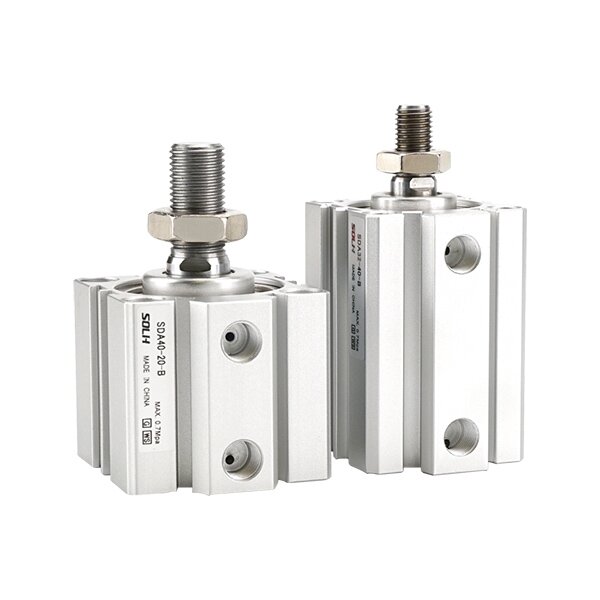

Silinder kompak ultra-tipis persegi SOLH SDA adalah aktuator pneumatik kompak yang ekonomis. Panjang bodinya hanya 1/2~1/3 dari silinder tie rod standar dan mendukung pemasangan tertanam untuk menghemat ruang. Dimensi pemasangan dapat dipertukarkan dengan seri Airtac ACQ dan SMC CQ2. Ia menawarkan varian yang komprehensif: aksi ganda, pegas tunggal SSA/STA, batang kembar SDAD, langkah SDAJ yang dapat disesuaikan, dan model yang dilengkapi magnet SDAS. Bumper karet internal di kedua ujungnya menyerap guncangan dan mengurangi kebisingan. Segel gesekan rendah yang menyimpan gemuk memungkinkan pengoperasian bebas oli dalam jangka panjang. Ukuran lubang φ12~100mm, cocok untuk dorongan, penjepitan, dan pemosisian langkah pendek, diterapkan secara luas dalam otomatisasi 3C, mesin pengemasan, dan perlengkapan sebagai solusi hemat biaya untuk peralatan dengan ruang terbatas.

Silinder tipis SOLH RQ dapat dipertukarkan dengan seri SMC RQ/RDQ. Ini mengadopsi struktur bantalan udara built-in tanpa cincin yang inovatif dengan kapasitas penyerapan energi 3 kali lipat dari penyangga karet CQ2 dan kebisingan pengoperasian 50% lebih rendah. Laras persegi ultra-tipis 20% lebih pendek dibandingkan silinder tipis bantalan udara konvensional, dan dimensi pemasangan sesuai dengan CQ2 dan CQS untuk penggantian peningkatan langsung. Varian mencakup RQ non-magnetik, RDQ yang dilengkapi magnet, dan RLQ yang dapat dikunci untuk anti-jatuh beban vertikal. Cocok untuk balasan berkecepatan tinggi terus menerus pada 50~500mm/s. Ukuran lubang φ20~100mm dan mendukung pengoperasian bebas oli. Banyak digunakan dalam bongkar/muat otomatisasi siklus tinggi, penjepitan dan pemosisian presisi yang memerlukan benturan rendah dan kebisingan rendah.

Silinder kompak pemasangan bebas multi-posisi SOLH MD dilengkapi dengan lubang pemasangan yang disadap di enam sisi badan blok untuk pemasangan bebas braket di sudut mana pun, 30%~50% lebih tipis dari silinder bundar standar agar sesuai dengan tata letak peralatan yang sempit dan berdensitas tinggi. Lima sub-model mencakup semua mode kerja: MD kerja ganda batang tunggal standar, MSD kerja tunggal batang tunggal (perpanjangan pegas) / MTD (pegas retraksi), MDD batang ganda anti-torsi, dan MDJ batang ganda yang dapat disesuaikan langkahnya. Ukuran lubang berkisar antara 6 hingga 32 mm dengan goresan standar 5~60 mm. Setiap unit dilengkapi dengan penyangga karet depan built-in dan slot samping ganda untuk sensor magnetik; akhiran-S adalah singkatan dari magnet permanen terintegrasi yang kompatibel dengan sakelar buluh CMSH/DMSH. Batang piston mengadopsi bushing pelumas mandiri terintegrasi untuk kelancaran pengoperasian bebas oli. Varian batang ganda menghilangkan defleksi lateral dari beban offset, sementara MDJ dilengkapi sekrup penyetel belakang untuk penyetelan langkah yang fleksibel. Diterapkan secara luas pada penjepitan tugas ringan, pelepasan, crimping, dan pemosisian jig miniatur yang tepat dalam 3C, semikonduktor, dan mesin otomasi kecil umum.

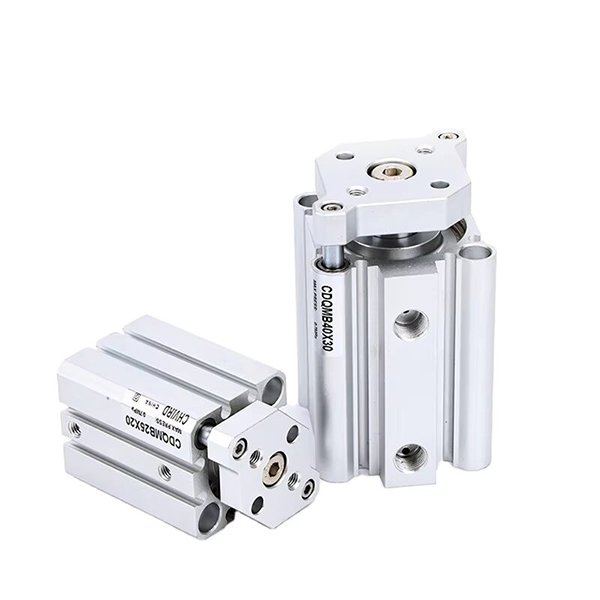

Silinder tipis berpemandu kekakuan tinggi SOLH CQM dapat dipertukarkan dengan SMC CQM/CDQM. Dibangun di atas struktur silinder tipis CQ2 dengan batang pemandu ganda paralel terintegrasi, ia mempertahankan panjang bodi yang sama dengan CQ2 dan menghilangkan kebutuhan akan pemandu eksternal. Ketahanan beban lateralnya 2~4 kali lebih tinggi dibandingkan silinder CQ2 standar, dengan toleransi putaran batang piston ≤±0,2°. Variannya mencakup CQM non-magnetik, CDQM yang dilengkapi magnet, dan model umur panjang CQM-XB24. Dilengkapi dengan bumper karet di kedua ujungnya dan mendukung pengoperasian bebas oli. Ukuran lubang φ12~100mm, dimensi pemasangan kompatibel dengan CQ2/CQS. Ideal untuk dorongan presisi langkah pendek dan penjepitan perlengkapan dengan beban offset dalam otomatisasi perakitan elektronik.
