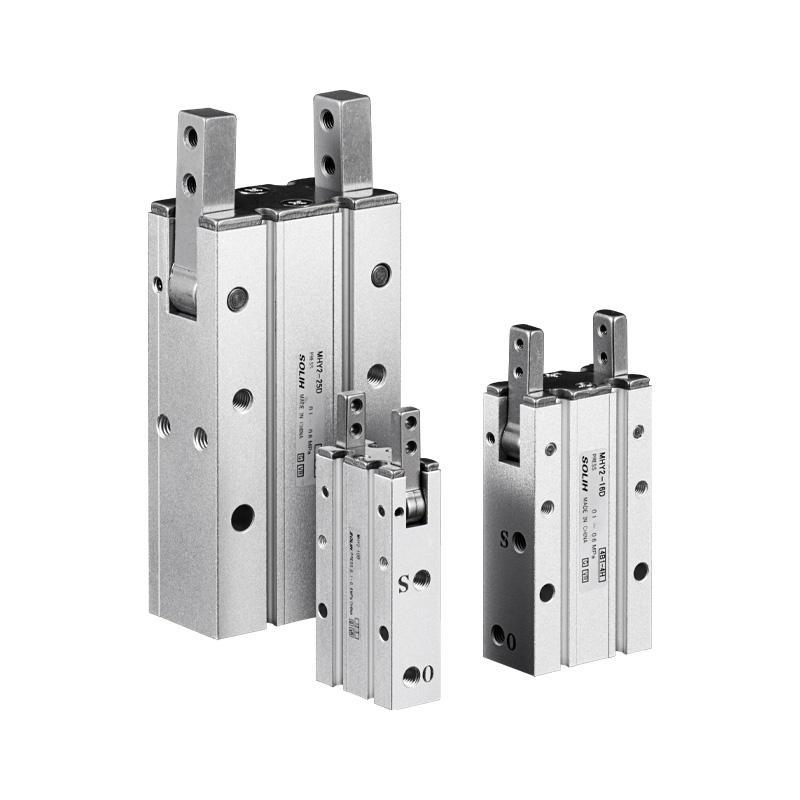

Gripper Pneumatik Ayun Berpenggerak Cam 180° Seri MHY2

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MHY2 adalah gripper pneumatik 2 rahang yang digerakkan oleh cam ayun lebar 180° standar. Keunggulan inti: sudut bukaan ultra-besar, struktur kompak ringan, struktur anti-debu, dan pemosisian berulang yang stabil. Ideal untuk penanganan benda kerja bulat & tidak teratur, bongkar/muat otomatis, membalik dan menyortir. Lintasan gerakan sederhana memungkinkan pengambilan & pelepasan yang mudah tanpa gerakan mekanis yang rumit.

Struktur Inti & Prinsip Operasi

     -- Transmisi : Mekanisme cam (bukan gear & rack). Piston ganda mendorong rakitan bubungan untuk menggerakkan dua rahang secara serempak. Sudut bukaan maksimal 180°, posisi overclose -3° untuk penahan anti-longgar. Ayunan tersinkronisasi halus tanpa defleksi rahang.

     -Konstruksi: Bodi paduan aluminium, rahang baja tahan karat sebagai standar, cincin magnet bawaan, slot pemasangan sakelar magnet empat sisi. Lubang pemasangan tersedia di bagian bawah dan samping. Desain jarak bebas yang sempit mencegah masuknya debu dan serpihan ke dalam mekanisme internal.

     -- Mode Operasi: Aksi Ganda (D) saja, tidak ada varian NO/NC akting tunggal. Kontrol udara dua arah dengan kecepatan buka/tutup yang dapat disesuaikan.

     -- Akurasi Pemosisian: Ulangi akurasi pemosisian ±0,02mm dengan sudut ayunan yang konsisten.

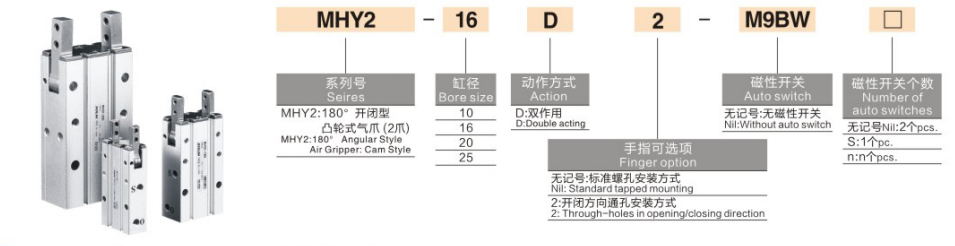

Aturan Pengodean Model Lengkap

  1. Contoh Model:MHY2-16D-S-M9BW

  2. Referensi Pesanan Standar

     MHY2-20D-S-M9BW: Bore 20, aksi ganda, cincin magnetik internal, sakelar magnetik M9B dengan kabel 1m.

Spesifikasi Teknis Inti Universal

Data Torsi & Gaya Penjepit (0,5MPa, Jarak Penjepit Referensi L=35mm)

     Catatan Penting: Gaya penjepitan efektif berkurang seiring dengan bertambahnya jarak penjepitan L. Verifikasi torsi beban wajib dilakukan selama pemilihan.

Skenario Aplikasi Pilihan

  ✅ Pilih MHY2 jika:

     -- Membutuhkan bukaan 180° yang sangat lebar untuk tabung silindris, komponen berbentuk tak beraturan, stasiun bongkar muat & pembalikan

     - Efektor ujung robot kompak muatan ringan, prioritas desain ringan

     - Lingkungan bengkel dengan debu dan serpihan, menuntut struktur internal anti-kontaminasi

     -- Perlu solusi alternatif bila gripper paralel MHZ2 tidak dapat mencengkram benda kerja tak beraturan berdiameter besar

  ❌ Tidak disarankan, pilih model alternatif:

     -- Perlu penahan mati daya kerja tunggal yang biasanya terbuka / biasanya tertutup → Pilih gripper ayun gigi MHW2

     -- Memerlukan lubang yang lebih besar dari 25mm dan kekuatan penjepitan yang berat → Pilih seri MHW2 (lubang maksimal hingga 40)

     -- Penjepitan linier paralel murni dengan perjalanan bukaan kecil → Pilih gripper paralel MHZ2

Pedoman Pemilihan Kunci

     -- Pilih lubang sesuai diameter benda kerja & dimensi luar: 10(kecil) →16 →20 →25(sedang-besar)

     -- Tambahkan cincin magnetik akhiran -S ditambah sakelar magnetik seri M9 untuk umpan balik posisi PLC

     -- Pemilihan pemasangan: kosong untuk lubang yang disadap standar; akhiran -2 untuk pemasangan melalui lubang yang cocok untuk rakitan platform & braket

     -- Pemeriksaan beban: Jaga jarak penjepitan L ≤35mm; menjaga faktor keamanan ≥1,5 untuk torsi & gaya penjepit

Ringkasan Satu Kalimat

     SOLH MHY2 gripper pneumatik ayun lebar 180° yang digerakkan oleh cam mengadopsi struktur transmisi cam anti-debu, hanya akting ganda, akurasi pengulangan ±0,02mm dengan sakelar magnetik opsional dan dudukan melalui lubang, solusi ringkas yang ringan untuk pengambilan, pembalikan, dan penyortiran benda kerja bulat berdiameter besar & tidak beraturan pada peralatan otomatisasi robot miniatur.
