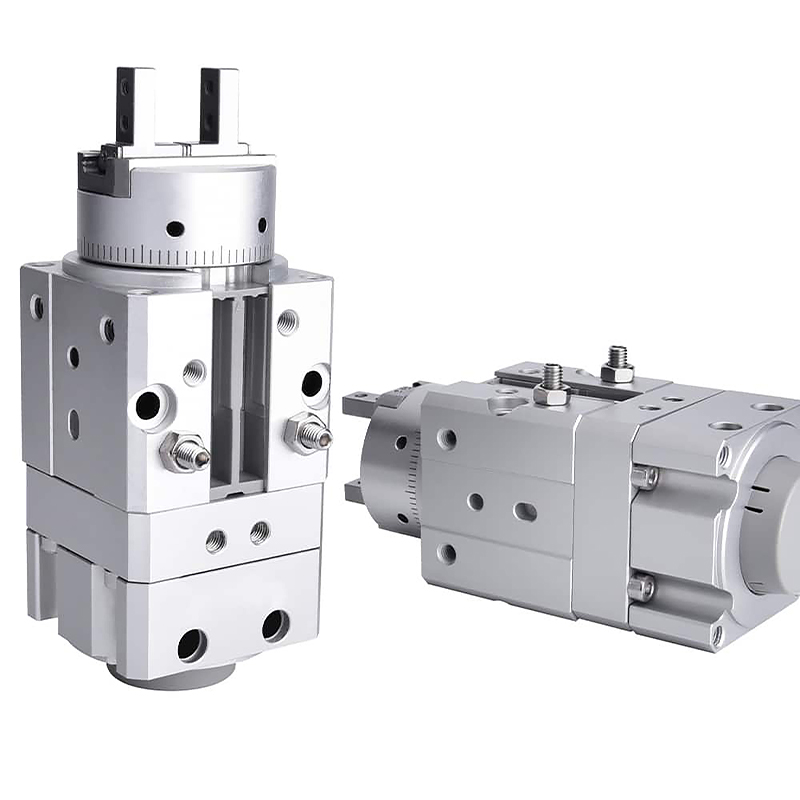

Rotary Gripper Terintegrasi Seri MRHQ (Tipe Baling-Baling, Gripping & Rotasi All-in-One)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MRHQ adalah aktuator terintegrasi yang menggabungkan silinder putar tipe baling-baling dan gripper 2 rahang paralel. Keunggulan inti: struktur terintegrasi ultra-kompak, sudut ayun standar 90° / 180°, penyesuaian halus sudut ±10°, pemasangan universal 5 arah, pengoperasian berkecepatan tinggi & presisi tinggi. Ini adalah solusi pilihan untuk penjepitan benda kerja beban ringan & sedang, pembalikan, perubahan arah jalur transfer, dan stasiun ruang terbatas. Ganti kombinasi meja putar + gripper terpisah untuk menyederhanakan tata letak mekanis.

Struktur Inti & Fitur Kerja

     - Prinsip Operasi: Unit putar baling-baling terintegrasi menggerakkan putaran poros keluaran, disesuaikan dengan gripper paralel bawaan. Struktur satu bagian tanpa braket penghubung tambahan.

     -- Keunggulan Integrasi: Panjang keseluruhan diperpendek ~20% dibandingkan dengan meja putar terpisah + rakitan gripper. Hindari mengayunkan & menarik pipa/kabel selama rotasi untuk gerakan yang lebih halus dan respons yang lebih cepat.

     -- Penyesuaian Sudut Ayun: Versi standar 90° dan 180°. Sekrup penghenti ujung memungkinkan penyesuaian total ±10° (±5° pada setiap ujungnya) untuk memenuhi persyaratan pemosisian multi-sudut.

     - Pemasangan Fleksibel: 5 permukaan pemasangan (2 permukaan ujung aksial + 3 sisi lateral). Menemukan bos di lubang pin posisi atas/bawah dan samping untuk pemusatan cepat dan perakitan mudah.

     -- Bahan & Daya Tahan: Bodi aluminium anodisasi keras, segel baling-baling tahan aus, dan rahang baja tahan karat. Masa pakai mekanis ≥5 juta siklus, stabil untuk jalur otomatis frekuensi tinggi.

     - Kompatibilitas Sensor: Pabrik dilengkapi dengan cincin magnet. Mendukung hingga empat sakelar magnetik: dua untuk deteksi batas putar dan dua untuk umpan balik rahang terbuka/tertutup untuk mewujudkan kontrol posisi loop tertutup penuh.

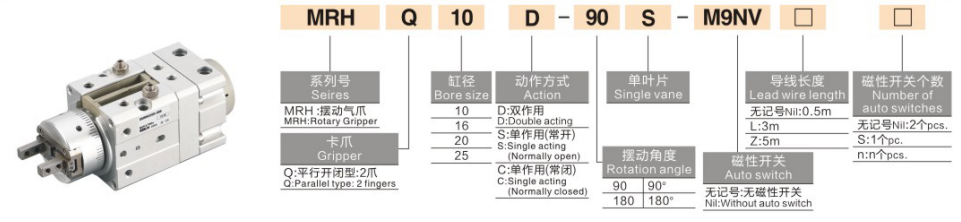

Aturan Pengodean Model Lengkap

 1. Contoh Model:MRHQ16D-90S-M9B

  2. Contoh Referensi Pesanan Standar

     -- MRHQ10D-90S: Lubang 10, rahang kerja ganda, rotasi 90°, unit putar baling-baling tunggal, tanpa sakelar

     -- MRHQ25D-180S-M9BW: Lubang 25, ayunan 180°, dilengkapi dengan sakelar magnetik M9BW

Spesifikasi Teknis Inti Universal (Tekanan Uji: 0,5MPa)

Keunggulan Kompetitif Inti

  1. Struktur kompak all-in-one, gerakan hemat ruang & stabil

     - Gabungan fungsi cengkeraman dan rotasi mengurangi dimensi keseluruhan, menghilangkan hambatan kabel/tabung selama rotasi, ideal untuk rongga peralatan sempit.

  2. Ayunan standar 90° / 180° dengan penyetelan sudut halus

     -- Rentang rotasi ±10° yang dapat disesuaikan, cocok untuk membalik benda kerja, transfer arah, dan proses pemosisian multi-sudut.

  3. Pemasangan 5 arah + struktur lokasi presisi

     -- Pemasangan multi-orientasi aksial dan lateral, penempatan bos dan lubang pin menyederhanakan pemusatan dan mempersingkat waktu pengoperasian.

  4. Frekuensi tinggi & presisi tinggi untuk beban ringan/sedang

     -- Akurasi pengulangan rahang ±0,01mm, siklus rahang hingga 180cpm; dirancang untuk benda kerja dengan rentang 0,1~5kg.

  5. Pemantauan sensor multi-titik untuk interlock PLC

     -- Hingga empat sakelar magnetis dapat dipasang untuk memantau posisi batas putar dan status rahang terbuka/tertutup secara bersamaan untuk kontrol sekuensial otomatis.

Metode Pemasangan & Aplikasi Industri Khas

  1. Opsi Pemasangan

     -- Pemasangan horizontal aksial: Perubahan arah benda kerja pada jalur perakitan

     -- Pemasangan vertikal memanjang: Pemuatan naik-turun ditambah tindakan pergantian untuk peralatan mesin

     -- Pemasangan di sisi lateral: Pegangan & pembalikan samping di stasiun terbatas

  2. Skenario Aplikasi Khas

     -- 3C & Elektronik: Mencengkeram dan membalik rumah telepon, penutup baterai, dan komponen presisi mini

     -- Komponen Otomotif: Pemindahan komponen plastik interior, elemen karet, dan coran kecil

     -- Pengemasan & Logistik: Perubahan arah untuk kotak kecil, palet, dan bahan dalam kantong

     -- Otomatisasi Umum: Peralihan stasiun, pergantian benda kerja 180°, dan perakitan pemosisian

Panduan Pemilihan Cepat 3 Langkah

  1. Pemilihan lubang berdasarkan massa benda kerja

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Pertahankan margin keamanan minimal 30%.

  2. Konfirmasi sudut ayunan

     -- Pilih 90S untuk putaran 90°; pilih 180S untuk membalik 180°. Pilih MRHQ jika penyesuaian halus gerakan putar diperlukan.

  3. Pencocokan konfigurasi

     -- Kontrol posisi loop tertutup: Pasang empat sakelar magnetik seri M9 untuk memantau status putaran dan rahang.

     -- Tata letak pemasangan terbatas: Prioritaskan model terintegrasi MRHQ daripada meja putar terpisah + rakitan gripper.

Ringkasan Satu Kalimat

     SOLH MRHQ gripper putar terintegrasi tipe baling-baling menggabungkan penjepitan rahang paralel dan pergantian putar menjadi satu unit kompak dengan sudut ayun standar 90°/180° yang dapat disesuaikan, pemasangan 5 arah, dan kompatibilitas multi-sensor; solusi beban ringan & sedang yang sempurna untuk membalik benda kerja, memuat/membongkar, dan transfer arah pada jalur produksi otomatis ruang terbatas.
