Gripper Pneumatik Konsentris Seri MHS3 / MHS4 (Chuck Pemusatan Berongga Wedge Cam)

Merek: SOLH oleh Richge Technology

Ikhtisar Seri

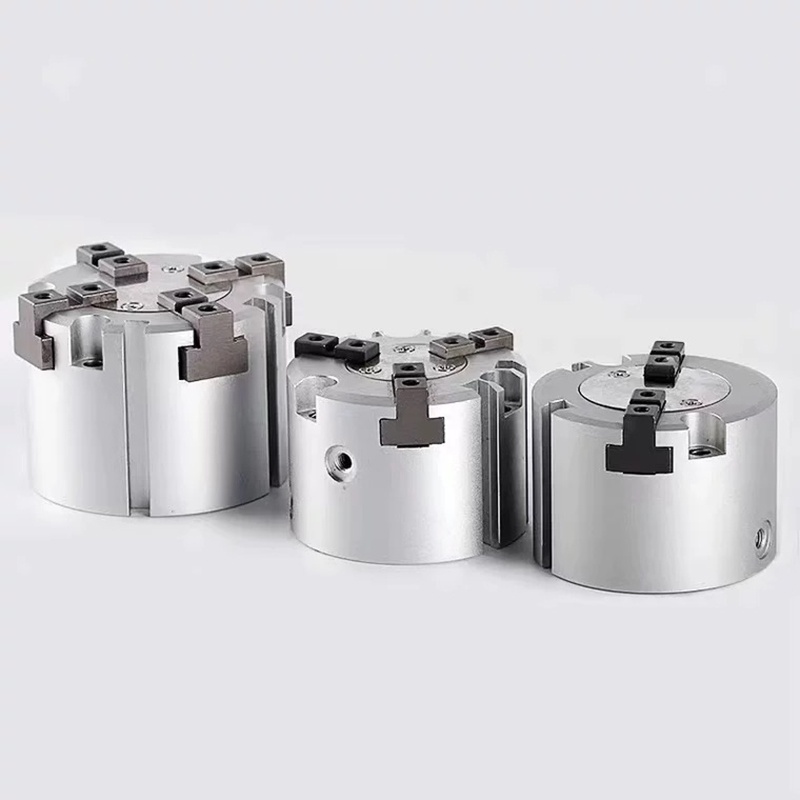

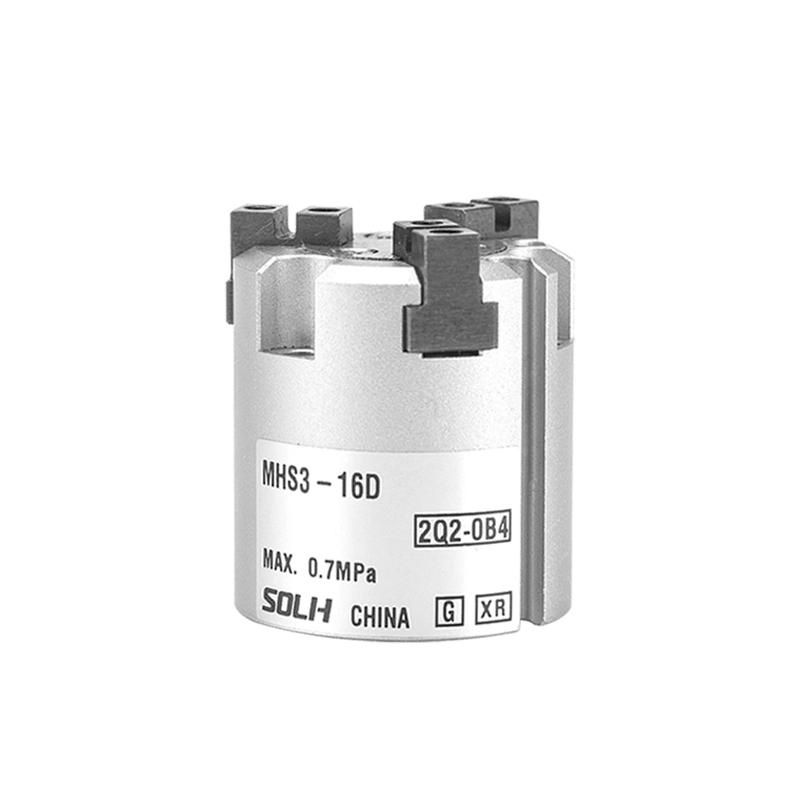

     -- MHS3: Gripper paralel konsentris 3 rahang yang digerakkan oleh cam baji. Dirancang untuk menjepit poros, cakram, dan benda kerja melingkar dengan koaksialitas sangat tinggi.

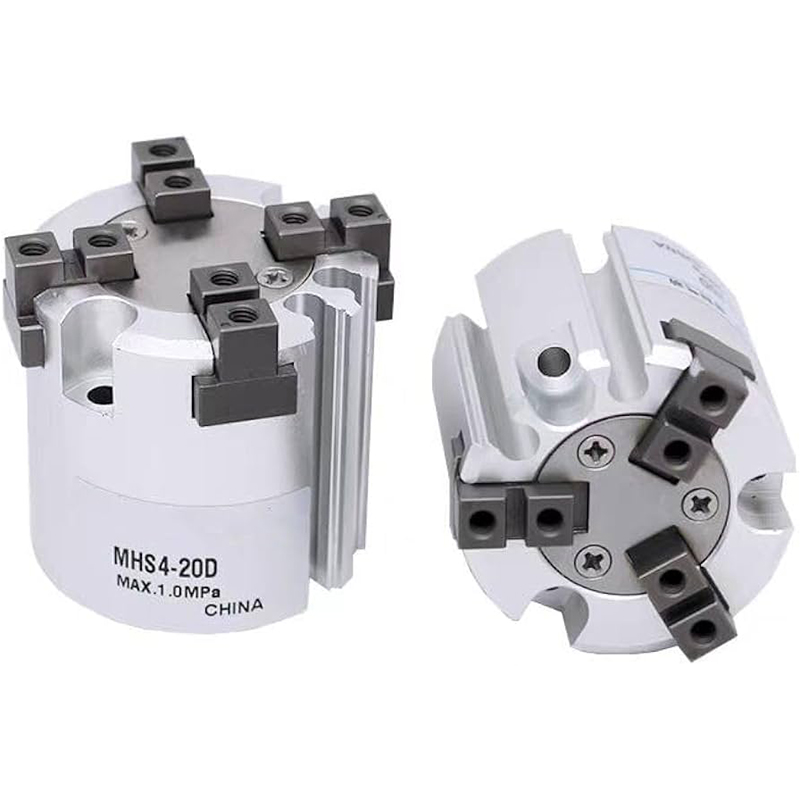

     -- MHS4: Gripper paralel ortogonal 4 rahang untuk komponen persegi, persegi panjang, dan tidak beraturan, penjepitan stabil untuk mencegah defleksi dan kemiringan.

     -- Mode Berkendara: Akting ganda (D) sebagai standar; akting tunggal biasanya tertutup / biasanya terbuka opsional.

     -- Struktur: Transmisi cam baji, cincin magnetik internal, lubang tengah melalui lubang, konstruksi tahan aus dengan kekakuan tinggi, pengoperasian bebas oli.

     -- Akurasi Posisi: Ulangi akurasi posisi ±0,01mm, posisi tengah konsisten tanpa offset.

Keuntungan Struktural Inti

  1. Wedge cam pemusatan mandiri presisi tinggi

     -- Semua rahang membuka dan menutup secara serempak dan berbagi titik pusat yang sama; bagian melingkar mewujudkan pemusatan otomatis tanpa eksentrisitas.

  2. Lubang tembus tengah

     -- Memungkinkan perutean pipa udara, serat optik, atau pin ejektor; cocok untuk benda kerja selongsong, bagian poros, dan proses pengosongan tipe tembus.

  3. Bodi ringan yang ringkas dan berprofil rendah

     - Tinggi keseluruhan kecil, ideal untuk tata letak pemasangan padat pada efektor ujung robot.

  4. Ketahanan yang kuat terhadap gaya lateral

     -Sempurna untuk pemasangan tekan, operasi penyumbatan, dan pemuatan peralatan mesin dengan gaya beban eksternal.

  5. Cincin magnetik bawaan untuk semua ukuran lubang

     -- Kompatibel dengan sakelar magnetik seri M9B / M9BW untuk mendeteksi status terbuka penuh/tertutup penuh.

  6. Kisaran lubang lengkap: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

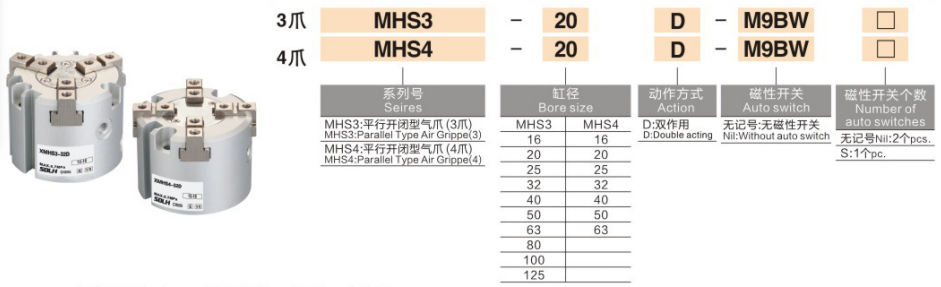

Aturan Penamaan Model Lengkap

  1. Contoh Model: MHS3-32D-M9BW

  2. Contoh Referensi Pesanan Standar

     -- MHS3-25D: 3 rahang, φ25, akting ganda, tanpa saklar magnetik

     -- MHS4-40D-2M9B: 4-rahang, φ40, aksi ganda, dilengkapi dengan sakelar magnetik M9B ganda

Spesifikasi Teknis Standar Umum (Tekanan Uji: 0,5MPa)

  1. Parameter Umum

     -- Kisaran Tekanan Pengoperasian: 0,15 ~ 0,6 MPa

     -- Suhu Sekitar: -10 ~ 60℃ (tidak ada lapisan es di dalam pipa udara)

     -- Frekuensi Pengoperasian Maks: 120 siklus per menit

     - Ulangi Akurasi Pemosisian: ±0,01 mm

     -- Pelumasan: Desain bebas minyak, cocok untuk lingkungan produksi yang bersih

  2. Gaya Penjepit & Meja Stroke Satu Sisi

Perbandingan Seleksi: MHS3 VS MHS4

Metode Pemasangan & Skenario Aplikasi Khas

  1. Opsi Pemasangan

     -- Diperbaiki melalui sekrup muka ujung + pin pemosisian samping, universal untuk pemasangan robot EOAT

     -- Lubang tembus tengah memungkinkan ejeksi pin ejektor; mendukung perluasan internal & penjepitan eksternal

  2. Aplikasi Industri Khas

     -- Pemuatan & pembongkaran perkakas mesin: Mencengkeram poros dan benda kerja cakram

     -- 3C Electronics: Terminal melingkar, chip persegi, penanganan perangkat keras mini

     - Industri Pengemasan: Badan botol, posisi material berbentuk tabung dan silinder

     -- Proses Perakitan & Press-fit: Pengepresan bantalan, penyisipan selongsong poros, perakitan konsentris

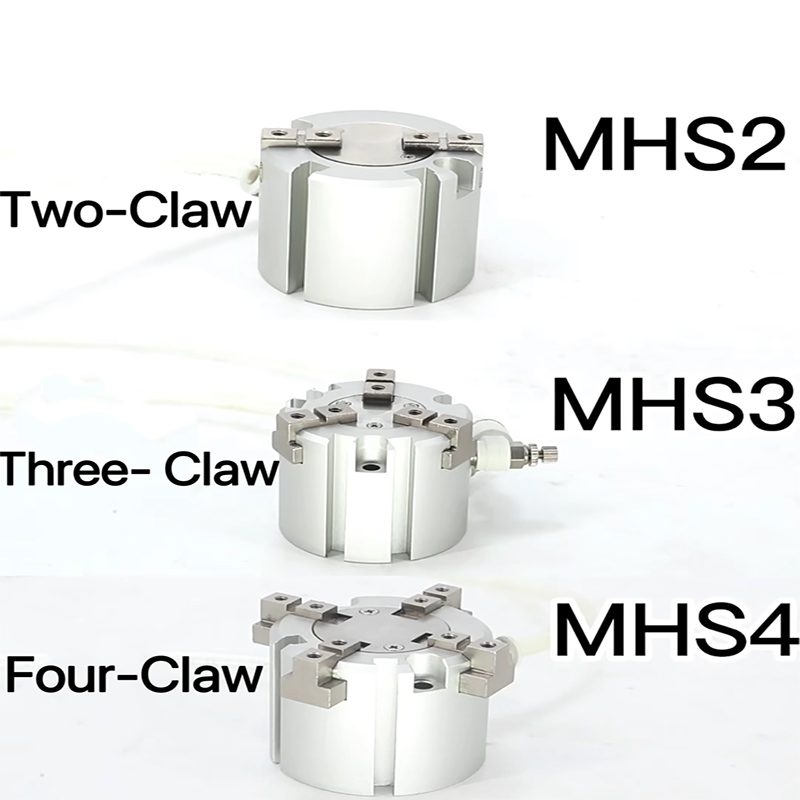

Klasifikasi Produk Keluarga MHS Lengkap

     -- MHS2: 2 rahang paralel — untuk pelat datar & benda kerja planar

     -- MHS3: 3 rahang konsentris — solusi pilihan untuk semua komponen melingkar

     -- MHS4: 4 rahang ortogonal — solusi pilihan untuk bagian persegi & persegi panjang

     -- MHSJ3: Dilengkapi dengan penutup debu — untuk lingkungan bengkel yang keras dan berdebu

     -- MHSH3: Lubang berlubang yang diperluas — didedikasikan untuk pemrosesan tipe terus menerus

Ringkasan Satu Kalimat

     SOLH MHS3 3-jaw dan MHS4 4-jaw wedge cam self-centering hollow pneumatic gripper menghasilkan pemosisian konsentris presisi tinggi ±0,01mm dengan konfigurasi akting tunggal/ganda opsional dan lubang tembus tengah, kompatibel dengan sakelar magnetik seri M9; MHS3 untuk bagian poros/cakram melingkar, MHS4 untuk komponen persegi & persegi panjang, banyak digunakan dalam pemuatan peralatan mesin, otomatisasi 3C, dan stasiun perakitan press-fit presisi.
