Seri Komponen Pneumatik

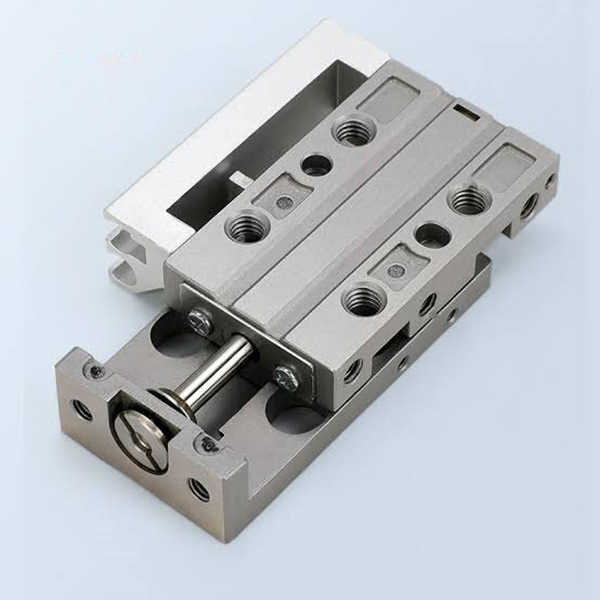

Meja geser pneumatik ultra-kompak presisi tinggi SOLH MXJ dapat dipertukarkan dengan seri SMC MXJ. Dilengkapi dengan panduan linier bola baja tahan karat terintegrasi, ia mencapai akurasi paralelisme 0,005mm dan akurasi posisi berulang ±0,01mm. Bodi ultra-tipis yang ringan mendukung pemasangan tiga sisi atas, bawah, dan samping, 30%~50% lebih kecil dari meja geser MXQ. Ukuran lubang φ4,5~16mm, dilengkapi dengan penyangga karet ujung ganda, dan pembatas logam opsional untuk langkah yang dapat disesuaikan 0~5mm. Desain simetris memungkinkan pertukaran pipa dan sensor kiri-kanan, cocok untuk lingkungan bersih bebas oli. Mampu melakukan gerakan pukulan pendek frekuensi tinggi yang stabil, diadopsi secara luas untuk gerakan linier tingkat mikron dalam penanganan mikro 3C, inspeksi optik, perakitan miniatur, dan peralatan otomasi medis kompak.

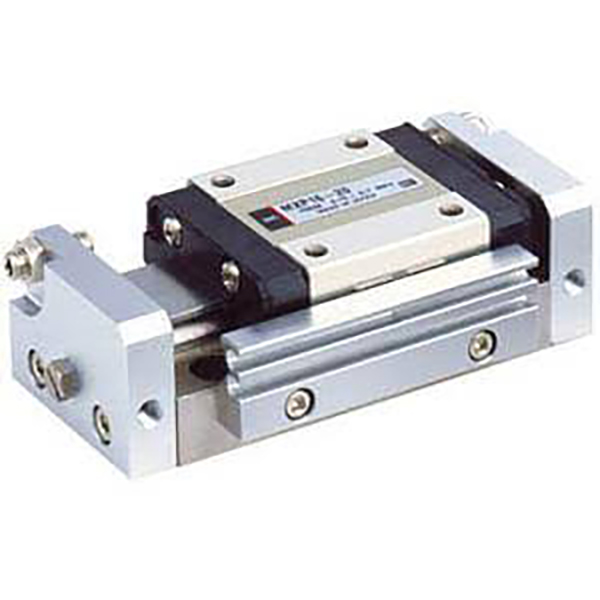

Meja geser pneumatik presisi ultra tinggi SOLH MXP dapat dipertukarkan dengan seri SMC MXP. Ini mengadopsi bodi baja tahan karat martensit terintegrasi dan panduan linier bola bawaan, mencapai paralelisme perjalanan 0,004mm, kesalahan rotasi hingga ±0,03° dan akurasi posisi berulang ±0,01mm. Bodi kompak ultra-sempit 10%~20% lebih ramping dibandingkan model MXJ, mendukung pemasangan tiga sisi dan perpipaan aksial/lateral yang dapat diganti. Ukuran lubang φ6~16mm dilengkapi dengan penyangga karet standar, pembatas logam opsional, dan penyangga hidrolik tersedia untuk φ8 ke atas. Ini mendukung lingkungan bersih bebas minyak dan timbal balik frekuensi tinggi yang stabil. Ideal untuk stasiun otomatisasi ruang terbatas yang memerlukan presisi gerakan yang ketat, seperti inspeksi optik, pengikatan chip, perakitan komponen mikro, dan peralatan medis premium.

Meja geser pneumatik kompak sempit SOLH MXH dapat dipertukarkan dengan seri SMC MXH. Digerakkan oleh piston ganda dan dilengkapi dengan rel pemandu bola yang bersirkulasi, ia mengadopsi bodi ultra-sempit yang cocok untuk tata letak berdampingan yang padat. Ini memiliki kapasitas anti-offset dan anti-torsi yang sangat baik dengan torsi yang diijinkan sekitar 6 kali slide MXU tradisional, akurasi posisi berulang ±0,02mm dan langkah standar maksimum hingga 60mm. Mendukung pemasangan 4 arah dan perpipaan 3 sisi, produk ini dilengkapi magnet internal yang kompatibel dengan berbagai sakelar magnet, penyangga karet ujung ganda, dan memungkinkan pengoperasian bebas oli secara terus-menerus. Ukuran lubang φ6~20mm, banyak digunakan untuk transfer frekuensi tinggi langkah panjang presisi menengah dari komponen 3C dan komponen plastik kecil di bawah beban kantilever atau unilateral dalam peralatan otomasi dengan ruang terbatas.

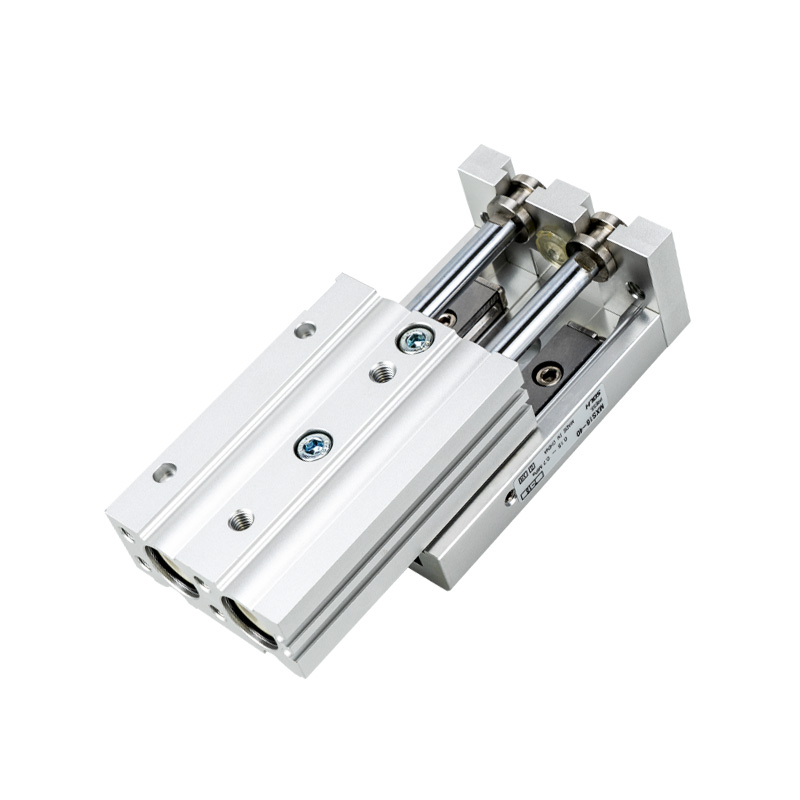

Meja geser pneumatik terintegrasi dengan kekakuan tinggi SOLH MXS sepenuhnya dapat dipertukarkan dengan seri SMC MXS. Ini mengadopsi penggerak dua piston dan rel pemandu rol silang yang dimuat sebelumnya untuk pergerakan tanpa jarak, menghasilkan dua kali daya dorong dari slide satu silinder dengan lubang yang sama dan akurasi posisi berulang hingga ±0,01mm. Struktur terintegrasi ultra-tipis menghemat 30%~50% ruang pemasangan dibandingkan dengan silinder terpisah ditambah set pemandu eksternal. Pemasangan tiga sisi dengan lubang pin pemosisian (bawah, samping, dan aksial) didukung. Ukuran lubang φ6~25mm dengan goresan standar 10~150mm, pengatur goresan opsional 0~5mm. Magnet internal cocok dengan sakelar magnetis dan memungkinkan pengoperasian bebas oli. Banyak digunakan untuk transfer linier dengan kekakuan tinggi dan presisi tinggi dalam semikonduktor, perakitan presisi 3C, dan stasiun penyelarasan komponen optik.

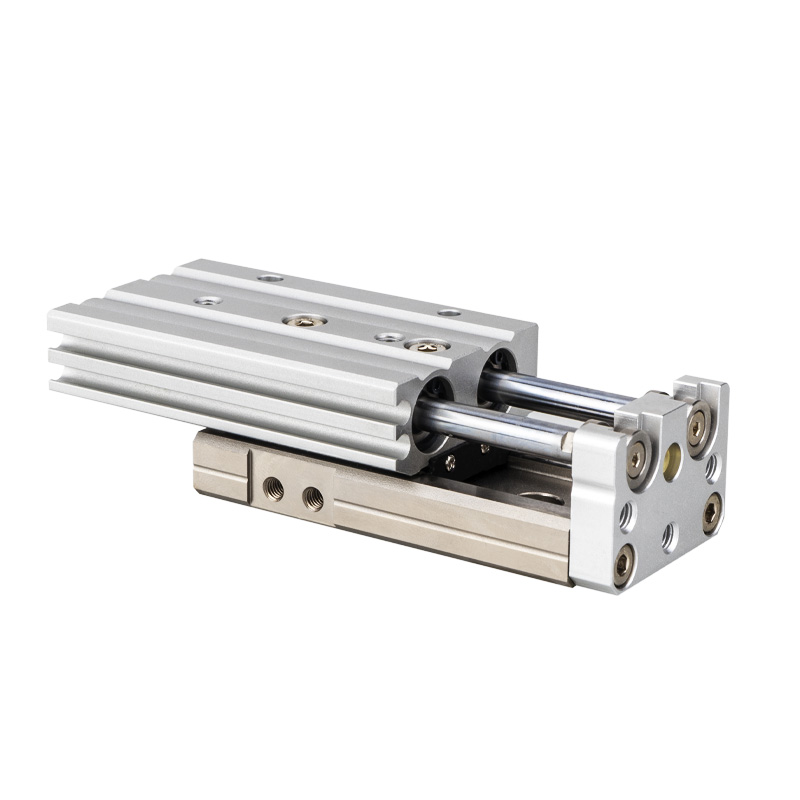

Meja geser pneumatik ekonomis SOLH MXQ dapat dipertukarkan dengan seri SMC MXQ. Ini mengadopsi penggerak dua piston dan rel pemandu bola resirkulasi yang tidak dimuat sebelumnya, dibuat sebagai unit terintegrasi ringan ultra-tipis dengan tinggi lebih rendah dan bobot lebih ringan dari MXS, mencapai akurasi pemosisian berulang ±0,02mm. Tersedia pemasangan tiga sisi dengan lubang pin pemosisian (bawah, samping, dan aksial). Ukuran lubang φ6~25mm, goresan standar 10~150mm, pengatur goresan opsional 0~5mm. Magnet internal cocok dengan sakelar magnetik dan mendukung pengoperasian bebas oli. Sebagai aktuator linier dasar yang hemat biaya, aktuator ini sesuai dengan proyek yang sensitif terhadap anggaran dan banyak digunakan untuk transfer frekuensi tinggi beban ringan pada komponen elektronik dan plastik kecil serta jalur perakitan otomatis presisi standar.

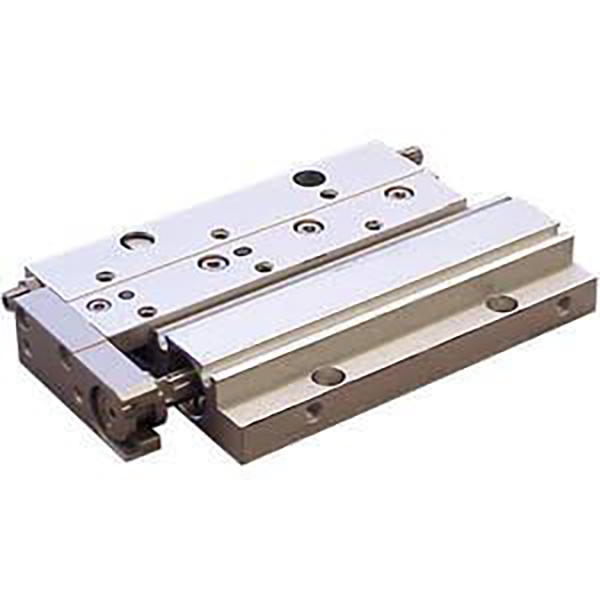

Meja geser pneumatik ultra-tipis dengan kekakuan tinggi SOLH Richge MXF dapat dipertukarkan dengan seri SMC MXF. Panduan silinder dan roller silang disusun secara paralel, dengan tinggi bodi berkurang 40% dibandingkan model MXS yang setara, ideal untuk peralatan otomasi dengan jarak vertikal terbatas. Mendukung pemasangan ganda atas dan bawah dengan lubang pin pemosisian, akurasi pemosisian berulang ±0,02mm, ukuran lubang φ8~20mm, dan goresan standar maksimum 100mm. Dilengkapi dengan penyangga poliuretan ujung ganda sebagai standar, penyetel langkah X10/X11 opsional, dan penyangga hidraulik. Magnet internal berfungsi dengan sakelar magnetis dan memungkinkan pengoperasian siklus panjang bebas oli. Banyak digunakan untuk transfer langkah panjang beban sedang seperti penanganan modul 3C, pengepresan presisi, dan peralihan stasiun.

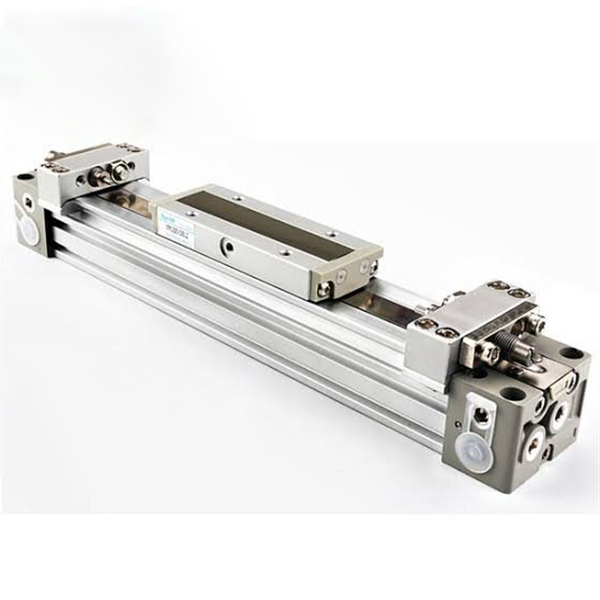

Silinder tanpa batang dasar yang disambung secara mekanis SOLH MY1B mencapai kemampuan pertukaran penuh dengan model SMC yang sesuai. Dilengkapi dengan sabuk penyegel bagian dalam dan sabuk tahan debu bagian luar, ini membatalkan batang piston eksternal, yang panjang pemasangan keseluruhannya mendekati langkah efektif dan menghemat lebih dari 50% ruang tata letak dibandingkan dengan silinder batang pengikat. Ukuran lubang berkisar dari φ10 hingga 100mm dengan langkah maksimum hingga 5000mm. Meja geser dihubungkan secara kaku dengan piston dengan ketahanan lentur yang luar biasa, memungkinkan pemasangan beban langsung tanpa pemandu bantu di bawah beban ringan. Tersedia perpipaan empat arah (depan, belakang, samping, bawah); model φ25~40 menghasilkan pengurangan berat sebesar 17%. Dilengkapi bantalan udara standar bawaan yang dapat disesuaikan, dengan penyangga hidraulik eksternal opsional dan penyetel langkah ujung ganda. Alur yang telah dipesan sebelumnya sesuai dengan sakelar magnetik seri D-M9, dan pengoperasian bebas oli didukung untuk bengkel yang bersih. Diklasifikasikan berdasarkan kapasitas beban: φ10~20 untuk tugas ringan, φ25~40 untuk tugas ringan sedang, φ50~63 untuk tugas sedang, φ80~100 untuk tugas berat. Diterapkan secara luas dalam pengangkutan material jarak jauh, penggerak pintu otomatis, perpindahan benda kerja berat dalam pemesinan, dan pemosisian langkah panjang yang mendorong jalur otomasi non-standar sebagai solusi penggerak linier universal yang ekonomis.

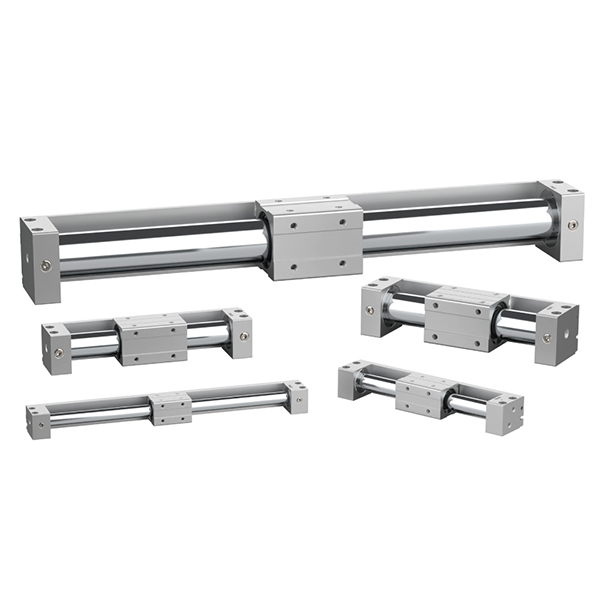

Silinder tanpa batang kopling magnetik SOLH CY3 adalah versi yang ditingkatkan dari seri CY1 dengan kemampuan pertukaran dimensi penuh dengan rekanan SMC. Ini mengadopsi penggerak sinkron magnetik non-kontak antara piston internal dan kereta geser eksternal di dalam tong yang tertutup sepenuhnya untuk mencapai nol kebocoran udara dan pengoperasian bebas kontaminasi. Ukuran lubang berkisar antara φ6 hingga φ63 mm dengan langkah maksimum hingga 5000 mm, memotong tapak pemasangan sebesar 50% dibandingkan dengan silinder tie rod konvensional. Tersedia dua varian: tipe dasar CY3B yang memerlukan braket ujung dan pemandu eksternal untuk menghindari beban eksentrik dan pelepasan magnet; Versi pemasangan langsung CY3R dipasang langsung pada basis peralatan untuk menghemat ruang pemasangan ekstra. Cincin tahan aus yang diperpanjang menurunkan tekanan kerja minimum hingga 0,12 MPa. Dilengkapi penyangga karet ujung ganda standar, dan versi kecepatan tinggi X160 opsional mendukung kecepatan maksimum 1500 mm/s. Slot pra-setel mengakomodasi sakelar magnetik D-M9 untuk umpan balik posisi. Pengoperasian standar bebas oli cocok untuk bengkel bebas debu untuk industri semikonduktor, elektronik, medis, dan makanan. Alat ini menangani beban ringan hingga sedang mulai dari 0,5 kg hingga 40 kg untuk pemindahan benda kerja jarak jauh, penggerak pintu pelindung, dan gerakan linier langkah panjang yang ringkas dalam otomatisasi yang higienis.

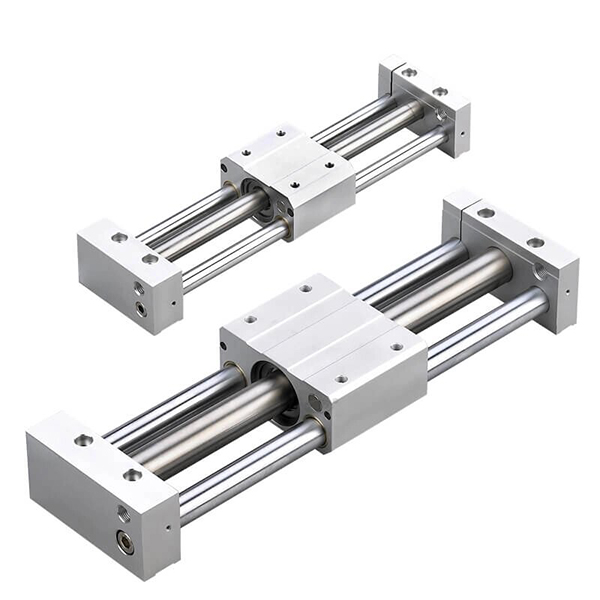

Seri SOLH CY1 adalah silinder tanpa batang kopling magnetik ekonomis klasik, pendahulu seri CY3 yang ditingkatkan, dimensi penuh dapat dipertukarkan dengan produk SMC CY1 asli. Ini mengadopsi penggerak sinkron magnetik non-kontak dan struktur barel tertutup sepenuhnya dengan nol kebocoran udara, cocok untuk lingkungan kerja bersih bebas minyak di industri elektronik, medis dan makanan. Ukuran lubang berkisar dari φ6 hingga 63 mm, langkah standar hingga 1000 mm dan langkah perpanjangan maksimum 1500 mm dengan kinerja biaya yang sangat baik. Tersedia lima versi struktural: tipe dasar CY1B yang memerlukan pemandu eksternal dan braket ujung; CY1S dengan bantalan geser bawaan untuk beban ringan tanpa pemandu tambahan; Jenis bantalan bola CY1L untuk balasan frekuensi tinggi yang halus; Model presisi tinggi CY1H mencapai akurasi pemosisian berulang ±0,02mm; Tipe profil rendah CY1F dengan pengurangan ketinggian keseluruhan sebesar 29% untuk ruang pemasangan vertikal yang sempit. Tekanan awal minimum adalah 0,18MPa, dilengkapi dengan penyangga karet ujung ganda standar dan penyangga hidraulik eksternal opsional, kompatibel dengan sakelar magnetik D-M9 dan D-A9 untuk umpan balik sinyal posisi. Harganya lebih murah dibandingkan seri CY3 dan berfungsi sebagai pilihan hemat biaya untuk otomasi konvensional dengan anggaran terbatas termasuk pemindahan material di ruang bersih, penggerak pintu pelindung, dan pengangkutan benda kerja jarak menengah-jauh dengan beban ringan hingga sedang mulai dari 0,5kg hingga 40kg.
