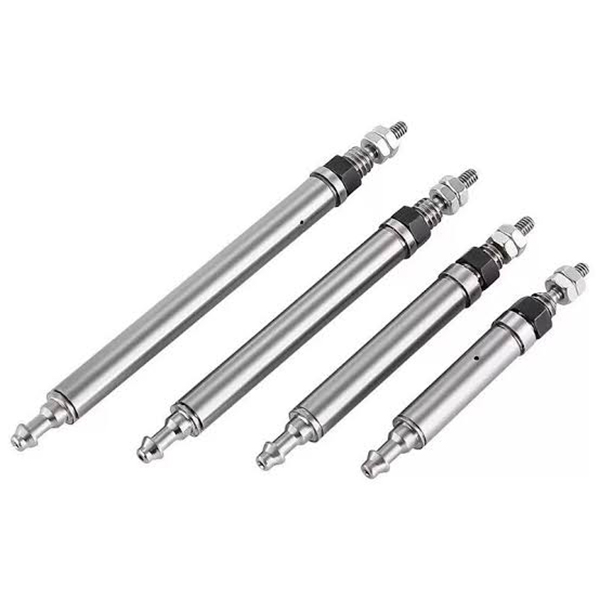

Silinder Pin Miniatur Seri CJ1 (Silinder Udara Mikro Ultra Kecil φ2,5 / φ4mm)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH CJ1 adalah silinder tipe pin kerja tunggal/ganda ultra-miniatur. Keunggulan inti: garis kecil ultra-kompak, konstruksi ringan, daya dorong keluaran rendah, dan respons cepat. Dirancang untuk pengendaraan presisi dalam ruang terbatas, tugas dorong & tarik beban mikro, stasiun miniatur untuk elektronik & otomatisasi 3C. Ini adalah aktuator inti untuk aplikasi otomasi mikro.

Struktur Inti & Fitur Desain

     -- Jenis Penggerak: Akting tunggal (pengembalian pegas) & Akting ganda. Opsi lubang: φ2.5 (akting tunggal eksklusif); φ4 (tersedia untuk akting tunggal / ganda).

     - Karakteristik Struktural: Bodi bulat, batang piston pin ramping, tanpa bantalan bawaan, pemasangan ulir ujung dasar. Diameter bodi luar model φ4 hanya 4mm, berat bersih hanya beberapa gram.

     - Performa Dinamis: Struktur bebas bantalan memungkinkan respons piston yang cepat. Kecepatan pengoperasian: 50~500mm/s, cocok untuk gerakan pukulan pendek frekuensi tinggi.

     -- Bahan & Penyegelan: Bodi aluminium anodisasi keras, komponen segel NBR, desain bebas oli, kompatibel dengan lingkungan bengkel yang bersih atau sedikit berminyak.

     - Instalasi Fleksibel: Versi dasar dengan ulir di kedua ujungnya untuk fiksasi aksial. Orientasi port pada kepala sisi batang dapat disesuaikan ±90°, nyaman untuk perutean pipa dalam tata letak yang sempit.

Aturan Pengodean Model Lengkap

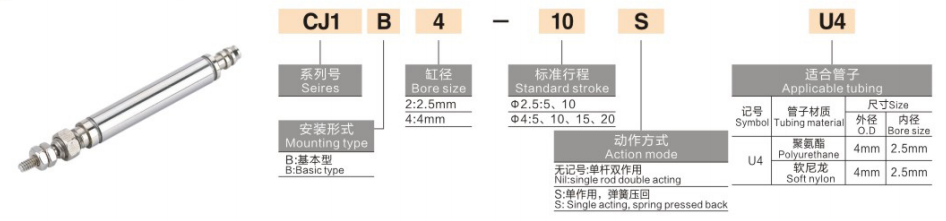

   1. Contoh Model：CJ1B4-10SU4

   2. Contoh Referensi Pesanan Standar

     -- CJ1B2-10SU4：Bore 2,5, langkah 10, pengembalian pegas akting tunggal

     -- CJ1B4-15U4：Bore 4, langkah 15, akting ganda

     -- CJ1B4-5SU4：Bore 4, langkah 5, pengembalian pegas akting tunggal

Spesifikasi Teknis Inti Universal (Tekanan Pasokan 0,5MPa)

Keunggulan Kompetitif Inti

   1. Jejak ultra-miniatur untuk ruang pemasangan yang sempit

     -- Lubang minimum φ2,5, diameter bodi luar φ4, berat hanya 2~3,5g, mudah diintegrasikan ke dalam tata letak peralatan ultra-kompak.

   2. Penggerak linier presisi dorong rendah

     -- Daya dorong keluaran berkisar 0,64~6,3N @0,5MPa, ideal untuk beban mikro ≤100g, menghindari kerusakan akibat benturan pada benda kerja kecil yang halus.

   3. Respon cepat frekuensi tinggi

     -- Struktur bebas bantalan menghasilkan aktuasi cepat, mendukung ≥300 siklus per menit operasi langkah pendek untuk meningkatkan efisiensi produksi.

   4. Pengoperasian bebas minyak & masa pakai yang lama

     -- Sistem penyegelan NBR mendukung udara bertekanan bebas oli untuk lingkungan produksi yang bersih; masa pakai mekanis ≥3 juta siklus.

   5. Arah port yang dapat disesuaikan & perakitan sederhana

     -- Pelabuhan udara sisi batang dapat diputar ±90°. Benang eksternal ujung ganda memungkinkan penguncian aksial langsung tanpa braket pemasangan tambahan, sehingga menyederhanakan pengoperasian di lokasi.

Opsi Pemasangan & Aplikasi Industri Khas

   1. Formulir Pemasangan

     -- Pemasangan ulir aksial: Pasang kedua ujungnya secara langsung ke peralatan untuk gerakan dorong-tarik lurus

     -- Pemasangan braket samping: Braket miniatur opsional untuk pemasangan lateral, cocok untuk ayunan atau penggerak samping

   2. Skenario Aplikasi Khas

     -- 3C & Elektronik: Pengujian ketahanan tombol seluler, penjepitan bagian plastik mikro, pelepasan & pemosisian chip

     - Instrumentasi Presisi: Peralihan katup mini, pemosisian serat optik, mekanisme penyesuaian halus

     - Otomatisasi Umum: Pemuatan/pembongkaran komponen mikro, pengelupasan label ringan, aktuasi jig mini

     - Peralatan Medis: Gerakan teleskopik instrumen kecil, penggerak cairan mikro, rakitan pemosisian presisi

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang berdasarkan muatan

     -- φ2,5 untuk beban ≤50g；φ4 untuk beban 50~100g. Cadangan margin keamanan minimum 50% karena karakteristik daya dorong yang rendah.

   2. Konfirmasi pukulan

     -- Pilih pukulan sesuai dengan jarak perjalanan yang dibutuhkan; memprioritaskan pukulan yang lebih pendek untuk pengoperasian frekuensi tinggi yang stabil.

   3. Pemilihan mode tindakan

     -- Akting tunggal (dengan akhiran S): Dorong/tarikan searah dengan pengaturan ulang pegas untuk desain keselamatan listrik mati

     - Akting ganda: Penggerak linier presisi dua arah tanpa pegas balik

Ringkasan Satu Kalimat

     Silinder pneumatik pin ultra-miniatur SOLH CJ1 tersedia dalam varian pegas balik tunggal dan aksi ganda dengan lubang φ2,5 / φ4, desain ringkas ultra-ringan, dan arah pelabuhan udara yang dapat disesuaikan, memberikan gerakan linier mikro presisi dorong rendah, diadopsi secara luas untuk pengujian 3C, instrumen presisi, dan peralatan otomasi miniatur medis.
