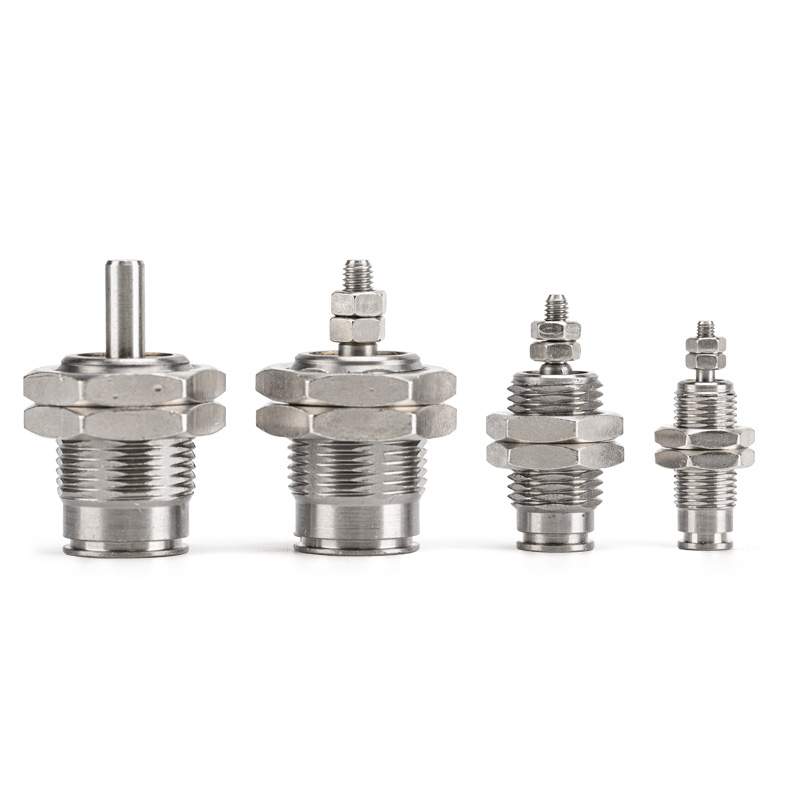

Silinder Pin Akting Tunggal Seri CJP (Silinder Mikro Langkah Pendek)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH CJP adalah silinder pin pegas balik aksi tunggal. Karakteristik inti: bodi ultra-pendek, tapak pemasangan minimum, daya dorong searah, dan pengaturan ulang pegas otomatis setelah penghentian udara. Cocok untuk gerakan dorong-tarik presisi searah di bawah ruang terbatas, beban ringan, dan stasiun pukulan pendek frekuensi tinggi. Ini adalah model klasik untuk aplikasi mengemudi satu arah miniatur.

Struktur Inti & Fitur Desain

     - Mode Berkendara: Akting tunggal (pegas kembali). Perpanjang saat udara disuplai; secara otomatis ditarik kembali oleh pegas tanpa tekanan udara untuk pengoperasian yang aman.

     -- Ukuran Lubang: Ø4 / 6 / 10 / 16mm, mencakup rentang muatan mikro hingga ringan (0,1~3kg).

     -- Struktur: Bodi kuningan anodisasi keras, batang piston baja tahan karat, tidak ada bantalan bawaan. Garis ekstra pendek, tersedia untuk pemasangan panel atau penyematan rata di dalam peralatan.

     -- Tipe Pemasangan: Dua konfigurasi inti — Pemasangan panel (B) dan Pemasangan flush (S).

     - Bahan & Penyegelan: Perumahan kuningan + segel NBR, pengoperasian bebas oli, kompatibel dengan lingkungan yang bersih & sedikit berminyak. Kehidupan pelayanan mekanis ≥3 juta siklus.

     -- Opsi Sensor: Varian CDJP dengan cincin magnet internal, mendukung satu sakelar magnet untuk deteksi posisi yang lebih luas.

Aturan Pengkodean Model Lengkap

   1. Contoh Model：CJPB6-10

   2. Contoh Referensi Pesanan Standar

     -- CJPB4-5：Bore 4, langkah 5, dudukan panel, tanpa cincin magnet

     -- CDJPS10-15：Bore 10, stroke 15, dudukan tertanam rata, magnet internal

     -- CJPB6-10H4：Bore 6, langkah 10, pemasangan panel, koneksi push-in OD4

Spesifikasi Teknis Inti Universal (0,5MPa, Pengembalian Pegas Akting Tunggal)

Keunggulan Kompetitif Inti

   1. Garis ultra-kompak menghemat ruang pemasangan

     -- Bodi ekstra pendek mendukung penyematan rata di dalam mesin atau pemasangan panel, memotong ruang yang ditempati hingga 50% dibandingkan dengan silinder standar, ideal untuk stasiun yang sangat terbatas.

   2. Dorongan searah dengan pengaturan ulang daya mati

     -- Retraksi pegas aktif setelah pasokan udara terputus. Aman untuk menjepit, mengeluarkan dan menghentikan posisi gerakan searah.

   3. Respon cepat & operasi frekuensi tinggi yang stabil

     -- Penyegelan gesekan rendah tanpa bantalan memungkinkan siklus konsisten ≥250cpm untuk tugas berulang pukulan pendek.

   4. Pengoperasian bebas oli & masa pakai yang lebih lama

     -- Cocok untuk kondisi bengkel yang bersih. Bodi kuningan dan penyegelan yang tahan lama menjamin ≥3 juta siklus bebas perawatan.

   5. Konfigurasi pemasangan yang fleksibel

     - Tersedia pemasangan panel dan flush tertanam; ujung batang bisa datar atau bulat agar sesuai dengan beragam desain mekanis.

Opsi Pemasangan & Aplikasi Industri Khas

   1. Formulir Pemasangan

     -- Pemasangan Panel (B): Flensa dipasang pada permukaan peralatan, nyaman untuk gerakan dorong & tarik eksternal

     -- Flush Mount (S): Badan tertanam ke dalam lubang peralatan, hanya batang piston yang terbuka untuk menghemat ruang maksimum di dalam mesin

   2. Skenario Aplikasi Khas

     -- 3C & Elektronik: Penjepitan bagian mikro, pelontaran chip, penggerak jig mini, pengujian ketahanan tombol

     - Instrumen Presisi: Peralihan katup mini, pemosisian serat, penyesuaian halus instrumen, penghentian langkah pendek

     - Otomatisasi Umum: Pemuatan/pembongkaran frekuensi tinggi, pengelupasan label, transfer komponen mikro, penjepitan searah

     - Peralatan Medis: Ekstensi instrumen miniatur, propulsi cairan mikro, rakitan pemosisian presisi

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang berdasarkan muatan

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Cadangan margin keamanan ≥50%.

   2. Konfirmasi pukulan

     -Lokasi standar: 5/10/15mm. Pukulan yang lebih pendek menghasilkan performa frekuensi tinggi yang lebih stabil.

   3. Pencocokan konfigurasi

     -- Umpan balik posisi: Pilih CDJP dengan magnet internal ditambah satu sakelar M9B untuk memantau posisi yang diperluas.

     -- Tata letak pemasangan: Pemasangan tertanam (S) untuk pemasangan peralatan internal; pemasangan panel (B) untuk perakitan permukaan.

Ringkasan Satu Kalimat

     Silinder pneumatik pin mikro pengembalian pegas aksi tunggal SOLH CJP menawarkan bodi ringkas ultra-pendek dengan panel dan opsi pemasangan tertanam rata; Versi CDJP mendukung deteksi sakelar magnetik, aktuator miniatur ekonomis yang ideal untuk ejeksi pukulan pendek searah, tugas penjepitan dan pemosisian di ruang terbatas 3C, instrumen presisi, dan peralatan otomasi medis.
