Silinder Pin Seri CJP2 (Aksi Ganda)

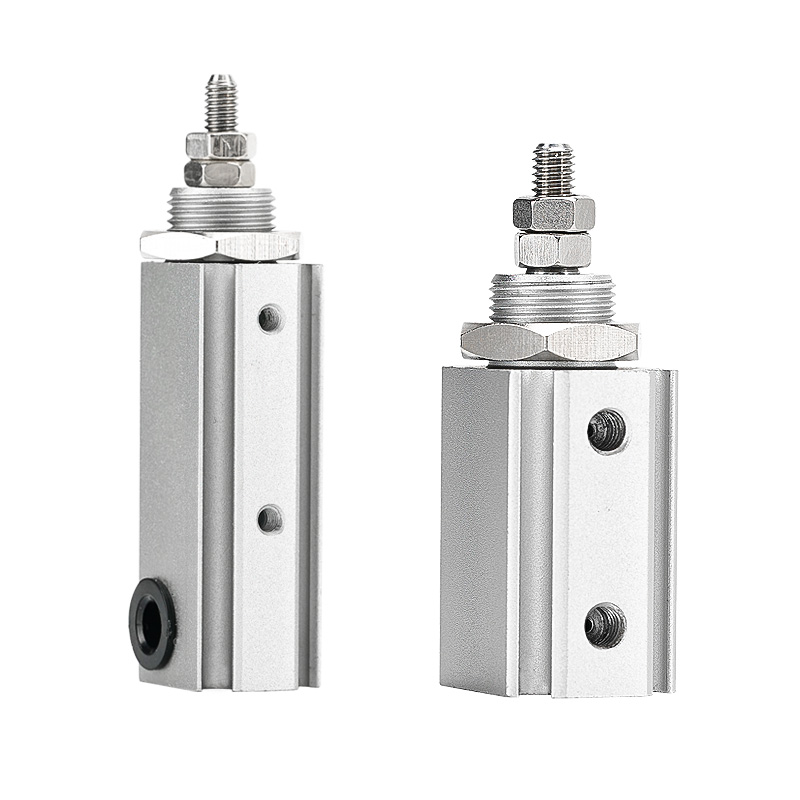

Silinder Pin Akting Ganda Seri CJP2 (Silinder Mikro Kompak)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH CJP2 adalah silinder pin aksi ganda yang ringkas. Keunggulan inti: bodi ultra-pendek, struktur ringan, daya dorong dua arah yang stabil, dan pengoperasian frekuensi tinggi yang andal. Dirancang untuk gerakan dorong-tarik presisi dua arah dalam ruang terbatas, beban mikro sedang, dan stasiun otomatis siklus tinggi. Ini adalah model utama untuk aplikasi penggerak linier dua arah mikro.

Struktur Inti & Fitur Desain

     -- Mode Berkendara: Aksi ganda (pasokan udara untuk memanjangkan dan memendekkan kayuhan). Kisaran lubang: Ø4 / 6 / 10 / 16mm, mencakup muatan mikro hingga kecil.

     -- Struktur: Bodi aluminium ekstrusi (ditingkatkan dari versi kuningan tradisional), bobot 55%~65% lebih ringan. Dilengkapi dengan bantalan karet di kedua ujungnya untuk mengurangi benturan dan kebisingan.

     -- Pemasangan Serbaguna: Tersedia 6 konfigurasi pemasangan: tipe dasar, dudukan panel, dudukan flensa, dudukan kaki, dudukan trunnion, dan dudukan clevis untuk pemasangan multi-orientasi.

     -- Kompatibilitas Sensor: Semua spesifikasi dibuat dengan cincin magnet, mendukung pemasangan dua sakelar magnet, termasuk lubang minimal Ø4 & goresan 5mm tanpa braket tambahan.

     -- Bahan & Penyegelan: Aluminium anodisasi keras + segel NBR, pengoperasian bebas oli, cocok untuk lingkungan yang bersih atau sedikit berminyak. Kehidupan pelayanan mekanis ≥3 juta siklus.

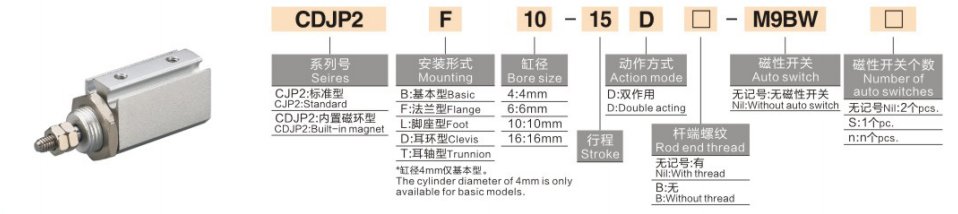

Aturan Pengkodean Model Lengkap

  1. Contoh Model：CDJP2B10-15D-M9B

   2. Contoh Referensi Pesanan Standar

     -- CJP2B6-20D：Bore 6, stroke 20, tipe dasar akting ganda, tanpa cincin magnet

     -- CDJP2F4-10D：Bore 4, stroke 10, dudukan panel, cincin magnetik internal

     -- CDJP2B16-30D-2M9B：Bore 16, stroke 30, tipe dasar, dilengkapi dengan dua sakelar M9B

Spesifikasi Teknis Inti Universal (@0,5MPa, Aksi Ganda)

Keunggulan Kompetitif Inti

   1. Bodi ringan ultra-pendek

     -- Panjang keseluruhan diperpendek 6~9,5 mm dibandingkan dengan model CJP lawas, bobot berkurang 55%~65%, cocok untuk tata letak pemasangan yang sangat terbatas.

   2. Keluaran dua arah yang stabil

     -Desain akting ganda tanpa pegas kembali. Daya dorong dua arah 30%~50% lebih tinggi dibandingkan silinder kerja tunggal yang setara, cocok untuk muatan 100g ~ 5kg.

   3. Operasi frekuensi tinggi & kebisingan rendah

     - Bantalan karet + penyegelan gesekan rendah. Kecepatan pengoperasian 50~500mm/s, stabil di atas 200cpm, kebisingan benturan ≤60dB.

   4. Beberapa pemasangan & standar cincin magnetik penuh

     -- 6 bentuk pemasangan beradaptasi dengan tata letak perkakas yang rumit. Cincin magnetik dilengkapi untuk semua ukuran, bahkan lubang Ø4 minimal mendukung sakelar magnetik ganda untuk pemantauan posisi yang nyaman.

   5. Desain bebas minyak & umur panjang

     - Kompatibel dengan jalur produksi yang bersih. Bodi aluminium yang diperkeras dan segel tahan aus memastikan pengoperasian yang stabil selama ≥3 juta siklus.

Opsi Pemasangan & Aplikasi Industri Khas

    1. Formulir Pemasangan

     -- Tipe Dasar (B): Ujung pemasangan aksial ulir eksternal untuk tarikan dorong lurus

     -- Tipe Panel (F): Bodi tertanam pada panel peralatan untuk tata letak ultra-tipis

     -- Tipe Flensa (L): Pemasangan flensa sisi batang untuk aplikasi beban vertikal

     -- Tipe Kaki (T): Pemasangan kaki bagian bawah untuk tarikan dorong lateral horizontal

   2. Skenario Aplikasi Khas

     -- 3C Electronics: Penggenggaman komponen mikro, pelepasan chip, uji ketahanan tombol, penggerak jig mini

     -- Peralatan Presisi: Peralihan katup mikro, pemosisian serat, penyesuaian halus instrumen, aktuasi penggeser miniatur

     - Otomatisasi Umum: Pemuatan/pembongkaran frekuensi tinggi, pengelupasan label, pemindahan benda kerja langkah pendek

     - Peralatan Medis: Gerakan teleskopik instrumen kecil, propulsi cairan mikro, rakitan pemosisian presisi

Perbandingan Seleksi: Silinder Mikro CJP2 VS CJ1 VS CJP

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang berdasarkan muatan

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Cadangan margin keamanan ≥30%.

  2. Konfirmasi pukulan

     -- Pilih pukulan sesuai dengan perjalanan yang dibutuhkan; memprioritaskan pukulan yang lebih pendek untuk bersepeda frekuensi tinggi yang stabil.

   3. Pencocokan konfigurasi

     -- Kontrol posisi loop tertutup: Lengkapi dua sakelar magnetik M9B untuk umpan balik posisi dua arah.

     -- Tata letak instalasi: Tipe panel (F) untuk peralatan tertanam; tipe dasar (B) untuk rakitan berulir aksial.

Ringkasan Satu Kalimat

     Silinder pneumatik pin aksi ganda kompak SOLH CJP2 memiliki bodi ringan ultra-pendek, daya dorong stabil dua arah, bantalan karet, dan 6 varian pemasangan; Cincin magnetik bawaan versi CDJP2 kompatibel dengan sakelar seri M9, aktuator linier mikro yang ideal untuk tugas tarik-tarik pukulan pendek dua arah dalam 3C, instrumen presisi, dan peralatan otomasi medis.
