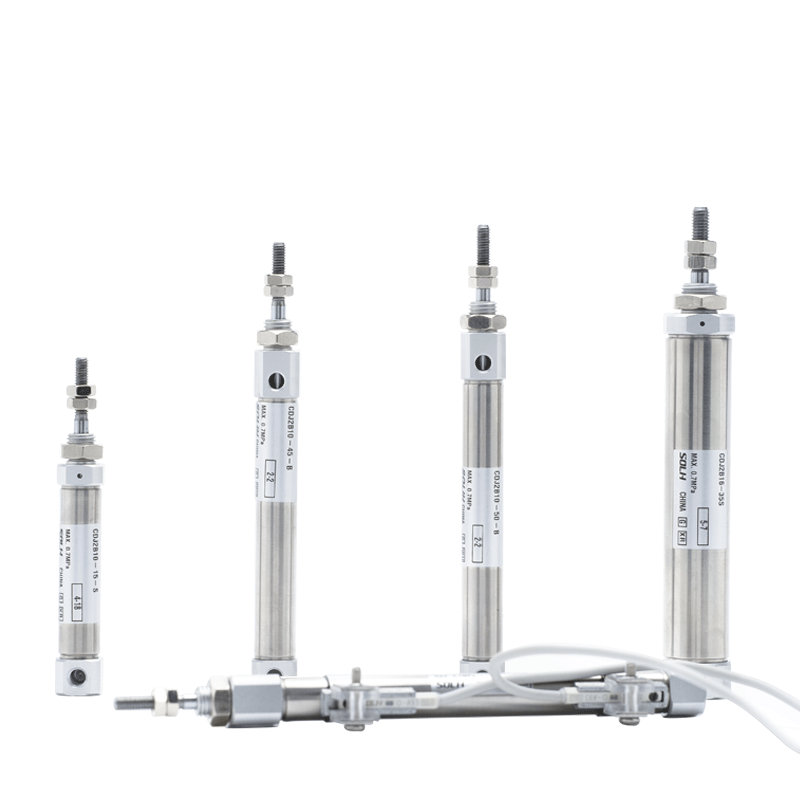

Silinder Mini Stainless Steel Seri CDJ2 ( Akting Ganda / Tunggal)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH CDJ2 adalah silinder mini baja tahan karat tipe pena yang dilengkapi cincin magnetis, dapat dipertukarkan sepenuhnya dengan seri SMC CJ2. Ukuran lubang: φ6 / 10 / 16mm. Fitur luar biasa: garis ultra-kompak, konstruksi ringan, ketahanan korosi, dan pengoperasian frekuensi tinggi berkecepatan tinggi yang stabil. Banyak digunakan dalam stasiun ruang terbatas elektronik, medis, pengolahan makanan dan otomatisasi presisi; aktuator linier miniatur arus utama.

Struktur Inti & Fitur Desain

   1. Spesifikasi Standar: Sesuai dengan standar dimensi silinder mini SMC (standar non ISO), dimensi pemasangan universal di industri.

   2. Bahan: 304 barel baja tahan karat & batang piston, tahan karat dan tahan korosi, cocok untuk lingkungan produksi yang lembab, asam lemah, alkali lemah, dan bersih.

   3. Struktur: Laras bulat lurus, tutup ujung berkerut, desain bebas batang pengikat, volume sangat kecil. CDJ2-16×100 hanya kira-kira. 120 gram.

   4. Varian Operasi

      - CDJ2B Aksi Ganda: Pasokan udara di kedua ujungnya, model standar universal

      -- Akting Tunggal CDJ2E: Kembalinya musim semi; CDJ2ET: Pegas memanjang

     -- CDJ2KB Tidak berputar: Batang piston heksagonal untuk anti-puntiran dan pemosisian presisi

   5. Bantalan: Bantalan karet standar; bantalan udara (akhiran Z) opsional untuk aplikasi kecepatan tinggi guna mengurangi benturan dan kebisingan.

   6. Penyegelan: Segel gesekan rendah dengan alur reservoir minyak. Tekanan awal yang rendah (0,06MPa), pengoperasian bebas oli, masa pakai ≥5 juta siklus.

   7. Deteksi Posisi: Cincin magnetik bawaan, kompatibel dengan sakelar magnetik seri M9B / A93 / Z73 untuk pemantauan posisi piston.

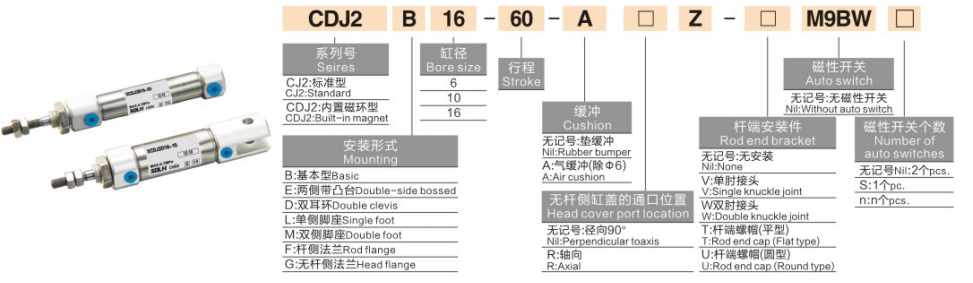

Aturan Pengkodean Model Lengkap

   1. Contoh Model：CDJ2B16-50Z-B

   2. Contoh Referensi Pesanan Standar

     -- CDJ2B10-30-B：Bore10, stroke30, aksi ganda, bantalan karet, dilengkapi magnet

     -- CDJ2E6-15-B：Bore6, stroke15, pengembalian pegas akting tunggal

     -- CDJ2KB16-50-B：Bore16, stroke50, batang piston heksagonal tidak berputar

Spesifikasi Teknis Inti Universal

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

   1. CDJ2B Akting Ganda

   2. CDJ2E Akting Tunggal (Kembalinya Musim Semi @0,5MPa)

Bentuk Pemasangan & Model Turunan

   1. Aksesori Pemasangan

     -- B Tipe dasar: Pemasangan langsung melalui ulir penutup ujung (paling banyak digunakan)

     -- Flensa F: Pemasangan flensa sisi batang/sisi kepala

     -- L Braket kaki: Pemasangan satu kaki

     -- D Clevis ganda: Clevis ganda belakang (φ10/16)

     -- Dudukan E Boss: Bos pemasangan multi-orientasi pada tutup ujung

   2. Deret Derivatif Utama

     -- CDJ2B: Akting ganda standar

     -- CDJ2E: Aksi tunggal, penarikan pegas (penarikan otomatis setelah pemotongan udara)

     -- CDJ2ET: Akting tunggal, perpanjangan pegas (perpanjangan otomatis setelah pemotongan udara)

     -- CDJ2KB: Batang piston heksagonal tidak berputar

     -- CDJ2RB: Versi ramping pemasangan langsung tanpa bos pemasangan

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong/beban yang dibutuhkan, sisakan margin keamanan ≥50%; pilih lubang yang lebih kecil untuk kecepatan siklik yang lebih tinggi.

   2. Konfirmasi pukulan: Tambahkan margin ekstra 10~20mm pada perjalanan efektif; Pukulan maksimal: akting ganda 200mm, akting tunggal 100mm.

   3. Pencocokan konfigurasi

     -- Jenis tindakan: Akting ganda → B; pegas kerja tunggal ditarik kembali → E; posisi anti-twist → KB

     -- Bantalan: Pengoperasian kecepatan tinggi pilih bantalan udara Z

     -- Umpan balik posisi: Pilih model yang dilengkapi magnet, cocokkan sakelar magnetik M9B/A93

Ringkasan Satu Kalimat

     Silinder mini tipe pena baja tahan karat SOLH CDJ2 dapat dipertukarkan dengan SMC CJ2, tersedia dalam varian batang heksagonal akting ganda, akting tunggal, dan tidak berputar, bantalan karet/udara opsional, desain bebas oli tahan korosi, aktuator linier miniatur frekuensi tinggi kompak yang ideal untuk peralatan otomatis elektronik, medis, dan makanan.
