Panduan Linier Seri HFZ Pegangan Pneumatik Paralel

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH HFZ adalah gripper paralel berkekuatan tinggi yang dilengkapi dengan pemandu linier roller/bola terintegrasi, digerakkan oleh piston ganda dan mekanisme sinkron rak & pinion. Sepenuhnya dapat dipertukarkan dengan seri SMC MHZ2.

     Tersedia tiga varian operasi:

     -- HFZ: Tipe standar akting ganda

     -- HFSZ: Aksi tunggal biasanya tertutup (penjepit pegas, penahan matikan)

     -- HFTZ: Aksi tunggal biasanya terbuka (pelepasan pegas, matikan daya terbuka) Cocok untuk penjepitan presisi beban ringan & sedang secara umum, perakitan otomatis, dan aplikasi efektor ujung robot.

Struktur Inti & Prinsip Operasi

  1. Transmisi: Penggerak sinkron piston ganda + rak & pinion. Dua rahang mempertahankan gerakan paralel sempurna tanpa offset atau defleksi.

  2. Sistem Panduan: Panduan linier roller / bola terintegrasi dengan pin lokasi di bagian bawah untuk mencegah pergeseran. Kekakuan yang sangat baik, akurasi pengulangan yang tinggi, dan ketahanan yang kuat terhadap beban offset.

  3. Mode Operasi

     -- HFZ Double Acting: Pasokan udara untuk produksi kontinu universal terbuka/tertutup

     -- HFSZ Single Acting NC: Pasokan udara membuka rahang; klem pegas saat udara terputus (penahanan benda kerja matikan)

     -- HFTZ Single Acting NO: Pasokan udara menutup rahang; pegas terbuka ketika udara terputus (pelepasan otomatis mati)

  4. Konstruksi: Bodi paduan aluminium, rahang baja tahan karat, cincin magnetik bawaan. Alur sakelar magnet dua sisi; permukaan multi pemasangan: bawah / samping / lubang tembus.

  5. Akurasi Posisi: ±0,01 mm (lubang 6~25); ±0,02 mm (lubang 32~40), stabil dalam siklus frekuensi tinggi.

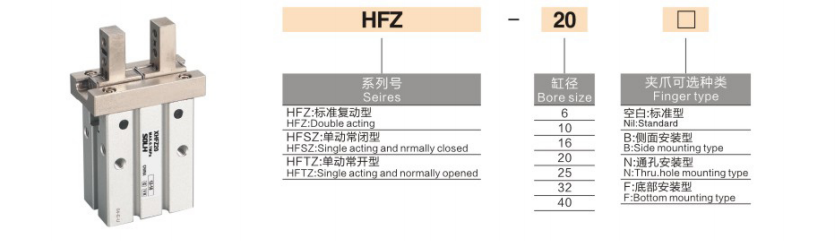

Aturan Pengodean Model Lengkap

 1. Contoh Model:HFZ20N-M9BW

 2. Referensi Pesanan Standar

     HFZ25N-M9BW Bore 25, aksi ganda, dudukan melalui lubang, sakelar magnetik M9B dengan kabel 1m.

Spesifikasi Teknis Inti Universal

Tabel Referensi Gaya Pukulan & Penjepit (0,5MPa, Rahang Standar)

⚠️ Catatan Penting: Gaya penjepitan efektif berkurang seiring bertambahnya panjang ekstensi rahang L. Verifikasi beban dengan faktor keamanan ≥1,5 adalah wajib.

Skenario Aplikasi Pilihan

  ✅ Pilih seri HFZ jika:

     -- Perlu pengganti langsung untuk SMC MHZ2; memerlukan fungsi tahan/lepas daya mati tunggal

     - Penjepitan paralel presisi beban ringan & sedang: elektronik 3C, perangkat keras presisi, cetakan injeksi, peralatan pengemasan

     - Kekakuan tinggi dan ketahanan beban offset diperlukan untuk efektor ujung robot & stasiun perakitan presisi

     - Pemasangan multi-arah yang fleksibel: pemasangan melalui lubang / samping / bawah untuk mekanisme terintegrasi yang ringkas

Pedoman Pemilihan Kunci

   1.Pilih ukuran lubang sesuai dengan berat benda kerja dan mode penjepitan (mencengkeram luar / dalam), pastikan gaya penjepit ≥1,5 kali beban sebenarnya

   2. Pemilihan mode operasi

     -- Matikan penjepitan terus menerus → HFSZ biasanya tertutup

     -- Pelepasan otomatis matikan → HFTZ biasanya terbuka

     -- Produksi massal berkelanjutan tanpa permintaan pegas pengaman → aksi ganda HFZ

  3. Pemilihan pemasangan: Lubang bersadap standar (kosong) / lubang tembus (N) / dudukan samping (B) agar sesuai dengan platform atau braket

  4. Deteksi posisi: Lengkapi sakelar magnetik -M9□, slot dua sisi mendukung 2 sakelar untuk umpan balik sinyal terbuka & tertutup

  5. Kontrol beban offset: Batasi panjang ekstensi rahang L, hindari melebihi momen lentur yang diijinkan dari pemandu linier

Ringkasan Satu Kalimat

     SOLH HFZ panduan linier gripper pneumatik paralel mengadopsi panduan roller/bola dan penggerak sinkron rak-pinion, tersedia dalam varian HFZ kerja ganda, varian NC HFSZ kerja tunggal, dan NO HFTZ dengan opsi multi-mount dan presisi tinggi ±0,01mm, dapat dipertukarkan langsung dengan MHZ2, solusi penjepitan presisi kekakuan tinggi yang ideal untuk robot EOAT, 3C, perangkat keras, dan perakitan otomasi umum.
