Silinder Mini Baja Tahan Karat Seri CJ2K｜Jenis Batang Tidak Berputar

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

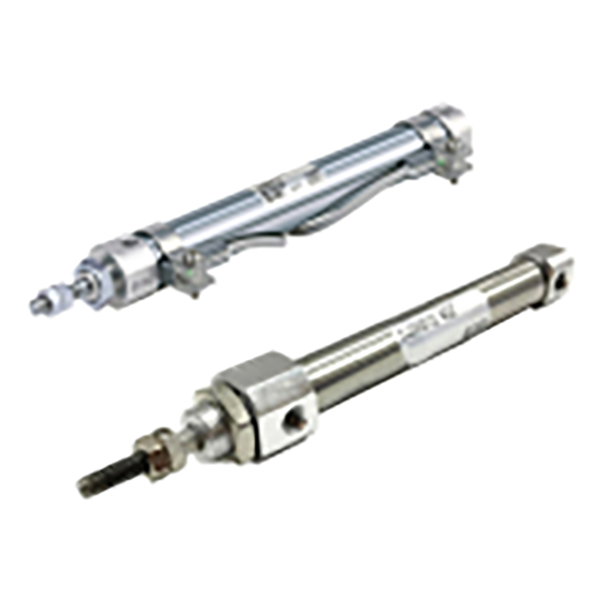

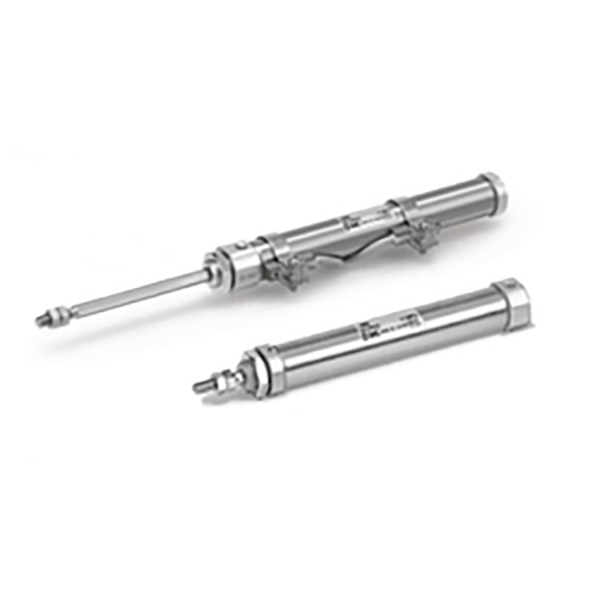

     Seri SOLH CJ2K adalah silinder mini baja tahan karat batang tidak berputar, berasal dari keluarga silinder mini CJ2. Fitur inti: Batang piston anti-rotasi heksagonal terintegrasi dengan struktur pemandu internal untuk mencegah batang piston berputar selama ekstensi & retraksi. Ideal untuk stasiun presisi yang perlengkapan ujungnya harus mempertahankan posisi sudut tetap. Mengadopsi tong baja tahan karat 304, kompak dan ringan. Mendukung tiga mode operasi: akting ganda, pengembalian pegas akting tunggal, perpanjangan pegas akting tunggal. Ukuran lubang: Φ10, Φ16. Dapat dipertukarkan secara dimensi penuh dengan CJ2K asli yang diimpor. Cincin magnetik internal opsional yang kompatibel dengan sakelar magnetik M9BW. Diadopsi secara luas dalam otomatisasi kecil, peralatan 3C, perkakas presisi, dan aplikasi jig push.

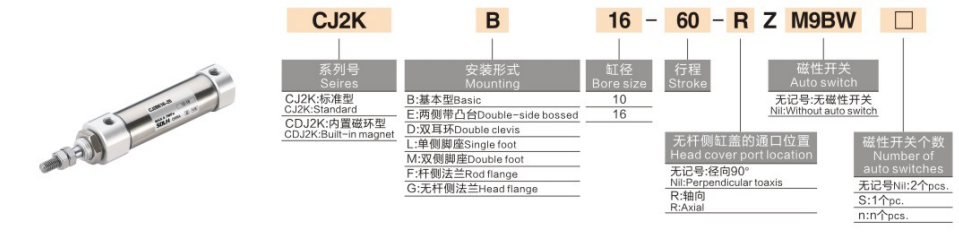

Penjelasan Pengkodean Model Lengkap

   1. Contoh Model：CJ2KB10-30SZ-M9BW-B

   2. Contoh Pemesanan

    CJ2KB10-30SZ-M9BW

     - Silinder mini tidak berputar, pemasangan dasar, lubang 10, langkah 30, pegas balik kerja tunggal, cincin magnet internal, dilengkapi dengan sakelar magnet M9BW.

Struktur Inti & Keunggulan Kinerja

   1. Anti-rotasi mekanis batang piston heksagonal (Keunggulan Inti)

     -- Batang piston berpenampang heksagonal dipadukan dengan bushing pemandu depan untuk membatasi putaran melingkar.

     -- Akurasi anti-rotasi: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Mengatasi masalah defleksi yang disebabkan oleh torsi bebas batang piston bulat biasa selama gerakan bolak-balik.

   2. 304 tong baja tahan karat, garis ramping kompak

     - Ketahanan karat dan kinerja tahan lembab; struktur silinder menghemat ruang pemasangan di dalam lemari peralatan kompak.

   3. Tersedia beberapa mode operasi

     -- Aksi ganda: Pasokan udara di kedua sisi, daya dorong stabil, lebih disukai untuk produksi massal berkelanjutan

     -- S Spring return: Perpanjang saat diberi energi, ditarik kembali secara otomatis setelah listrik padam

     -- T Perpanjangan pegas: Tarik kembali saat diberi energi, perpanjangan otomatis setelah listrik mati untuk memenuhi persyaratan pengaturan ulang keselamatan

   4. Opsi pemasangan yang beragam

     -- Tipe dasar, dudukan kaki L, flensa F, clevis ganda D. Mendukung rakitan vertikal, horizontal, dan terbalik.

   5. Operasi bebas minyak

     - Gemuk tahan lama yang sudah dilapisi sebelumnya, kompatibel dengan udara bertekanan bebas minyak kering untuk pengoperasian jangka panjang yang stabil.

   6. Deteksi posisi magnetik opsional

     -- Versi Z dilengkapi dengan magnet internal, bekerja sama dengan sakelar M9BW untuk mengirim sinyal perpanjangan/penarikan di tempat ke PLC untuk kontrol interlock otomatis.

   7. Bantalan karet standar

     - Bantalan bantalan karet bawaan di kedua ujungnya untuk menyerap benturan piston dan mengurangi kebisingan pengoperasian.

Spesifikasi Teknis Standar

   1. Dorongan Keluaran Teoritis @0,5MPa (N)

Perbandingan Seleksi: Batang Bulat CJ2K Non-Rotasi VS Standar CJ2

    1. ✅ Lebih memilih CJ2K dalam kondisi kerja seperti ini

     -- Jig datar, garpu pemindah atau pin pemosisian dipasang pada ujung batang, defleksi beban dilarang;

     - Perkakas pengindeksan kecil, mendorong benda kerja ke dalam alur pemandu;

     -- Umpan linier kamera & perlengkapan inspeksi yang memerlukan sudut konstan;

     -- Klem datar dihubungkan ke batang piston, torsi akan menyebabkan kemacetan material atau kegagalan pemosisian.

   2. ❌ Skenario standar CJ2 yang dapat diterima

     -- Ejeksi sederhana, mendorong benda kerja bulat, tidak ada batasan sudut pada beban, prioritas biaya.

Panduan Seleksi 3 Langkah

   1. Konfirmasikan persyaratan anti-puntiran

     -- Perlengkapan datar/persegi dengan alur pemosisian → Harus memilih versi CJ2K yang tidak berputar.

   2. Pilih mode operasi

     -- Bolak-balik terus menerus & daya dorong maksimum → Aksi ganda (tanpa akhiran S/T)

     -- Perpanjang dengan udara, tarik kembali secara otomatis setelah dimatikan → S pegas kembali

     -- Tarik kembali dengan udara, keluarkan otomatis setelah dimatikan → Perpanjangan pegas T

   3. Konfigurasikan sensor & pemasangan

     -- Umpan balik posisi PLC diperlukan: Tambahkan akhiran Z (magnet bawaan) + sakelar magnetik M9BW

     -- Pilihan pemasangan: Flange F untuk pemasangan permukaan ujung; Kaki L untuk pemasangan rangka samping; Clevis D ganda untuk gerakan mengayun berengsel

Skenario Aplikasi Khas

     - Otomatisasi 3C: dorongan jig datar PCB, posisi konektor di slot

     -- Peralatan Inspeksi Optik: Pengumpanan linier kamera dengan sudut deteksi tetap

     - Perkakas & Perlengkapan Kecil: Pengeluaran benda kerja datar, pengumpanan material ke dalam slot pemandu

     - Mesin Pengemasan: Penempatan karton datar, dorongan label kecil

     -- Otomatisasi laboratorium & bengkel lembab (tong anti karat anti karat)

Referensi Sirkuit Pneumatik Standar

   1. Sirkuit Dorong Aksi Ganda

     -- Pelumas Regulator Filter Udara AFC → Katup Solenoid 4V210-06 5/2 → Tabung PU4 → CJ2KB16-60Z-M9BW

   2. Sirkuit Reset Pegas Akting Tunggal

     -- Pengatur Tekanan AR → Katup Solenoid 3V210 3/2 → CJ2KB10-30SZ

Tindakan Pencegahan untuk Penggunaan

     -- Hindari beban samping radial yang berlebihan pada batang piston. Gaya lateral mempercepat keausan bushing pemandu dan mengurangi presisi anti-rotasi.

     -- Pasang beban ujung secara koaksial untuk meminimalkan momen puntir.

     -- Pasang filter udara AF di bagian hulu untuk mencegah debu menyumbat rakitan pemandu.

     -- Hindari pengoperasian kecepatan tinggi jangka panjang di bawah tekanan penuh 0,7MPa; manfaatkan sepenuhnya bantalan karet.

     -- Versi segel karet fluor dapat disesuaikan untuk lingkungan korosif asam kuat & alkali.

Ringkasan Satu Kalimat

     Silinder mini batang heksagonal non-putar baja tahan karat SOLH CJ2K memberikan gerakan linier anti-puntir yang presisi, tersedia dalam varian aksi ganda/tunggal dengan berbagai gaya pemasangan, kompatibel dengan sakelar magnetik M9BW, aktuator sempurna untuk pengujian 3C, inspeksi optik, dan stasiun pemosisian jig presisi di mana deviasi sudut dilarang.
