Seri Komponen Pneumatik

Silinder tanpa batang kopling magnetik seri SOLH RM dirancang agar dapat dipertukarkan dengan rekanan Airtac. Ini mengadopsi penggerak sinkron magnetik non-kontak dan struktur barel tertutup sepenuhnya untuk pengoperasian bebas kebocoran dan bebas debu, cocok untuk lingkungan bersih bebas minyak di industri elektronik, medis, dan makanan. Ukuran lubang berkisar dari φ10 hingga φ40 mm dengan langkah maksimum 2000 mm, beroperasi dalam kisaran suhu industri yang luas -20℃~70℃ dan menampilkan tekanan awal minimum 0,15 MPa. Tersedia empat varian struktural: tipe dasar RMS tanpa pemandu internal yang memerlukan rel eksternal dan braket ujung dengan biaya terendah; Tipe standar RMT terintegrasi dengan batang pemandu ganda dan bantalan geser untuk menahan beban lateral biasa tanpa pemandu tambahan untuk kemudahan pemasangan; Versi presisi RMTL dengan batang pemandu presisi tinggi yang diperpanjang mencapai akurasi pemosisian berulang ±0,1 mm; Tipe geser yang diperkuat tugas berat RMH dengan kapasitas anti-defleksi yang kuat untuk bantalan beban independen. Dilengkapi penyangga karet ujung ganda standar, dengan penyangga opsional yang dapat disesuaikan dan penyangga hidraulik eksternal untuk pergerakan stabil hingga 500 mm/s. Kit sakelar magnetik opsional cocok dengan sensor D-M9 untuk umpan balik sinyal posisi. Struktur pemandu internal mengurangi biaya pengadaan dan perakitan tambahan pemandu linier eksternal. Ini memberikan kinerja biaya yang luar biasa dibandingkan seri SMC CY1 dan CY3, yang banyak digunakan dalam pengangkutan material jarak jauh, aktuasi pintu pelindung, dan retrofit silinder tie rod konvensional yang menghemat ruang pada lini produksi otomatis berbiaya menengah.

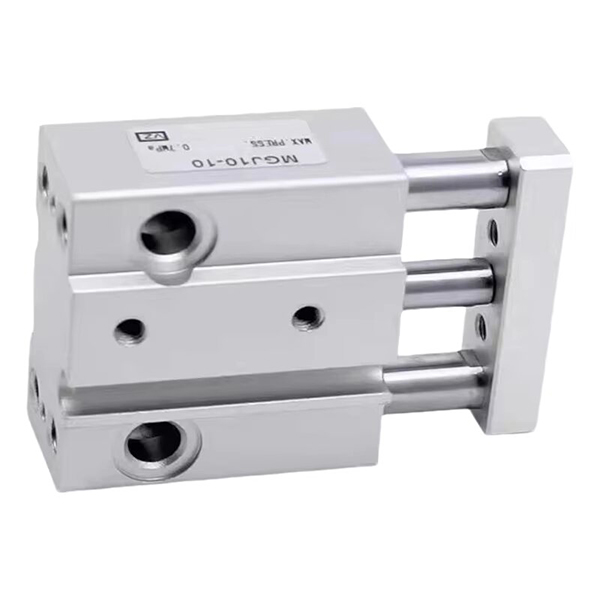

Silinder batang pemandu mini ultra-kompak SOLH MGJ sepenuhnya dapat dipertukarkan dengan produk standar SMC, dikembangkan secara eksklusif untuk otomatisasi miniatur. Ini hanya memasok dua ukuran lubang kecil φ6 mm dan φ10 mm dengan goresan ultra-pendek dari 5 mm hingga 20 mm. Batang pemandu ganda bawaan dan rangka pemandu terintegrasi menghadirkan kinerja anti-rotasi ultra-presisi dalam ±0,1°, mencegah perpindahan sudut selama penjepitan dan perakitan komponen mikro. Struktur yang sangat ringan hanya berbobot 27,3 g untuk model MGJ6-5. Permukaan pemasangan ganda (sisi bawah & belakang) dan perpipaan & kabel terpusat satu sisi memfasilitasi tata letak yang rapi untuk pengaturan multi-silinder yang padat. Mengadopsi struktur bebas perawatan bebas minyak dengan buffer karet ujung ganda, ini mendukung timbal balik frekuensi tinggi yang stabil dalam -10℃~60℃. Diterapkan secara luas dalam penjepitan komponen elektronik presisi, pemosisian PCB, penggerak katup miniatur perangkat medis, pengangkatan jarum pengambilan sampel, penyesuaian perpindahan mikro di bengkel bersih semikonduktor, dan penyetelan lensa optik. Dibandingkan dengan silinder kompak MGP standar, silinder ini memiliki dimensi keseluruhan yang berkurang secara drastis, dorongan mikro yang memuaskan secara sempurna, ruang pemasangan yang terbatas, dan tuntutan pemosisian anti-rotasi presisi tinggi dari otomatisasi miniatur.

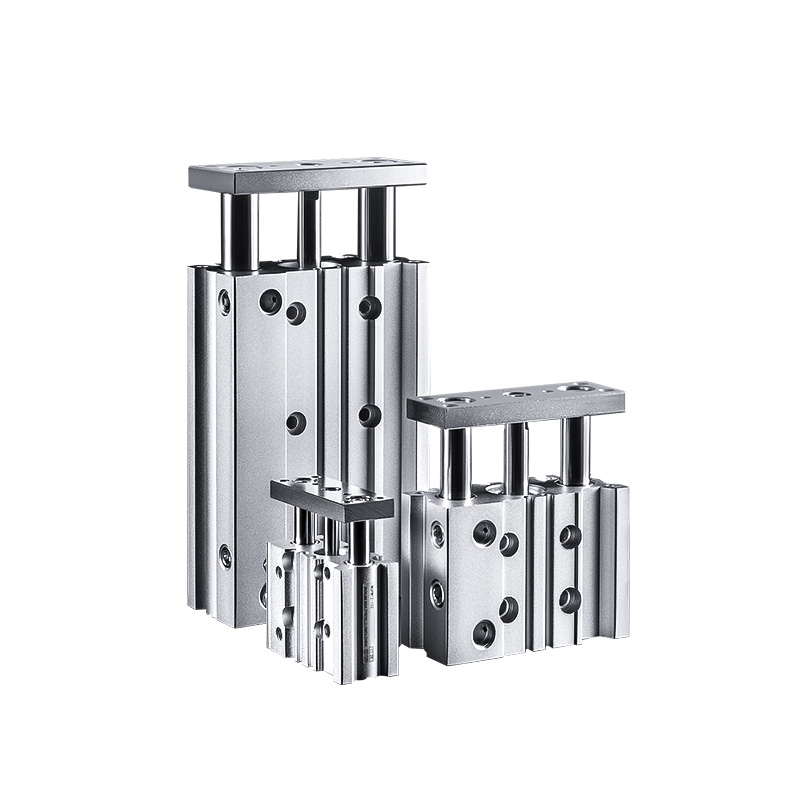

Silinder batang pemandu kompak tipis seri SOLH MGP secara dimensi dapat dipertukarkan dengan produk SMC asli. Ini mengadopsi struktur terintegrasi dari laras silinder, batang pemandu ganda, dan bantalan presisi dengan ketahanan torsi bawaan dan kapasitas beban lateral yang kuat tanpa aksesori pemandu eksternal. Strukturnya yang datar dan ramping memotong bobot 17%~24% dibandingkan dengan silinder konvensional, sangat cocok untuk operasi otomasi kompak seperti pengepresan, pemosisian, pengangkatan, dan pemindahan benda kerja. Tiga sub-tipe yang diklasifikasikan berdasarkan bantalan mencakup beragam kondisi kerja: MGPM dengan bushing geser logam memiliki ketahanan aus yang luar biasa dan kinerja tahan debu untuk beban lateral yang berat dan pekerjaan siklik kecepatan rendah yang berdebu; Bushing bola MGPL menghasilkan gesekan sangat rendah dan gerakan halus untuk bolak-balik berkecepatan tinggi; Bantalan bola presisi tinggi tanpa jarak bebas MGPA mencapai akurasi anti-rotasi hingga ±0,01mm untuk pemasangan dan kalibrasi yang presisi. Ukuran lubang berkisar dari φ12 hingga 100 mm dengan goresan standar 5~300 mm. Dilengkapi penyangga karet ujung ganda standar, sedangkan penyangga bantalan udara AZ bersifat opsional untuk lubang di atas 20 mm guna meredam benturan keras selama pergerakan tugas berat berkecepatan tinggi. Slot internal mendukung pemasangan langsung sakelar magnetik D-M9, A93 tanpa braket tambahan untuk pemasangan kabel yang rapi. Tekanan pengoperasian berkisar dari 0,12 MPa hingga 1,0 MPa dengan tekanan penggerak minimum 0,1 MPa pada suhu sekitar -10℃~60℃. Banyak digunakan dalam pemosisian & pengepresan PCB elektronik, pengangkatan jig inspeksi, pengumpanan pengemasan, dan penjepitan pembatas otomasi umum, ia bertindak sebagai aktuator pneumatik terpandu terintegrasi yang sangat serbaguna.

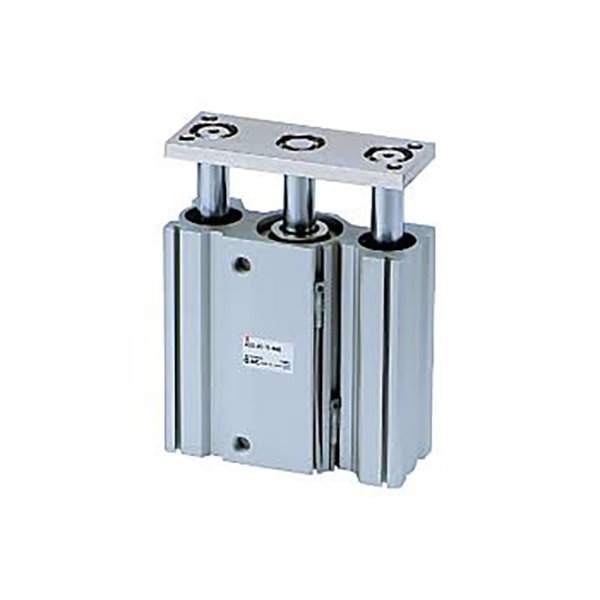

Silinder batang pemandu terintegrasi ultra-tipis seri SOLH MGQ sepenuhnya dapat dipertukarkan dengan spesifikasi SMC asli. Struktur terintegrasi barel silinder dan batang pemandu memotong ketebalan keseluruhan sebesar 50% dibandingkan dengan silinder berpemandu konvensional sehingga sangat menghemat ruang pemasangan. Ini mencakup ukuran lubang φ12~100 mm dan goresan standar 25~250 mm, ditawarkan dalam dua konfigurasi: bantalan geser paduan karbon MGQM dan bantalan bola presisi tinggi MGQL. Struktur batang pemandu ganda yang simetris memberikan ketahanan luar biasa terhadap beban lateral, defleksi, dan torsi. Versi bantalan bola MGQL mencapai akurasi anti-rotasi ±0,04°~±0,08°, sedangkan jenis bantalan geser MGQM memiliki ketahanan aus yang sangat baik, kinerja tahan debu, dan keunggulan biaya untuk kondisi berdebu tugas berat. Konfigurasi standar mencakup cincin magnetik internal, penyangga karet ujung ganda, dan pengoperasian bebas oli. Varian suhu tinggi XB6 opsional bekerja terus hingga 150℃. Beberapa lubang pemasangan disediakan pada badan silinder; sakelar magnetis dapat dipasang di empat sisi untuk lubang ≥32 mm, dan braket flensa/kaki mendukung perakitan multi-sudut. Dengan tekanan kerja minimum 0,1 MPa, tekanan ini diadopsi secara luas untuk pemosisian & pengangkatan penghenti jalur konveyor, ejeksi dan crimping PCB pada elektronik 3C, penggerak gerbang untuk mesin pengemasan, dan jig jacking. Ini menggantikan silinder terpisah ditambah rakitan pemandu eksternal untuk menyederhanakan desain mekanis. Dibandingkan dengan MGP standar dan seri MGG tugas berat, MGQ menawarkan profil tertipis dan kinerja optimal untuk pengoperasian presisi tinggi di ruang pemasangan terbatas.

Silinder batang pemandu langkah panjang tugas berat seri SOLH MGG secara dimensi dapat dipertukarkan dengan silinder tugas berat SMC yang setara. Dibangun dengan laras bundar ditambah batang pemandu bentang besar ganda yang disusun secara eksternal, alat ini menghasilkan kekakuan struktural tertinggi. Kapasitas beban lateralnya tiga kali lipat dari silinder berpemandu biasa, menghindari kendurnya batang piston akibat pukulan panjang dan defleksi struktural akibat beban berat yang eksentrik. Ukuran lubang berkisar dari φ20 mm hingga 100 mm dengan dua versi: bantalan geser paduan karbon MGGM dan bantalan bola presisi tinggi MGGL. Pukulan standar maksimum mencapai 1300 mm, jauh melebihi batas pukulan seri MGP dan MGQ. Penyangga hidraulik internal ganda hadir sebagai standar untuk menyerap energi benturan besar yang dihasilkan selama pengoperasian jarak jauh dengan kecepatan tinggi, sehingga secara efektif menurunkan kebisingan dan melindungi peralatan. Bantalan geser MGGM memiliki fitur ketahanan aus dan guncangan yang luar biasa untuk lingkungan berdebu tugas berat dan penghentian jalur konveyor yang intensif; Bantalan bola MGGL mewujudkan gesekan ultra-rendah dan pergerakan halus dengan akurasi anti-rotasi terbaik hingga ±0,02°, ideal untuk pemosisian langkah panjang presisi tinggi dan gerakan siklik berkecepatan tinggi. Desain modular terpisah memungkinkan pembongkaran terpisah dan penggantian laras silinder dan rakitan pemandu untuk perawatan berbiaya rendah. Bentuk pemasangan yang tersedia mencakup pemasangan permukaan dasar dan pemasangan flensa depan; tambahan opsional mencakup penyesuaian langkah tipe J (rentang penyesuaian 0~50 mm) dan varian suhu tinggi XB6 yang bekerja secara stabil antara -10℃ dan 150℃. Cincin magnetik internal merupakan standar, dengan alur multi-arah untuk pemasangan sakelar magnetik yang fleksibel. Tekanan pengoperasian berkisar 0,1~1,0 MPa dengan kecepatan lari maksimum hingga 1000 mm/s. Diterapkan secara luas pada platform pengangkat vertikal, pemindahan palet berat jarak jauh, posisi stopper tugas berat, dan ejeksi jig besar, ini menggantikan solusi gabungan silinder biasa ditambah tiang pemandu berat terpisah untuk menyederhanakan desain mekanis, berfungsi sebagai aktuator pneumatik pilihan untuk aplikasi otomatisasi beban berat, perjalanan jauh, dan berdampak tinggi.

Silinder meja panduan profil rendah SOLH MGF sepenuhnya dapat dipertukarkan dengan rekanan SMC yang cocok. Didesain dengan selongsong pemandu konsentris berdiameter besar yang terintegrasi, ia mematahkan batasan arah silinder batang pemandu ganda tradisional dan memberikan kinerja anti-defleksi 360° yang seragam terhadap beban eksentrik. Ketinggian pemasangan keseluruhannya berkurang 15%~20% dibandingkan dengan seri MGQ untuk tata letak kompak yang sangat datar. Ukuran lubang yang tersedia: φ40, φ63, φ100 mm dengan langkah pendek standar mulai dari 30 mm hingga 100 mm, dioptimalkan untuk pengoperasian tugas berat langkah pendek. Pin anti-rotasi internal menghasilkan torsi sangat tinggi yang diijinkan hingga 409 N·m untuk model φ100, stabil di bawah gaya eksentrik dari segala arah tanpa gangguan atau perpindahan, dengan akurasi anti-rotasi puncak ±0,05°. Pemasangan dua arah atas dan bawah didukung; T-slot di tiga sisi bodi memungkinkan pemasangan sakelar magnetis di empat sisi. Dilengkapi penyangga karet ujung ganda standar dan pengoperasian bebas perawatan bebas oli. Versi pembersihan rendah debu dengan awalan 10 memenuhi persyaratan ketat semikonduktor, elektronik 3C, dan bengkel medis. Sekitar 15% lebih ringan dari struktur konvensional, aktuator ini banyak digunakan untuk jacking benda kerja, ejeksi jig, pembalikan pengindeksan stasiun, dan dorongan tugas berat jarak pendek, menjadi aktuator pneumatik kompak ideal yang memerlukan anti-defleksi segala arah dan kapasitas torsi tinggi dalam ruang pemasangan terbatas.

Silinder batang pemandu triaksial seri SOLH TC adalah pengganti langsung untuk seri SMC MGP. Ia mengadopsi struktur tiga sumbu terintegrasi yang terdiri dari dua batang pemandu ditambah batang piston pusat, yang menampilkan kekakuan sangat tinggi. Ketahanan torsi dan kapasitas beban lateralnya lebih dari dua kali lipat dibandingkan silinder batang pemandu ganda konvensional, sehingga secara efektif mencegah defleksi dan offset posisi. Ukuran lubang yang tersedia berkisar dari φ6 mm hingga 100 mm dengan dua varian inti: Jenis bantalan bola presisi TCL menghasilkan gesekan sangat rendah dan gerakan halus untuk pengangkatan frekuensi tinggi dan pemosisian presisi; Jenis bantalan geser paduan kuningan TCM menawarkan ketahanan aus dan ketahanan benturan yang unggul untuk beban berat, lingkungan berdebu, dan pengoperasian penghentian jalur konveyor. Goresan standar mencakup 5 mm hingga 500 mm. Konfigurasi opsional mencakup penyesuaian kayuhan tipe J (rentang penyesuaian maksimal 50 mm) dan versi suhu tinggi -T yang beroperasi secara stabil dari -20℃ hingga 120℃. Konfigurasi standar mencakup cincin magnetik internal, penyangga karet ujung ganda, dan pengoperasian bebas oli. Lubang pemasangan multi-arah dan slot empat sisi untuk sakelar magnetis terintegrasi, sementara dua port udara di bagian atas dan samping memungkinkan tata letak perpipaan yang fleksibel. Aksesori flensa dan braket kaki mendukung orientasi pemasangan serbaguna. Tekanan pengoperasian berkisar antara 0,1 MPa hingga 1,0 MPa, dan lubang pemosisian patokan memastikan akurasi pengulangan yang andal. Banyak digunakan dalam pengangkatan penghenti konveyor, penanganan & crimping PCB dalam elektronik 3C, aktuasi gerbang pengemasan, ejeksi jig, dan penggerak beban eksentrik, aktuator terintegrasi ini menghilangkan kebutuhan akan rakitan pemandu eksternal yang terpisah, menyederhanakan desain mekanis dengan kinerja biaya yang sangat baik untuk stasiun presisi miniatur dan otomatisasi umum tugas menengah hingga berat.

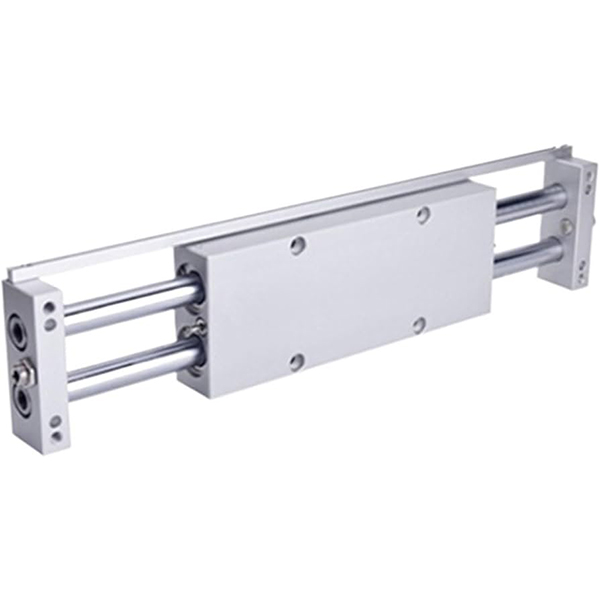

Silinder geser batang ganda seri SOLH CX2 berfungsi sebagai pengganti yang dapat dipertukarkan untuk model standar SMC CX2. Dibangun dengan piston ganda dan batang piston ganda simetris, mesin ini menghasilkan keluaran daya dorong ganda dibandingkan dengan silinder batang tunggal dengan ukuran lubang yang sama dan kekakuan integral yang unggul. Ukuran lubang yang tersedia mencakup φ10, 15, 25 mm dengan goresan standar dari 25 mm hingga 200 mm. Versi standar mengadopsi panduan bantalan geser; CXWM yang ditingkatkan (bantalan geser + penyangga hidraulik) dan CXWL (bantalan bola + penyangga hidraulik) disesuaikan untuk aplikasi benturan yang sering terjadi pada kecepatan tinggi. Batang ganda simetris memberikan kinerja anti-rotasi mekanis yang melekat dengan presisi maksimum hingga ±0,02° untuk lubang φ25, memiliki ketahanan luar biasa terhadap beban lateral dan eksentrik. Bodi ramping berprofil rendah mendukung dua bentuk perakitan: bodi silinder tetap dengan pelat ujung bergerak atau pelat ujung tetap dengan bodi silinder geser. Lubang pemasangan empat sisi dan port udara tiga arah memungkinkan pemasangan dan pemipaan yang fleksibel di ruang terbatas yang sempit. Dilengkapi penyangga karet ujung ganda standar dan pengoperasian bebas perawatan bebas oli; versi non-magnetik N opsional menghilangkan interferensi magnetik untuk kejadian yang sensitif terhadap magnet. Diterapkan secara luas dalam transfer benda kerja presisi untuk industri 3C & semikonduktor, jig mendorong & mengangkat, tata letak silinder padat di dalam peralatan kompak, aktuasi bolak-balik beban sedang untuk bengkel makanan, medis, dan kebersihan.

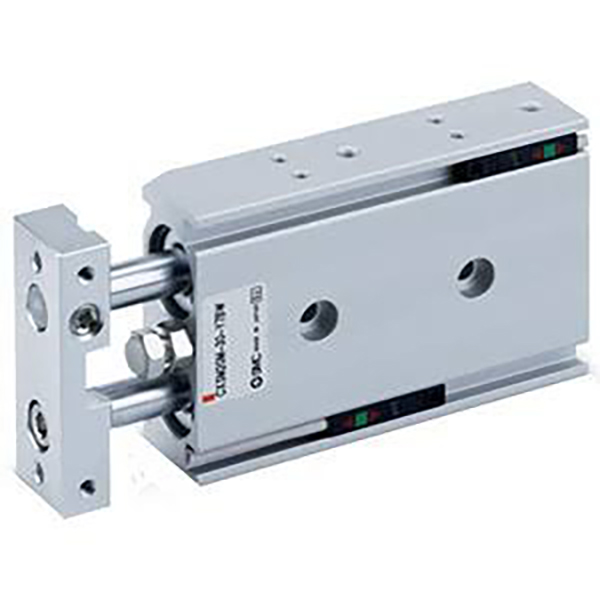

SOLH CXSJ adalah iterasi ultra-kompak yang ditingkatkan dari silinder kembar CXS klasik, yang dapat dipertukarkan dengan seri SMC CXS asli. Dibangun dengan piston ganda terintegrasi dan batang pemandu ganda, mesin ini menghasilkan daya dorong dua kali lipat pada ukuran lubang yang sama dengan akurasi anti-rotasi yang stabil ±0,1°. Dimensi keseluruhannya diperpendek dan dipersempit sebesar 10%~20% dengan bobot lebih ringan, dibuat khusus untuk tata letak peralatan internal yang sangat sempit. Tersedia empat sub-model: CXSJM dengan bantalan geser memiliki ketahanan aus yang sangat baik dan kinerja tahan debu untuk penentuan posisi umum kecepatan rendah; Jenis bantalan bola CXSJL menawarkan gesekan ultra-rendah dan gerakan halus dengan kecepatan maksimum 800 mm/s untuk pick-and-place frekuensi tinggi berkecepatan tinggi; Desain batang tembus ganda CXSJWM/CXSJWL memungkinkan pemasangan benda kerja di kedua ujungnya untuk pengangkatan sinkron bilateral dan pemosisian pemusatan. Lubang φ6 dan φ10 mendukung porting aksial dan samping sementara ukuran lainnya hanya menggunakan pipa samping. Braket sakelar magnetis yang dapat dibalik mendukung perakitan bebas gangguan 4 arah dan pemasangan kiri-kanan yang simetris. Buffer karet ujung ganda hadir sebagai standar; akhiran Z adalah singkatan dari cincin magnetik bawaan untuk sensor posisi, dan versi non-magnetik tersedia untuk skenario interferensi anti-magnetik. Kunci ekstensi opsional P dan kunci retraksi R dapat menahan aktuator dengan mantap pada posisi yang ditentukan. Ini banyak digunakan untuk penentuan posisi pick-and-place, pengepresan ringan, dan pembatasan presisi di bawah beban ringan dalam peralatan otomasi kompak untuk 3C dan jalur produksi umum.
