Silinder Mini Baja Tahan Karat Seri C85 (Standar ISO 6432, Sistem Kompatibel SMC)

Merek: SOLH oleh Richge Technology | Katalog Produk Berorientasi Ekspor

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder mini baja tahan karat seri SOLH C85 memenuhi standar internasional ISO 6432, rentang lubang φ8~25mm. Fitur: garis kompak, ketahanan korosi, kinerja kecepatan tinggi & frekuensi tinggi, operasi bebas minyak. Banyak digunakan dalam makanan, farmasi, elektronik, dan peralatan otomasi pneumatik umum.

Struktur Inti & Fitur Desain

   1. Standar: ISO 6432 (φ8–φ25), dimensi pemasangan universal untuk pasar silinder mini global.

   2. Bahan: 304 tong baja tahan karat, batang piston dan mur pengunci; tahan karat, cocok untuk kondisi kerja lembab, asam lemah dan alkali lemah.

   3. Struktur: Tutup ujung berkerut gulung, bebas batang pengikat, bentuk silinder lurus, ukuran kecil dan ringan.

   4. Varian Operasi

     -- Akting ganda batang tunggal (Standar)

     -- Akting tunggal (pengembalian pegas / perpanjangan pegas)

     - Silinder sinkron batang ganda

     -- C85K Tipe batang tidak berputar

   5. Bantalan: Bantalan karet standar; bantalan udara (akhiran C) opsional untuk φ10–25 untuk mengurangi benturan saat gerakan kecepatan tinggi.

   6. Penyegelan: Segel dua arah khusus dengan alur reservoir oli, tekanan startup rendah, masa pakai lama dalam kondisi kerja bebas oli.

   7. Deteksi Posisi: Cincin magnet internal (kode D) opsional; mode pemasangan sakelar magnetik: A=alur lintasan, B=alur pita baja.

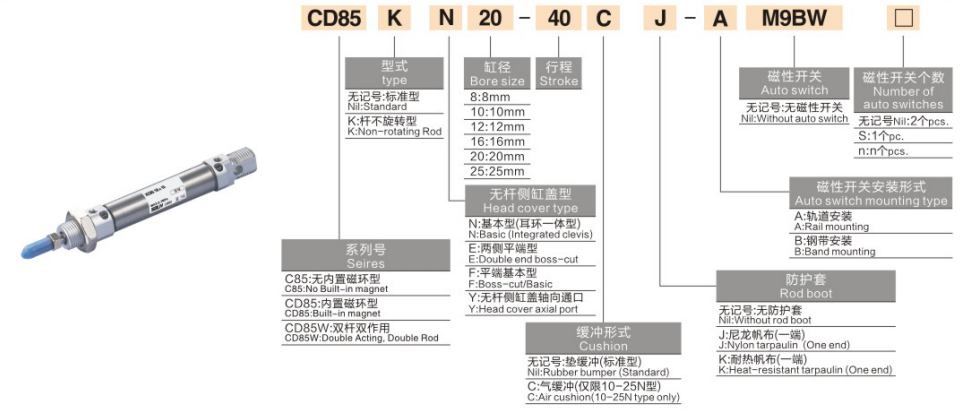

Aturan Pengkodean Model Lengkap

   1. Contoh Model: CD85N25-100C-B

  2. Contoh Referensi Pesanan：CD85N16-50

     -- Tipe dasar, lubang 16, langkah 50, magnet bawaan, bantalan karet.

Spesifikasi Teknis Standar (Aksi Ganda)

Gaya Dorong & Tarik Teoretis @0,6MPa (Batang Tunggal, Unit:N)

Bentuk Pemasangan & Model Turunan

  1. Opsi Pemasangan ISO6432

     -- N: Tipe dasar dengan clevis terintegrasi (Paling Populer)

     -- F: Pemasangan aksial ujung datar

     -- L: Pemasangan satu kaki / M: Pemasangan dua kaki

     -- G: Pemasangan flensa

     -- NU: Pemasangan clevis trunnion

   2. Versi Derivatif Utama

     -- CD85: Dengan cincin magnetik bawaan, kompatibel dengan sensor magnetik

     -- C85K: Batang piston persegi tidak berputar, posisi anti-puntir

     -- C85E: Akting tunggal (pengembalian pegas / perpanjangan pegas)

     -- CWCD85E: Silinder kerja ganda batang ganda, gerakan sinkron

Perbandingan Seleksi: C85 VS MI VS MA

   1. ✅ Acara pilihan untuk C85

     -- Industri makanan, farmasi & elektronik: Baja tahan karat, kualitas bersih, anti korosi

     -- Siklus kecepatan tinggi & frekuensi tinggi: gerakan bolak-balik pendek 50–1500mm/s

     -- Tata letak peralatan ringkas: φ8–25 bodi silinder ramping

     -- Lingkungan bengkel yang lembab & sedikit korosif

     -- Permintaan pertukaran global: dimensi universal ISO6432 untuk penggantian langsung

 Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung gaya dorong & beban horizontal, sisakan margin keamanan ≥50%; pilih lubang yang lebih kecil untuk operasi frekuensi lebih tinggi.

   2. Konfirmasi goresan: Tambahkan margin ekstra 10–20mm; langkah maksimum 400mm.

   3. Pemilihan konfigurasi

     -- Magnet bawaan: tambahkan kode D

     -- Pengurangan dampak kecepatan tinggi: pilih bantalan udara akhiran C

     -- Persyaratan anti-pelintiran: pilih versi K yang tidak berputar

     -- Cocokkan bentuk pemasangan: N/F/L/M/G sesuai dengan struktur peralatan

Ringkasan Satu Kalimat

     Silinder mini baja tahan karat SOLH C85/CD85 ISO6432 sepenuhnya dapat dipertukarkan dengan seri SMC impor, mendukung pengoperasian bebas oli berkecepatan tinggi, berbagai metode pemasangan, dan batang anti-putar opsional, aktuator linier ideal untuk jalur produksi otomatis makanan, medis, dan elektronik.
