Silinder Mini Paduan Aluminium Seri MAL | Silinder Pneumatik Ekonomis Ringan

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

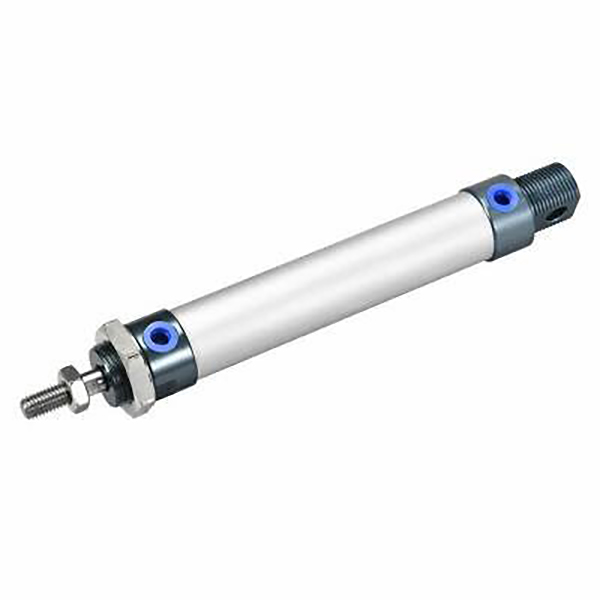

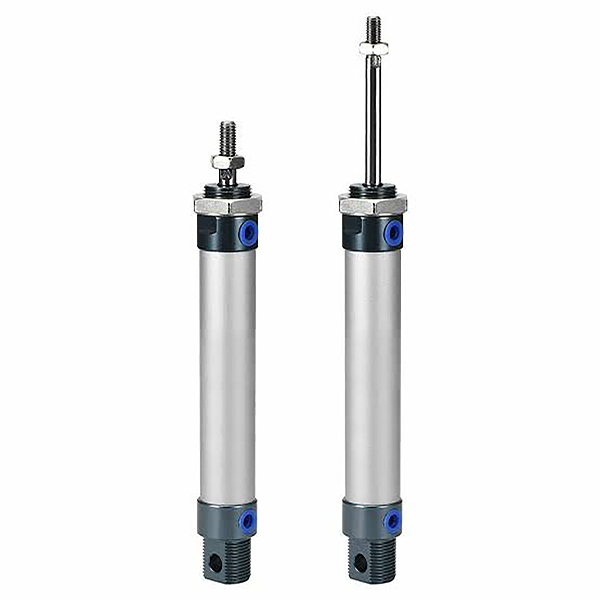

     Seri SOLH MAL adalah silinder pneumatik mini paduan aluminium ringan dan ekonomis, yang dikenal luas di pasar sebagai solusi silinder mini yang hemat biaya. Mengadopsi tabung silinder paduan aluminium anodized dan batang piston baja tahan karat, ia memiliki bobot yang sangat ringan, struktur kompak, dan biaya rendah. Dengan kompatibilitas yang kuat dengan seri MA dan CM2, produk ini ideal untuk peralatan otomatis berbeban ringan dan sensitif terhadap anggaran dalam bidang elektronik, pengemasan, industri ringan, dan skenario kerja kering dan rendah debu.

  1.1 Standar Universal & Kemampuan Pertukaran Tinggi

     Diproduksi sesuai dengan standar industri universal domestik dengan dimensi pemasangan terpadu dan spesifikasi antarmuka. Ini mencapai pertukaran struktural dan dimensi yang sangat baik dengan silinder seri MA dan CM2 mainstream, mendukung penggantian tanpa modifikasi, renovasi peralatan, dan perakitan standar batch.

  1.2 Struktur Bahan Ringan

     Dibangun dengan tabung silinder paduan aluminium anodized premium dan penutup ujung paduan aluminium, dipadukan dengan batang piston baja tahan karat anti karat. Dibandingkan dengan silinder seri MA konvensional, seri MAL memiliki bobot 15% lebih ringan dan panjang keseluruhan sekitar 10mm lebih pendek. Ini memberikan portabilitas yang luar biasa dan kinerja pemasangan yang ringkas sekaligus mengendalikan biaya secara efektif.

  1.3 Struktur Penguncian Benang Stabil

     Mengadopsi teknologi penguncian benang penutup ujung ganda dengan struktur perakitan yang ketat dan stabil. Tampilan bulat lurus yang ramping memastikan struktur keseluruhan yang sederhana dan pembongkaran, pemeliharaan, dan debugging harian yang nyaman, sehingga sangat mengurangi biaya operasional dan pemeliharaan di kemudian hari untuk jalur produksi otomatis tugas ringan.

  1.4 Diversifikasi Gerak & Turunan Fungsional

     • Akting Ganda MAL: Gerakan bolak-balik pemasukan udara ujung ganda, tipe standar paling universal untuk otomatisasi linier beban ringan konvensional.

     • Akting Tunggal MSAL (Push Out): Struktur dorong pegas, perpanjangan batang otomatis setelah listrik mati untuk mekanisme pengaturan ulang keselamatan.

     • Akting Tunggal MTAL (Tarik Kembali): Struktur pegas kembali, retraksi batang otomatis setelah listrik mati untuk skenario pemosisian pelindung.

     • Batang Ganda MALD: Batang piston keluaran ujung ganda, mewujudkan operasi sinkron dan langkah efektif dua kali lipat untuk transmisi sinkron yang presisi.

     • MALJ Pukulan yang Dapat Disesuaikan: Desain aksi ganda dengan langkah yang dapat disesuaikan, mendukung pemosisian yang presisi dan kalibrasi langkah yang fleksibel untuk tuntutan kerja yang bervariasi.

  1.5 Penyangga Fleksibel & Sistem Penyegelan Tahan Lama

     Standar dilengkapi dengan bantalan penyangga karet berkualitas tinggi untuk pengurangan kebisingan dasar dan penyerapan benturan; penyangga udara opsional yang ditingkatkan (kode C) secara efektif mengurangi getaran dan kebisingan selama operasi siklik kecepatan tinggi. Mengadopsi segel komposit dua arah gesekan rendah dengan alur penyimpanan oli internal, silinder ini memiliki tekanan awal yang sangat rendah dan pengoperasian bebas oli yang stabil, dengan masa pakai hingga 5 juta siklus.

  1.6 Konfigurasi Induksi Magnetik Opsional

     Seri MAL mendukung cincin magnetik bawaan opsional (kode S), sangat kompatibel dengan sakelar magnetik seri CS1-G dan SMC M9B. Teknologi ini mewujudkan deteksi posisi piston dan hubungan sinyal listrik yang akurat secara real-time, memenuhi penentuan posisi siklus otomatis dan permintaan pemantauan cerdas untuk peralatan otomasi tugas ringan.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Struktur Model Khas: MAL25-100S-CM-FA

 2. Contoh Pesanan Standar

     • Model Magnetik Aksi Ganda Standar: MAL32-75S-CM (lubang 32mm, goresan 75mm, ekor bulat, dengan cincin magnet)

     • Model Pengembalian Musim Semi Akting Tunggal: MTAL20-50S-U (lubang 20mm, langkah 50mm, ekor datar, reset akting tunggal)

     • Model Akting Ganda Batang Ganda: MALD25-100S-CA (lubang 25mm, langkah 100mm, ekor ayun, operasi sinkron batang ganda)

3. Parameter Teknis Inti (Tipe Standar)

4. Bagan Referensi Gaya Dorong & Ketegangan Teoritis 0,5MPa (Batang Tunggal)

 4.1 Data Kinerja Akting Ganda (MAL).

  4.2 Data Kinerja Akting Tunggal (MTAL Spring Return).

5. Bentuk Pemasangan & Model Turunan

  5.1 Metode Pemasangan Universal yang Beragam

     • CM Ekor Bulat: Pemasangan lurus standar, tipe paling universal untuk pengoperasian beban ringan linier tetap konvensional

     • CA Ekor Ayun: Struktur ekor yang dapat diayunkan, cocok untuk mekanisme mekanis berosilasi, membalik, dan menghubungkan

     • U Ekor Datar: Desain ekor datar ultra-kompak, cocok untuk tata letak ruang pemasangan yang sangat tipis dan sempit

     • Flensa Depan/Belakang FA/FB: Pemasangan flensa datar depan dan belakang, pemasangan vertikal yang stabil untuk peralatan pemosisian beban ringan

     • Braket Kaki LB: Pemasangan alas kaki aksial, pemasangan lateral yang nyaman, dan pengaturan peralatan yang fleksibel

     • Braket Telinga Ganda SDB: Struktur engsel ganda, beradaptasi dengan ayunan fleksibel dan kondisi kerja hubungan khusus

  5.2 Seri Derivatif Inti

     • Akting Ganda Standar MAL: Model ringan universal dengan cincin magnet opsional untuk otomatisasi beban ringan umum

     • Akting Tunggal MSAL/MTAL: Jenis pegas dorong keluar / pegas kembali untuk pengaturan ulang keselamatan dan skenario pemosisian pelindung

     • Batang Ganda MALD: Struktur keluaran sinkron ujung ganda, menggandakan pukulan efektif dan meningkatkan stabilitas operasi

     • MALJ Pukulan yang Dapat Disesuaikan: Desain guratan yang dapat disesuaikan untuk pemosisian presisi dan tuntutan pemrosesan guratan variabel

     • MALC Bantal yang Dapat Disesuaikan: Struktur penyangga udara yang ditingkatkan, mengurangi benturan dan kebisingan berkecepatan tinggi untuk pengoperasian siklik yang sering

6. Perbandingan Seleksi MAL vs MA

7. Panduan Pemilihan Cepat 3 Langkah

     1. Seleksi Lubang: Pilih ukuran lubang yang tepat berdasarkan berat beban aktual, sisakan margin keamanan lebih dari 50%. Prioritaskan seri MAL untuk proyek otomatisasi dengan beban ringan dan sensitif terhadap anggaran.

     2. Seleksi Pukulan: Pukulan kerja sebenarnya ditambah margin keamanan 10~20mm; ikuti batas pukulan standar: akting ganda ≤500mm, akting tunggal ≤150mm.

     3. Konfigurasi Fungsional: Pilih MAL untuk aksi ganda standar, MTAL untuk pengembalian pegas aksi tunggal, MALD untuk operasi sinkron batang ganda. Pilih bantalan udara MALC untuk pengoperasian kecepatan tinggi (>500mm/s). Lengkapi cincin magnetik S + sakelar CS1-G/M9B untuk deteksi posisi otomatis.

Ringkasan Satu Kalimat

     Silinder mini paduan aluminium ringan seri SOLH MAL memiliki struktur kompak ultra-ringan, biaya ultra-rendah dan opsi fungsional yang beragam, berfungsi sebagai solusi pneumatik paling hemat biaya untuk peralatan otomatis kecil dengan beban ringan, lingkungan kering, dan anggaran terbatas.
