Silinder Ringan Ultra-Pendek Seri CG3 | Silinder Pneumatik Kecepatan Tinggi Kompak Generasi Baru

Merek: SOLH oleh Richge Technology

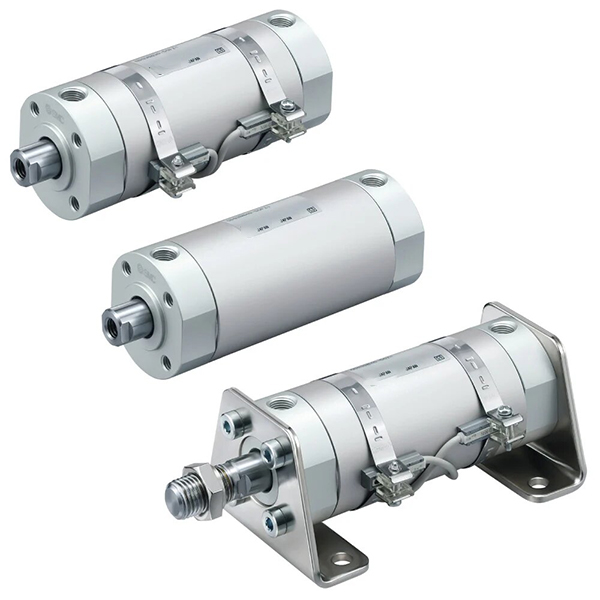

1. Ikhtisar Produk & Fitur Struktur Inti

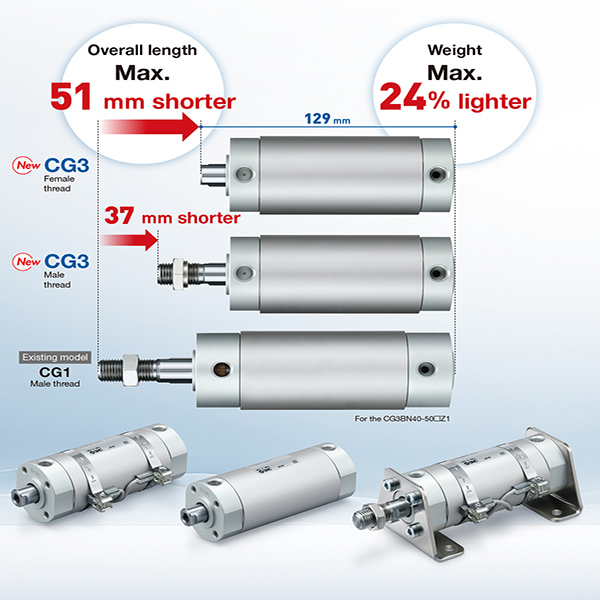

     Seri SOLH CG3/CDG3 adalah silinder pneumatik ringan paduan aluminium ultra-pendek generasi baru, yang berfungsi sebagai peningkatan dan penggantian langsung untuk seri CG1 tradisional. Ini mencakup rentang lubang lebar dari φ20 hingga φ100mm, dengan pengurangan panjang keseluruhan maksimum 51mm dan pengurangan berat 24% dibandingkan dengan CG1. Menampilkan bodi ultra-kompak, bobot ultra-ringan, pengoperasian berkecepatan tinggi dengan kebisingan rendah, dan desain bebas perawatan bebas oli, produk ini sangat cocok untuk skenario pengoperasian dengan beban sedang & ringan, langkah panjang, frekuensi tinggi, dan ruang terbatas, diterapkan secara luas di jalur produksi otomatis, peralatan elektronik, mesin pengemasan, dan sistem otomasi industri ringan.

  1.1 Standar Industri & Kemampuan Pertukaran yang Kuat

     Dikembangkan berdasarkan standar silinder bulat tipe pendek SMC generasi baru, seri CG3 menawarkan kemampuan pertukaran pemasangan yang sangat baik dengan seri CG1 lama sekaligus mencapai dimensi keseluruhan yang lebih kompak, secara efektif meningkatkan peralatan lama dan mengoptimalkan tata letak ruang mekanis tanpa modifikasi struktural yang rumit.

  1.2 Struktur Bahan Ringan Premium

     Mengadopsi paduan aluminium berkekuatan tinggi untuk tabung silinder dan penutup ujung, dipasangkan dengan batang piston krom keras. Formula material yang dioptimalkan mengurangi bobot keseluruhan sebesar 24% dibandingkan dengan CG1, menampilkan kekuatan struktural tinggi, pembuangan panas yang sangat baik, dan ketahanan terhadap deformasi yang kuat, memastikan pengoperasian frekuensi tinggi jangka panjang yang stabil.

  1.3 Struktur Kompak Terintegrasi & Perpipaan Fleksibel

     Tabung silinder terintegrasi dan struktur penutup ujung dengan desain penguncian ulir menyederhanakan pembongkaran, perakitan, dan perawatan harian. Tata letak perpipaan 4 arah yang inovatif (interval 90°) memberikan kebebasan yang sangat tinggi untuk pemasangan dan perpipaan, mengatasi hambatan pemasangan pada ruang peralatan yang sempit dan mendukung skema tata letak mekanis yang beragam.

  1.4 Jenis Gerakan yang Diversifikasi untuk Cakupan Skenario Penuh

     • Akting Ganda (CG3B): Gerakan bolak-balik pemasukan udara ujung ganda, tipe standar paling universal untuk penggerak linier otomatis konvensional.

     • Akting Tunggal (CG3S/T): S = Pegas kembali, T = Perpanjangan pegas; reset otomatis setelah listrik mati untuk interlock keselamatan dan skenario reset darurat.

     • Batang Ganda (CG3W): Gerakan sinkron batang ujung ganda, pukulan efektif dua kali lipat, dan ketahanan torsi yang sangat baik untuk mekanisme hubungan dan pemosisian khusus.

     • Batang Tidak Berputar (CG3K): Batang piston anti-torsi heksagonal, rotasi nol selama pengoperasian untuk menjamin pemosisian berulang dengan presisi tinggi.

  1.5 Sistem Penyangga & Penyegelan Kelas Atas yang Dioptimalkan

     Penyangga karet elastisitas tinggi standar (N) untuk penyerapan guncangan dasar dan pengurangan kebisingan; penyangga udara tipe A opsional untuk pengoperasian yang sering pada kecepatan tinggi guna menghilangkan benturan akhir dan memperpanjang masa pakai. Dilengkapi dengan cincin penyegel komposit gesekan rendah dan alur penyimpanan oli internal, silinder ini memiliki tekanan awal yang sangat rendah, pengoperasian yang stabil, dan kinerja perawatan bebas oli, dengan masa pakai lebih dari 8 juta siklus.

  1.6 Konfigurasi Induksi Cerdas

     Model CDG3 dilengkapi dengan cincin magnetik bawaan, kompatibel dengan sakelar magnetik seri M9B/A93/Z73 untuk deteksi posisi piston waktu nyata dan kontrol hubungan sinyal otomatis PLC; Versi non-magnetik CG3 berlaku untuk gerakan siklik sederhana tanpa persyaratan deteksi posisi.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

 1. Struktur Model Khas: CDG3BN25-100Z

  2. Contoh Pesanan Standar

     • Model Benang Wanita Bertindak Ganda Magnetik: CDG3BN32-200Z (lubang φ32, langkah 200mm, dilengkapi magnet, ulir ujung batang betina)

     • Model Pengembalian Pegas Akting Tunggal Magnetik: CDG3S40-100Z (lubang φ40, langkah 100mm, reset pegas kerja tunggal, dilengkapi magnet)

     • Model Presisi Non-Rotasi Magnetik: CDG3K50-150Z (lubang φ50, langkah 150mm, batang anti-torsi heksagonal)

3. Parameter Teknis Inti (Tipe Standar)

4. Data Dorongan & Ketegangan Teoritis 0,5MPa

  4.1 Tabel Dorong & Ketegangan Aksi Ganda (CG3B).

  4.2 Tabel Performa Akting Tunggal (CG3S Spring Return).

5. Jenis Pemasangan & Model Turunan

 5.1 Metode Pemasangan Universal yang Beragam

     • B Tipe Dasar: Pemasangan langsung melalui ulir penutup ujung, metode pemasangan paling universal dan hemat biaya untuk pengendaraan linier standar.

     • L Pemasangan Kaki: Diperbaiki dengan braket kaki aksial, yang dirancang khusus untuk pemasangan lateral dan skenario pemasangan horizontal.

     • Pemasangan Flensa F/G: Pemasangan datar flensa sisi batang / sisi tanpa batang untuk pemosisian tetap vertikal dan stabilisasi beban berat.

     • Dudukan Clevis C/D: Sambungan clevis tunggal / clevis ganda, cocok untuk struktur mekanis ayun dan linkage.

     • Dudukan Trunnion E: Pemasangan trunnion samping tanpa batang, ideal untuk kondisi kerja membalik dan mengayun.

  5.2 Seri Derivatif Inti

     • CDG3B: Tipe akting ganda magnetik (model mainstream standar)

     • CDG3S/T: Tipe akting tunggal magnetik (pegas kembali / perpanjangan pegas)

     • CDG3W: Tipe akting ganda batang ganda magnetik

     • CDG3K: Jenis batang heksagonal magnetik yang tidak berputar

     • CDG3R: Tipe pemasangan langsung ultra-tipis untuk stasiun peralatan dengan ruang terbatas

6. Perbandingan Seleksi CG3 vs CG1

7. Panduan Pemilihan Cepat 3 Langkah

     1. Seleksi Lubang: Pilih ukuran lubang yang sesuai dengan berat beban sebenarnya, sisakan margin keamanan tidak kurang dari 50%. Prioritaskan seri CG3 untuk kondisi kerja dengan beban ringan dan ruang terbatas.

     2. Seleksi Pukulan: Tetapkan langkah kerja sebenarnya ditambah margin keselamatan 10~20mm. Ikuti aturan pukulan standar: akting ganda ≤300mm, akting tunggal ≤100mm.

     3. Konfigurasi Fungsional: Pilih B untuk gerak bolak-balik aksi ganda konvensional; S untuk skenario keselamatan penyetelan ulang pegas kerja tunggal; K untuk pemosisian anti-torsi presisi tinggi. Pilih penyangga udara tipe A untuk pengoperasian kecepatan tinggi (>500mm/s) untuk mengurangi benturan dan kebisingan. Pilih model magnetik CDG3 yang cocok dengan sakelar M9B/A93 untuk deteksi posisi waktu nyata dan kontrol otomatis.

Ringkasan Satu Kalimat

     Silinder ringan ultra-pendek generasi baru SOLH CG3 memiliki bodi ringan ultra-kompak, pengoperasian berkecepatan tinggi dengan kebisingan rendah, kinerja bebas perawatan bebas oli, dan metode pemasangan yang beragam, memberikan solusi gerak linier berkinerja tinggi dan hemat ruang untuk peralatan otomatis frekuensi tinggi beban sedang & ringan.
