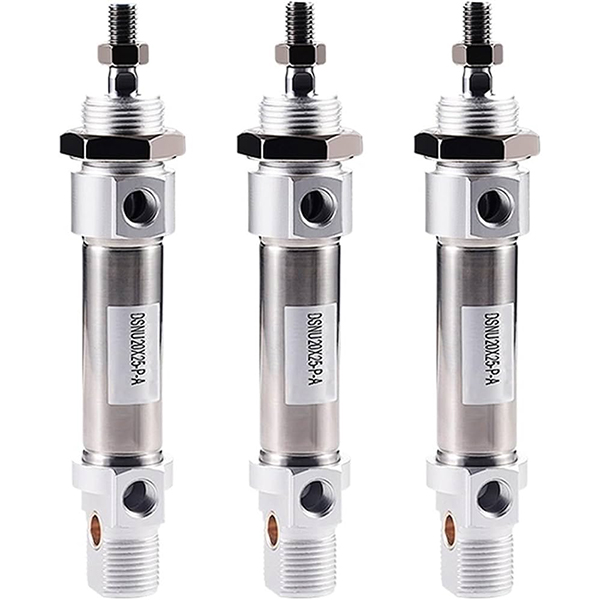

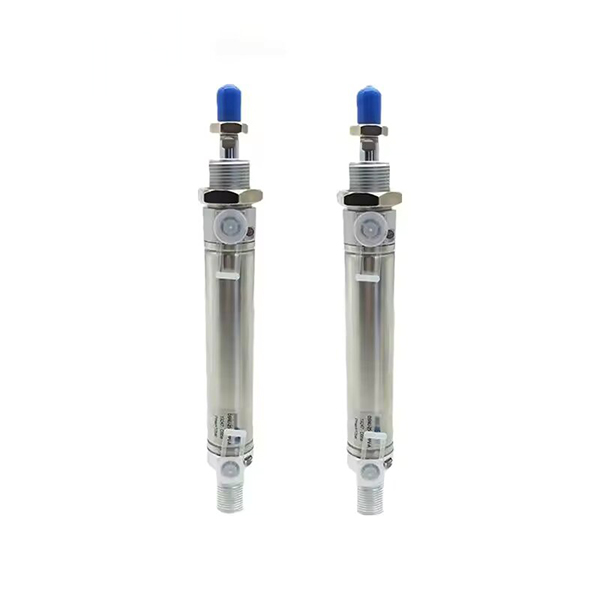

Silinder Mini Baja Tahan Karat Seri DSNU | Silinder Pneumatik Tahan Korosi Standar ISO 6432

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH DSNU adalah silinder pneumatik mini baja tahan karat berkinerja tinggi yang sepenuhnya mematuhi standar internasional ISO 6432 dan CETOP RP52P. Ini mencakup rentang lubang dari φ8 hingga φ63mm, dilengkapi tabung silinder baja tahan karat SUS304 penuh dan batang piston, bantalan pneumatik yang dapat menyesuaikan sendiri, ketahanan terhadap korosi yang unggul, dan masa pakai yang sangat lama. Kompatibel dengan seri FESTO DSNU, SMC CM2, dan Airtac MG, produk ini banyak digunakan dalam skenario makanan, farmasi, elektronik, pengemasan, tekstil, dan otomatis khusus dengan kondisi kerja lembab, asam lemah, dan alkali lemah.

  1.1 Standar Global & Dapat Dipertukarkan Penuh

     Diproduksi sesuai dengan standar industri universal ISO 6432 dan CETOP RP52P, semua dimensi pemasangan dan spesifikasi antarmuka disatukan secara global. Mesin ini dapat dipertukarkan sepenuhnya dengan silinder mini merek internasional mainstream, mendukung penggantian tanpa modifikasi dan peningkatan batch peralatan otomatis standar.

  1.2 Struktur Tahan Korosi Baja Tahan Karat Penuh

     Mengadopsi tabung silinder dan batang piston baja tahan karat SUS304 premium, dipadukan dengan penutup ujung paduan aluminium tempa. Struktur material terintegrasi menghasilkan kinerja tahan karat, anti-korosi, dan kekuatan tinggi yang sangat baik, beradaptasi sempurna dengan lingkungan yang keras seperti kelembapan tinggi, debu, asam lemah, dan alkali lemah, jauh melebihi silinder mini aluminium biasa dalam hal daya tahan.

  1.3 Struktur Perusahaan Berkerut Roller

     Mengadopsi teknologi penyegelan crimping roller profesional untuk sambungan penutup ujung dengan struktur keseluruhan yang rapat dan kokoh, ketahanan getaran yang luar biasa, dan pengoperasian yang stabil. Bentuk bulat lurus yang ramping memiliki struktur sederhana serta pembongkaran dan pemeliharaan harian yang nyaman, sehingga mengurangi biaya pengoperasian di kemudian hari.

  1.4 Diversifikasi Gerak & Opsi Ringkas Tipe Pendek

     • Akting Ganda DSNU: Gerakan bolak-balik pemasukan udara ujung ganda, tipe standar paling universal untuk otomatisasi linier konvensional.

     • DSNU-…-P Akting Tunggal (Push Out): Struktur pegas push-out, perpanjangan otomatis setelah listrik mati untuk skenario pengaturan ulang keselamatan.

     • DSNU-…-R Akting Tunggal (Tarik Kembali): Struktur pegas kembali, retraksi otomatis setelah listrik mati untuk mekanisme penentuan posisi pelindung.

     • DSNU-…-PPV Bantalan Dapat Disesuaikan Sendiri: Penyangga pneumatik cerdas dua ujung yang dapat menyesuaikan sendiri, tidak memerlukan penyesuaian manual, cocok untuk operasi kecepatan tinggi rentang tekanan penuh.

     • Tipe Pendek DSNU-S: Panjang keseluruhannya lebih pendek 35mm dan lebarnya 40% lebih sempit dibandingkan tipe standar, disesuaikan untuk skenario pemasangan ruang ultra-sempit.

  1.5 Bantalan yang Ditingkatkan & Sistem Penyegelan Gesekan Rendah

     Standar dilengkapi dengan bantalan penyangga elastis (P) untuk pengurangan kebisingan dan dampak dasar; bantalan udara PPV opsional yang dapat menyesuaikan sendiri dan inovatif, beradaptasi dengan rentang tekanan penuh 0,1~1,0MPa dengan buffering adaptif otomatis untuk pergerakan sering berkecepatan tinggi. Dilengkapi dengan segel komposit gesekan rendah dua arah dan alur penyimpanan oli internal, silinder ini memiliki tekanan awal yang sangat rendah, pengoperasian bebas oli yang stabil, dan masa pakai lebih dari 8 juta siklus.

  1.6 Konfigurasi Induksi Magnetik Presisi

     Cincin magnetik internal opsional (kode A) kompatibel dengan sakelar magnetik seri FESTO SMT dan SMC M9B, mewujudkan deteksi posisi piston akurat waktu nyata dan kontrol hubungan sinyal PLC, mendukung pemosisian siklus otomatis dan pemantauan cerdas.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

 1. Struktur Model Khas: DSNU25-100-PPV-A-MQ

  2. Contoh Pesanan Standar

     • Model Magnetik Bantalan PPV Aksi Ganda: DSNU32-75-PPV-A-MQ (lubang 32mm, langkah 75mm, pemasangan flensa lateral, dilengkapi magnet)

     • Model Bantalan Elastis Aksi Ganda Tipe Pendek: DSNU-S20-50-P-A (lubang 20mm, langkah 50mm, bodi pendek ultra-kompak, dilengkapi magnet)

     • Model Pengembalian Musim Semi Akting Tunggal: DSNU16-30-R-P-A (lubang 16mm, langkah 30mm, reset pegas, dilengkapi magnet)

3. Parameter Teknis Inti (Tipe Standar)

4. Bagan Referensi Gaya Dorong & Ketegangan Teoritis 0,5MPa (Batang Tunggal)

  4.1 Data Kinerja Akting Ganda (DSNU).

  4.2 Data Kinerja Akting Tunggal (DSNU-R Spring Return).

5. Bentuk Pemasangan & Model Turunan

  5.1 Metode Pemasangan Universal yang Beragam

     • Flensa Pelabuhan Lateral MQ: Pemasangan tetap flensa standar dengan saluran masuk udara samping, tipe paling universal untuk tata letak otomasi konvensional

     • Flensa Port Aksial MA: Desain saluran masuk udara aksial, disesuaikan secara khusus untuk ruang pemasangan aksial terbatas

     • Pemasangan Langsung MH: Struktur pemasangan langsung penutup ujung, bodi ultra-tipis untuk pemasangan di ruang sempit

     • Unit Penjepit KP: Fungsi penguncian internal untuk pemasangan posisi kayuhan sewenang-wenang dan posisi anti-offset

     • Flensa Depan/Belakang FA/FB: Pemasangan flensa datar depan dan belakang, sepenuhnya kompatibel dengan aksesori pemasangan standar ISO

  5.2 Seri Derivatif Inti

     • Standar DSNU: Tipe aksi ganda universal dengan penyangga elastis atau udara untuk otomatisasi umum

     • Tipe Pendek DSNU-S: Bodi pendek yang ringkas, eksklusif untuk skenario pemasangan di ruang ultra-sempit

     • DSNU-…-P/R Akting Tunggal: Model aksi tunggal pegas dorong keluar / pegas kembali untuk mengatur ulang kondisi kerja dengan aman

     • DSNU-…-PPV Bantalan Dapat Disesuaikan Sendiri: Buffer adaptif yang cerdas, lebih disukai untuk operasi siklik berkecepatan tinggi yang sering

6. Perbandingan Seleksi DSNU vs CM2 vs MG

7. Panduan Pemilihan Cepat 3 Langkah

     1. Seleksi Lubang: Pilih ukuran lubang yang sesuai dengan berat beban aktual, sisakan margin keamanan lebih dari 50%. Prioritaskan seri DSNU untuk pengoperasian kecepatan tinggi, ketahanan terhadap korosi, dan tuntutan pencocokan standar internasional.

     2. Seleksi Pukulan: Pukulan kerja sebenarnya ditambah margin keamanan 10~20mm; ikuti batas pukulan standar: akting ganda ≤500mm, akting tunggal ≤150mm.

     3. Konfigurasi Fungsional: Pilih bantalan udara PPV yang dapat menyesuaikan sendiri untuk pengoperasian kecepatan tinggi (>500mm/s); pilih DSNU-S tipe pendek untuk ruang instalasi sempit; cocokkan cincin magnetik + sakelar SMT/M9B untuk deteksi posisi otomatis.

Ringkasan Satu Kalimat

     Silinder mini baja tahan karat SOLH DSNU ISO 6432 memiliki struktur baja tahan karat penuh yang tahan korosi, buffering cerdas yang dapat menyesuaikan sendiri, pengoperasian tahan lama bebas oli, dan opsi pemasangan yang beragam, berfungsi sebagai solusi silinder mini universal berstandar tinggi untuk peralatan otomasi makanan, farmasi, elektronik, dan lingkungan yang keras.
