Silinder Mini Stainless Steel Seri CM2 / CDM2 (Aksi Ganda / Tunggal)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

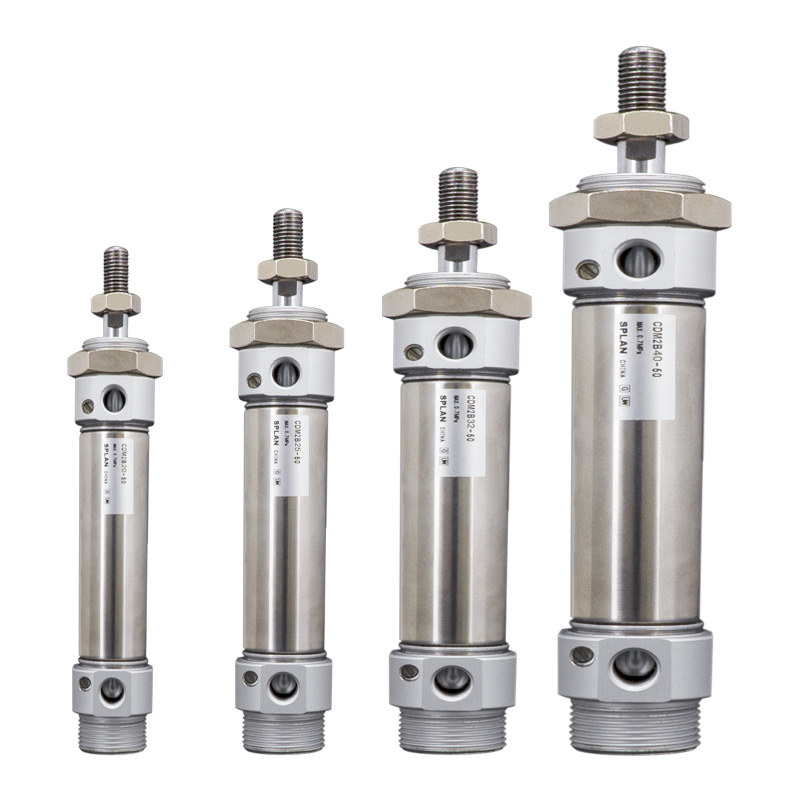

     SOLH CM2 / CDM2 adalah silinder baja tahan karat bulat standar JIS B 8356, ukuran lubang φ20/25/32/40mm. Performa diposisikan antara silinder mikro mini dan silinder standar. Keunggulan inti: ketahanan terhadap korosi, masa pakai yang lama, opsi pemasangan yang beragam, output dorong medium yang ringkas. Diadopsi secara luas untuk stasiun beban menengah makanan, farmasi, elektronik, pengemasan, dan otomasi bersih.

Struktur Inti & Fitur Desain

   1. Standar: Sesuai dengan JIS B 8356, bodi bulat dengan dimensi pemasangan universal.

   2. Bahan: laras baja tahan karat 304, batang piston dan tutup ujung, tahan karat, tahan terhadap lembab, asam lemah, alkali lemah, dan lingkungan bersih.

   3. Struktur: Tutup ujung dikunci dengan benang, garis bulat lurus, kekuatan mekanik tinggi dan perawatan mudah.

   4. Varian Operasi

     - CM2B Aksi Ganda: Pasokan udara di kedua ujungnya, model standar paling populer

     -- Akting Tunggal CM2S / CM2T: S = Pengembalian musim semi; T = Perpanjangan pegas, reset otomatis setelah pemutusan udara

     -- Batang Ganda CM2W: Batang diperpanjang di kedua sisi, gerakan sinkron, perjalanan efektif berlipat ganda

     - CM2K Non-Rotating Rod: Batang piston heksagonal, anti-twist untuk posisi yang tepat

   5. Bantalan: Bantalan karet standar; bantalan udara (akhiran A) opsional untuk mengurangi kebisingan benturan pada kecepatan tinggi.

   6. Penyegelan: Segel dua arah gesekan rendah dengan alur reservoir minyak. Tekanan awal yang rendah, pengoperasian bebas oli, masa pakai ≥8 juta siklus.

   7. Deteksi Posisi: Versi CDM2 dilengkapi dengan cincin magnetik internal, kompatibel dengan sakelar magnetik M9B/A93/Z73 untuk umpan balik posisi piston.

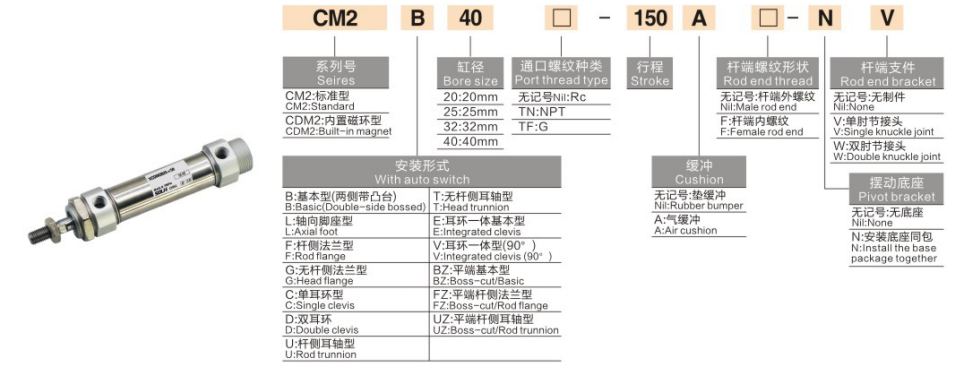

Aturan Pengkodean Model Lengkap

   1. Contoh Model：CDM2B20-100A-B

   2. Contoh Referensi Pesanan Standar

     -- CDM2B25-50-B：Bore25, stroke50, aksi ganda, magnet bawaan, bantalan karet

     -- CDM2S32-75-B：Bore32, stroke75, pengembalian pegas akting tunggal

     -- CDM2K40-100-B：Bore40, stroke100, batang piston heksagonal tidak berputar

Spesifikasi Teknis Inti Universal

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

   1. CM2B Akting Ganda

   2. CM2S Akting Tunggal (Pengembalian Musim Semi @0,5MPa)

Bentuk Pemasangan & Model Turunan

   1. Opsi Pemasangan

     -- Tipe Dasar B: Pemasangan langsung melalui ulir penutup ujung (paling umum)

     -- Pemasangan Kaki L: Pemasangan braket kaki aksial

     -- Flensa F/G: Flensa sisi batang/flensa sisi kepala

     -- Clevis C/D: Clevis tunggal/clevis ganda

     -- Trunnion E: Trunnion sisi kepala untuk gerakan mengayun

   3. Deret Derivatif Utama

     -- CDM2B: Aksi ganda standar dengan magnet internal

     -- CDM2S/T: Pengembalian pegas/perpanjangan pegas kerja tunggal

     - CDM2W: Aksi ganda batang ganda

     -- CDM2K: Batang piston heksagonal yang tidak berputar

     -- CDM2R: Versi pemasangan langsung ramping untuk ruang aksial terbatas

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong & beban horizontal yang diperlukan, sisakan margin keamanan ≥50%; pilih CM2 secara istimewa untuk aplikasi beban sedang.

   2. Konfirmasi pukulan: Tambahkan margin perjalanan ekstra 10~20mm; Pukulan maksimal: akting ganda ≤300mm, akting tunggal ≤100mm.

   3. Pencocokan konfigurasi

     -- Operasi: Akting ganda → B; pengembalian pegas akting tunggal → S; persyaratan anti-twist → K

     -- Bantalan: Tambahkan akhiran A (bantalan udara) untuk gerakan bolak-balik berkecepatan tinggi

     -- Umpan balik posisi: Pilih model yang dilengkapi magnet CDM2, cocokkan sakelar magnetik M9B/A93

Ringkasan Satu Kalimat

     Silinder pneumatik bulat baja tahan karat standar SOLH CM2/CDM2 JIS sepenuhnya dapat dipertukarkan dengan seri CM2 yang diimpor, tersedia dalam varian akting ganda, akting tunggal, batang ganda dan batang tidak berputar, beberapa opsi pemasangan, aktuator linier dorong menengah yang ideal untuk makanan, medis, elektronik, dan peralatan otomasi bersih pengemasan.
