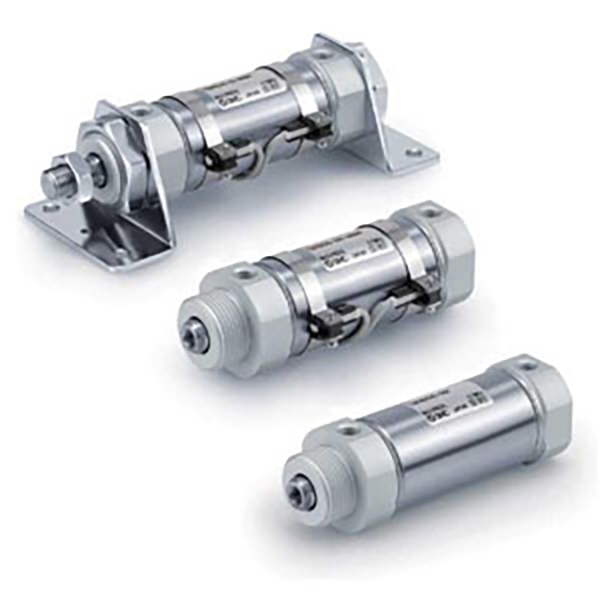

Silinder Mini Baja Tahan Karat Pendek Seri CM3 | Silinder Pneumatik Ultra-Kompak Generasi Baru

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH CM3/CDM3 adalah silinder mini baja tahan karat tipe pendek generasi baru yang dioptimalkan sebagai pengganti yang ditingkatkan untuk seri CM2 tradisional. Ini mencakup ukuran lubang dari φ20 hingga φ40, menampilkan pengurangan panjang keseluruhan maksimum 29mm dan bobot 21% lebih ringan dibandingkan dengan CM2. Dengan bodi ultra-kompak, konstruksi baja tahan karat 304 penuh, pengoperasian bebas oli, dan desain perpipaan 4 arah, produk ini secara sempurna beradaptasi dengan ruang terbatas, lembab, asam & alkali lemah, serta kondisi kerja yang bersih. Banyak digunakan dalam industri makanan, medis, elektronik, dan pengemasan untuk tugas gerak linier presisi beban sedang.

  1.1 Konstruksi Bahan Standar & Premium

     Sepenuhnya sesuai dengan standar JIS B 8356 yang dapat dipertukarkan. Seluruh tabung silinder, batang piston, dan penutup ujung mengadopsi baja tahan karat 304 berkualitas tinggi, memberikan kinerja tahan karat dan tahan korosi yang sangat baik. Ini beroperasi secara stabil di lingkungan lembab, kondisi kerja asam lemah/alkali lemah dan bengkel produksi bersih dengan kemampuan beradaptasi lingkungan yang kuat.

  1.2 Struktur Ultra-Kompak Terintegrasi

     Mengadopsi penguncian benang penutup ujung dan struktur tabung silinder terintegrasi, ukuran keseluruhan sangat diminimalkan. Desain perpipaan 4 arah yang inovatif (interval 90°) memberikan kebebasan pemasangan yang sangat tinggi, memecahkan dilema pemasangan di ruang peralatan yang sempit dan mewujudkan tata letak stasiun otomatis yang fleksibel.

  1.3 Jenis Gerakan yang Diversifikasi untuk Cakupan Skenario Penuh

     • Akting Ganda (CM3B) : Gerakan bolak-balik pemasukan udara ujung ganda, tipe paling universal untuk pengendaraan linier otomatis standar.

     • Akting Tunggal (CM3S/T) : S = Pegas kembali, T = Perpanjangan pegas; reset otomatis setelah dimatikan untuk skenario prioritas keselamatan.

     • Batang Ganda (CM3W) : Keluaran batang ujung ganda, gerakan stabil sinkron, dan langkah efektif dua kali lipat untuk mekanisme hubungan khusus.

     • Batang Tidak Berputar (CM3K) : Batang piston anti-torsi heksagonal, rotasi nol selama pengoperasian untuk persyaratan pemosisian presisi tinggi.

  1.4 Penyegelan Kelas Atas & Umur Panjang

     Dilengkapi dengan cincin penyegel dua arah gesekan rendah dan alur penyimpanan oli internal, silinder ini memiliki tekanan awal yang sangat rendah dan pengoperasian yang stabil. Desain pelumasan bebas oli standar memenuhi standar industri yang bersih. Struktur tahan aus yang dioptimalkan memastikan masa pakai lebih dari 8 juta siklus, sehingga sangat mengurangi frekuensi pemeliharaan peralatan.

  1.5 Konfigurasi Buffer & Induksi Fleksibel

     Penyangga karet standar untuk penyerapan guncangan dasar dan pengurangan kebisingan; penyangga udara tipe A opsional untuk pengoperasian sering berkecepatan tinggi guna menghilangkan benturan akhir. Model CDM3 dilengkapi dengan cincin magnetik bawaan, kompatibel dengan sakelar magnetik seri M9B/A93/Z73 untuk umpan balik sinyal posisi waktu nyata dan kontrol hubungan otomatis PLC; Versi non-magnetik CM3 untuk gerakan siklik sederhana.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Struktur Model Khas: CDM3B25-100Z

 2. Contoh Pesanan Standar

     • Model Akting Ganda Magnetik: CDM3B32-50Z (lubang φ32, langkah 50mm, cincin magnetik internal, aksi ganda)

     • Model Pengembalian Musim Semi Akting Tunggal: CDM3S20-25Z (lubang φ20, langkah 25mm, reset pegas)

     • Model Presisi Non-Rotasi: CDM3K40-100Z (lubang φ40, langkah 100mm, batang anti-torsi heksagonal)

3. Parameter Teknis Inti (Tipe Standar)

4. Data Dorongan & Ketegangan Teoritis 0,5MPa

 4.1 Tabel Dorong & Ketegangan Aksi Ganda (CM3B).

  4.2 Tabel Performa Akting Tunggal (CM3S Spring Return).

5. Jenis Pemasangan & Model Turunan

  5.1 Metode Pemasangan yang Beragam

     • B Tipe Dasar: Pemasangan langsung melalui ulir penutup ujung, metode pemasangan yang paling universal dan hemat biaya.

     • L Pemasangan Kaki: Diperbaiki dengan braket kaki aksial untuk pemasangan horizontal yang stabil.

     • Pemasangan Flensa F/G: Pemasangan flensa samping sisi batang / tanpa batang untuk posisi tetap vertikal.

     • Dudukan Clevis C/D: Sambungan clevis tunggal / clevis ganda untuk skenario berayun dan linkage.

     • Dudukan Trunnion E: Struktur trunnion samping tanpa batang untuk gerakan mengayun yang fleksibel.

  5.2 Seri Derivatif Inti

     • CDM3B: Tipe akting ganda magnetik (model mainstream standar)

     • CDM3S/T: Tipe akting tunggal magnetik (pegas kembali / perpanjangan pegas)

     • CDM3W: Tipe akting ganda batang ganda magnetik

     • CDM3K: Jenis batang heksagonal magnetik yang tidak berputar

     • CDM3R: Tipe pemasangan ultra-tipis langsung untuk stasiun dengan ruang terbatas ekstrim

6. Perbandingan Seleksi CM3 vs CM2

7. Panduan Pemilihan Cepat 3 Langkah

     1. Seleksi Lubang: Konfirmasikan ukuran lubang sesuai dengan berat beban sebenarnya, sisakan margin keamanan tidak kurang dari 50%. Prioritaskan seri CM3 untuk kondisi kerja dengan daya dorong sedang, bersih, dan tahan korosi.

     2. Seleksi Pukulan: Pukulan kerja sebenarnya ditambah margin keamanan 10~20mm. Ikuti aturan pukulan standar: akting ganda ≤300mm, akting tunggal ≤100mm.

     3. Konfigurasi Fungsional: Pilih B untuk gerak bolak-balik aksi ganda konvensional; S untuk skenario keselamatan penyetelan ulang pegas kerja tunggal; K untuk tuntutan pemosisian anti-torsi presisi tinggi.

Ringkasan Satu Kalimat

     Silinder mini baja tahan karat pendek generasi baru SOLH CM3 memiliki bodi ringan ultra-kompak, ketahanan korosi tahan karat 304 penuh, pengoperasian tahan lama bebas oli, dan metode pemasangan yang beragam, memberikan solusi gerak linier dorong menengah dengan stabilitas tinggi dan hemat ruang untuk peralatan otomasi bersih makanan, medis, elektronik, dan pengemasan.
