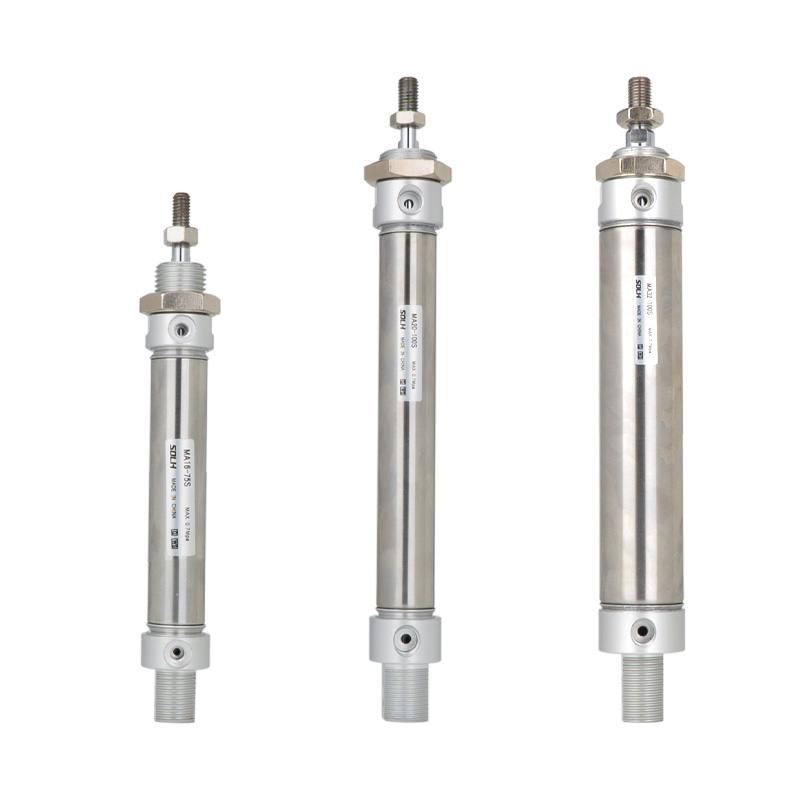

Silinder Mini Stainless Steel Seri MA (Tipe Umum Ekonomis)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder mini baja tahan karat ekonomis seri SOLH MA, ukuran lubang φ16/20/25/32/40/50/63mm. Dapat dipertukarkan dengan seri SMC CM2/CM3. Kinerja biaya tinggi, struktur matang, dimensi pemasangan universal, dan ketahanan terhadap korosi. Diterapkan secara luas di industri ringan, elektronik, pengemasan, makanan, dan peralatan otomasi kecil untuk beban ringan & sedang, sensitif terhadap anggaran, kondisi kerja bersih atau lembab.

Struktur Inti & Fitur Desain

   1. Standar: Standar internal perusahaan, sangat dapat dipertukarkan dengan SMC CM2/CM3.

   2. Bahan: laras & batang piston baja tahan karat 304, tutup ujung paduan aluminium, tahan karat untuk lembab, asam lemah, alkali lemah, dan lingkungan bersih.

   3. Struktur: Tutup ujung dan sambungan barel berkerut, struktur stabil dan biaya kompetitif, bentuk silinder lurus untuk memudahkan perawatan.

   4. Varian Operasi

     -- MA Double Acting: Pasokan udara di kedua ujungnya, model standar paling umum

     -- MSA Single Acting Spring Extend: Perpanjang secara otomatis ketika udara terputus

     -- MTA Single Acting Spring Return: Menarik kembali secara otomatis saat udara terputus

     -- MAD Double Rod: Rod direntangkan pada kedua sisi, gerakan sinkron, pukulan efektif dua kali lipat

     -- MAJ Stroke yang Dapat Disesuaikan: Akting ganda dengan penyesuaian stroke halus untuk posisi yang tepat

   5. Bantalan: Bantalan anti-tabrakan karet standar; Bantalan udara opsional MAC yang dapat disesuaikan untuk mengurangi benturan & kebisingan saat gerakan kecepatan tinggi.

   6. Penyegelan: Segel dua arah khusus dengan alur penyimpanan oli, tekanan startup rendah, pengoperasian bebas oli, masa pakai ≥5 juta siklus.

   7. Deteksi Posisi: Semua model cincin magnetik bawaan (akhiran S), kompatibel dengan sakelar magnetik AirTAC CS1-G atau SMC M9B untuk umpan balik posisi piston.

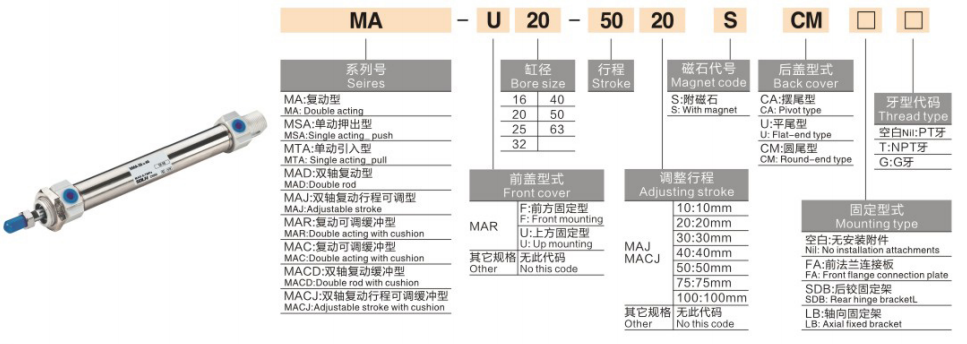

Aturan Pengkodean Model Lengkap

   1. Contoh Model:MA25-100S-CM-FA

Contoh Referensi Pesanan Standar

     -- MA32-75S-CM: Bore32, stroke75, akting ganda, ekor silinder, magnet bawaan

     -- MTA20-50S-U：Bore20, stroke50, pengembalian pegas akting tunggal, ekor datar

     -- MAJ40-100S-CA：Bore40, stroke100, stroke yang dapat disesuaikan, ekor clevis

Spesifikasi Teknis Universal

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

   1. MA Akting Ganda

   2. MTA Akting Tunggal (Pengembalian Musim Semi @0,5MPa)

Bentuk Pemasangan & Model Turunan

   1. Opsi Ekor & Pemasangan Belakang

     - CM Ekor silinder: Pemasangan lurus standar (Paling Populer)

     -- Ekor CA Clevis: Berengsel belakang untuk mekanisme ayunan

     -- U Ekor datar: Pemasangan bidang untuk ruang aksial terbatas

     -- Flensa FA/FB: Pemasangan pelat flensa depan/belakang

     -- Pemasangan Kaki LB: Pemasangan braket aksial samping

     -- Clevis ganda SDB: Sambungan berengsel untuk gerakan mengayun

   2. Versi Derivatif Utama

     -- MA: Akting ganda standar dengan magnet bawaan

     -- MSA/MTA: Perpanjangan pegas kerja tunggal/pengembalian pegas

     -- MAD: Akting ganda batang ganda

     -- MAJ: Akting ganda pukulan yang dapat disesuaikan

     -- MAC: Akting ganda dengan bantalan udara yang dapat disesuaikan

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong & beban horizontal yang diperlukan, cadangan margin keamanan ≥50%; pilih MA secara istimewa untuk beban ringan & sedang dan proyek yang sensitif terhadap biaya.

   2. Konfirmasi langkah: Tambahkan margin perjalanan ekstra 10~20mm; Pukulan maksimal: akting ganda ≤500mm, akting tunggal ≤100mm.

   3. Pencocokan konfigurasi

     -- Operasi: Akting ganda → MA; pengembalian pegas akting tunggal → MTA; penyetelan pukulan yang tepat → MAJ

     -- Bantalan: Pilih bantalan udara MAC yang dapat disesuaikan saat kecepatan lari＞500mm/s

     - Umpan balik posisi: Semua model dilengkapi dengan magnet internal, cocok dengan sakelar magnetik CS1-G / M9B

Ringkasan Satu Kalimat

     Silinder mini baja tahan karat ekonomis SOLH MA dapat dipertukarkan dengan seri SMC CM2/CM3, menyediakan banyak varian dan berbagai pilihan pemasangan, aktuator linier hemat biaya untuk otomatisasi beban ringan & sedang, pengemasan, lini produksi makanan dan elektronik.
