Silinder Bulat Ringan Aluminium Seri CG1 / CDG1

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

    Silinder bulat ringan aluminium SOLH CG1/CDG1, lubang φ20~100mm, pengganti penerus seri SMC CA1 lama dengan dimensi pemasangan yang dapat dipertukarkan sepenuhnya. Fitur: ringan, instalasi universal, tata letak perpipaan fleksibel, kebisingan rendah & kinerja kecepatan tinggi. Banyak digunakan dalam jalur konveyor otomasi, peralatan elektronik, mesin pengemasan, peralatan industri ringan untuk beban ringan & sedang, langkah panjang, dan aplikasi bolak-balik frekuensi tinggi.

Struktur Inti & Fitur Desain

   1. Standar: Silinder bulat ringan SMC generasi baru, pengganti langsung untuk seri CA1.

   2. Bahan: Laras aluminium ekstrusi & tutup ujung, batang piston berlapis krom keras. 30% lebih ringan dari silinder standar konvensional, kekuatan tinggi dan pembuangan panas yang baik.

   3. Struktur: Tutup ujung berulir, bentuk bulat lurus, pembongkaran & perawatan mudah. 4 port udara terarah (interval 90°), pengaturan perpipaan yang sangat fleksibel.

   4. Varian Operasi

     -- Aksi Ganda CG1B: Pasokan udara di kedua ujungnya, model standar paling umum

     -- Akting Tunggal CG1S / CG1T: S=Musim semi kembali; T = Perpanjangan pegas, reset otomatis setelah pemutusan udara

     -- Batang Ganda CG1W: Batang diperpanjang di kedua sisi, gerakan sinkron, kapasitas anti-torsi yang ditingkatkan

     -- Batang Non-Putar CG1K: Batang piston heksagonal untuk pemosisian presisi dan anti puntir

   4. Bantalan: Bantalan karet standar; bantalan udara (akhiran A) opsional untuk mengurangi benturan dan kebisingan dalam kecepatan tinggi.

   5. Penyegelan: Segel komposit gesekan rendah dengan alur reservoir oli, tekanan startup rendah, pengoperasian bebas oli, masa pakai ≥8 juta siklus.

   6. Deteksi Posisi: CDG1 dilengkapi dengan cincin magnetik internal, kompatibel dengan sakelar otomatis M9B/A93/Z73 untuk umpan balik posisi piston; CG1 tanpa magnet, tidak dapat memasang sakelar magnetik.

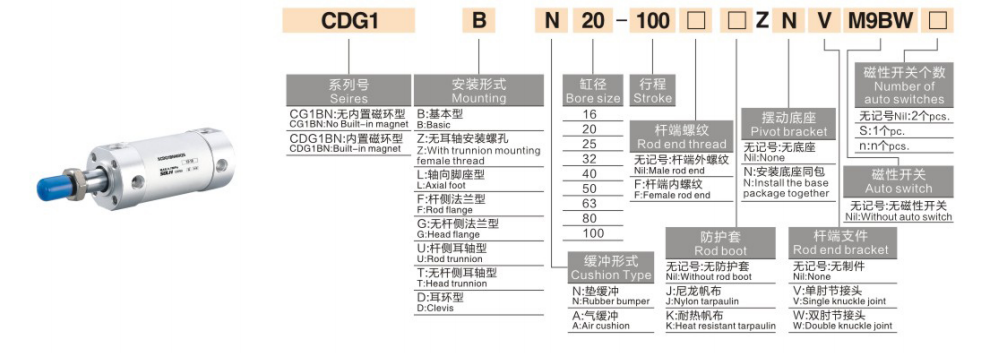

Aturan Pengkodean Model Lengkap

   1. Contoh Model: CDG1BN25-100Z

   2. Contoh Referensi Pesanan Standar

     -- CDG1BN32-200Z：Bore32, stroke200, aksi ganda, magnet bawaan, ulir batang betina

     -- CDG1S40-100Z：Bore40, stroke100, pegas balik akting tunggal, magnet internal

     -- CDG1K50-150Z：Bore50, stroke150, batang piston heksagonal tidak berputar

Spesifikasi Teknis Inti Universal

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

   1. CG1B Akting Ganda

  2. Akting Tunggal CG1S (Kembalinya Musim Semi @0,5MPa)

Bentuk Pemasangan & Model Turunan

   1. Opsi Pemasangan

     -- Tipe Dasar B: Pemasangan langsung melalui ulir penutup ujung (paling umum)

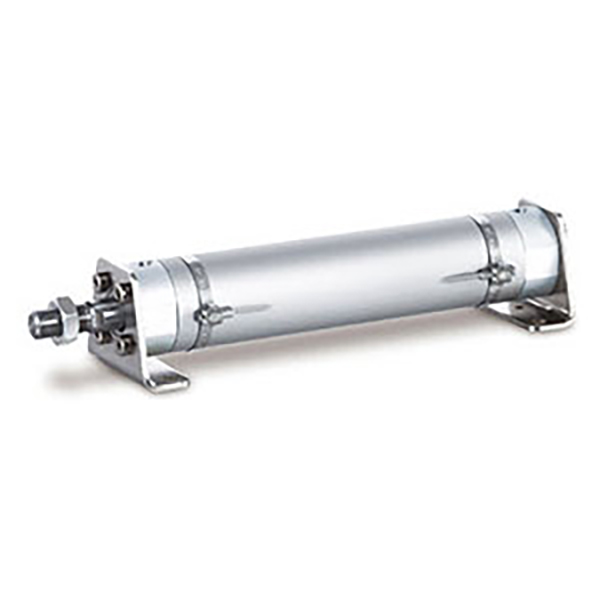

     -- L Foot Mount: Braket kaki aksial untuk pemasangan samping

     -- Flensa F/G: Pemasangan pelat flensa sisi batang/sisi kepala

     -- C/D Clevis: Clevis tunggal / clevis ganda untuk mekanisme ayunan

     -- Trunnion E: Pemasangan trunnion sisi kepala untuk gerakan berputar & mengayun

   2. Deret Derivatif Utama

     -- CDG1B: Aksi ganda standar dengan magnet bawaan

     -- CDG1S/T: Pengembalian pegas/perpanjangan pegas kerja tunggal

     -- CDG1W: Akting ganda batang ganda

     -- CDG1K: Batang piston heksagonal yang tidak berputar

     -- CDG1R: Versi pemasangan langsung ramping untuk ruang aksial terbatas

     -- CDG1KR: Pemasangan langsung + aksi ganda batang tidak berputar

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong & beban horizontal yang diperlukan, sisakan margin keamanan ≥50%; memprioritaskan CG1 untuk aplikasi beban ringan-sedang dan langkah panjang.

   2.  Konfirmasi guratan: Tambahkan margin perjalanan ekstra 10~20mm; Pukulan maksimal: akting ganda ≤1000mm, akting tunggal ≤300mm.

   3.  Pencocokan konfigurasi

     -- Operasi: Akting ganda → B; pengembalian pegas akting tunggal → S; persyaratan anti-twist → K

     -- Bantalan: Tambahkan akhiran bantalan udara A saat kecepatan pengoperasian＞500mm/s

     -- Umpan balik posisi: Pilih model yang dilengkapi magnet CDG1, cocokkan sakelar otomatis M9B/A93

Ringkasan Satu Kalimat

     Silinder bulat ringan aluminium SOLH CG1/CDG1 sepenuhnya dapat dipertukarkan dengan seri SMC CA1, desain ringan dengan perpipaan multi-arah, berbagai pilihan pemasangan, aktuator linier langkah panjang yang ideal untuk pengemasan, konveyor, dan jalur produksi otomasi elektronik.
