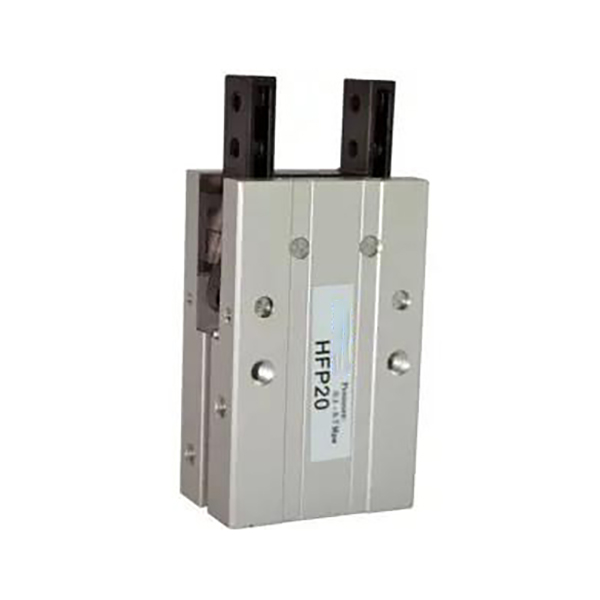

Gaya Paralel Mekanis Seri HFP

Gripper Pneumatik Paralel Ekonomis Tipe Tuas Seri HFP

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH HFP mengadopsi transmisi tuas mekanis untuk pembukaan dan penutupan paralel 2 rahang. Kekuatan inti: mekanisme tuas sederhana dengan harga kompetitif, kinerja penjepitan stabil, pemasangan universal tiga sisi, magnet pra-instal pabrik, dan masa pakai yang lama dan tahan aus. Ini adalah solusi gripper paralel ekonomis utama untuk bongkar/muat frekuensi tinggi beban ringan dan stasiun otomatis yang sensitif terhadap biaya.

Struktur Inti & Fitur Pengoperasian

     - Prinsip Kerja: Piston mendorong rakitan tuas untuk menggerakkan dua rahang untuk gerakan paralel. Penggerak tuas mekanis murni, komponen lebih sedikit, biaya perawatan rendah.

     -- Karakteristik Gaya: Rahang terjepit saat piston memanjang dan terlepas saat ditarik kembali. Gaya penjepit 20%~30% lebih tinggi daripada gaya pembuka untuk menjaga benda kerja lebih aman.

     - Stabilitas & Presisi: Permukaan kontak besar antara rahang dan bodi utama mengurangi guncangan dan meningkatkan akurasi penjepitan. Pelat pemisah logam mengisolasi permukaan gesekan untuk mengurangi abrasi dan memperpanjang masa pakai.

     - Pemasangan Fleksibel: Tiga permukaan pemasangan (samping / bawah / belakang). Alur sensor terintegrasi mendukung pemasangan sakelar magnet langsung tanpa braket tambahan.

     -- Bahan & Daya Tahan: Bodi aluminium anodisasi keras, bagian tuas tahan aus, dan rahang baja tahan karat. Siklus hidup mekanis ≥5 juta kali, cocok untuk operasi otomatisasi frekuensi tinggi yang berkelanjutan.

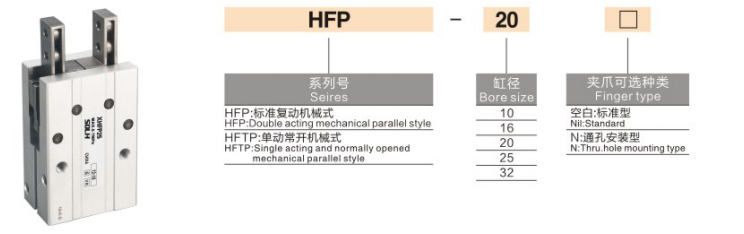

Aturan Pengodean Model Lengkap

  1. Contoh Model:HFP20+2CS1-G

 2. Contoh Referensi Pesanan Standar

     -- HFP16：Bore 16, model dasar akting ganda tanpa sakelar

     -- HFP25N：Bore 25, versi pemasangan melalui lubang

     -- HFP32+2CS1-G：Bore 32, dilengkapi dengan dua sakelar magnetik CS1-G

Spesifikasi Teknis Inti Universal (Aksi Ganda @0,5MPa)

Keunggulan Kompetitif Inti

   1. Struktur tuas kinerja biaya yang sangat baik

     - Transmisi mekanis sederhana mengurangi jumlah suku cadang. Performanya mendekati gripper paralel kelas atas sementara harganya hanya mencapai 1/2~2/3 dari model tipe rel pemandu.

   2. Kekuatan penjepitan yang lebih tinggi meningkatkan keamanan

     -- Gaya penjepitan selama perpanjangan adalah 20%~30% lebih besar daripada gaya pelepasan, sehingga menurunkan risiko benda kerja tergelincir pada kondisi beban ringan.

   3. Pemasangan universal tiga arah

     -- Lubang pemasangan tersedia di permukaan samping, bawah, dan belakang, mendukung perakitan horizontal, vertikal, dan lateral untuk memudahkan pengoperasian di lokasi.

   4. Magnet bawaan, siap untuk pemasangan sensor

     - Magnet permanen terintegrasi sebagai standar. Alur geser yang disediakan bodi untuk sakelar CS1-G; tidak diperlukan braket pemasangan tambahan.

   5. Desain tahan aus untuk pengoperasian siklus tinggi

     -- Pemisah anti-gesekan logam mengurangi abrasi komponen, memberikan masa pakai yang lama untuk jalur produksi otomatis yang berkelanjutan.

Bentuk Pemasangan & Aplikasi Industri Khas

   1. Opsi Pemasangan

     -- Pemasangan di samping: Penjepitan horizontal untuk bongkar/muat jalur perakitan

     -- Pemasangan bawah: Pengangkatan vertikal untuk cetakan injeksi & pengambilan dan penempatan peralatan mesin

     -- Pemasangan di belakang: Pegangan lateral untuk stasiun sempit terbatas

   3. Skenario Aplikasi Khas

     -- 3C & Elektronik: Mencengkeram komponen plastik mini, komponen perangkat keras, dan rumah baterai

     -- Komponen Otomotif: Pemindahan komponen stempel kecil, elemen karet, dan trim interior

     -- Pengemasan & Logistik: Memilih karton kecil, kantong plastik, dan palet mini

     - Otomatisasi Umum: Penjepitan posisi stasiun dan penanganan bolak-balik frekuensi tinggi

Perbandingan Seleksi: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang berdasarkan massa benda kerja

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Cadangan margin keamanan ≥30%.

   2. Verifikasi pukulan

     -- Pastikan pergerakan rahang ≥ dimensi luar benda kerja ditambah jarak minimal 2 mm untuk menghindari gangguan mekanis.

   3. Pencocokan konfigurasi

     -- Interlock sinyal otomatis: Lengkapi dua sakelar magnetik CS1-G untuk mendeteksi keadaan terbuka & tertutup.

     -- Tata letak peralatan terbatas: Pemasangan tiga sisi HFP memberikan solusi pemasangan yang fleksibel.

Ringkasan Satu Kalimat

     SOLH HFP gripper pneumatik paralel tipe tuas yang ekonomis dilengkapi penggerak tuas mekanis dengan gaya penjepitan yang lebih tinggi, pemasangan universal tiga sisi, dan cincin magnetik internal, solusi cengkeraman beban ringan & sedang yang ideal dan berbiaya rendah untuk 3C frekuensi tinggi, pengemasan, dan stasiun penanganan otomatis yang sensitif terhadap biaya umum.
