Merek: SOLH oleh Richge Technology

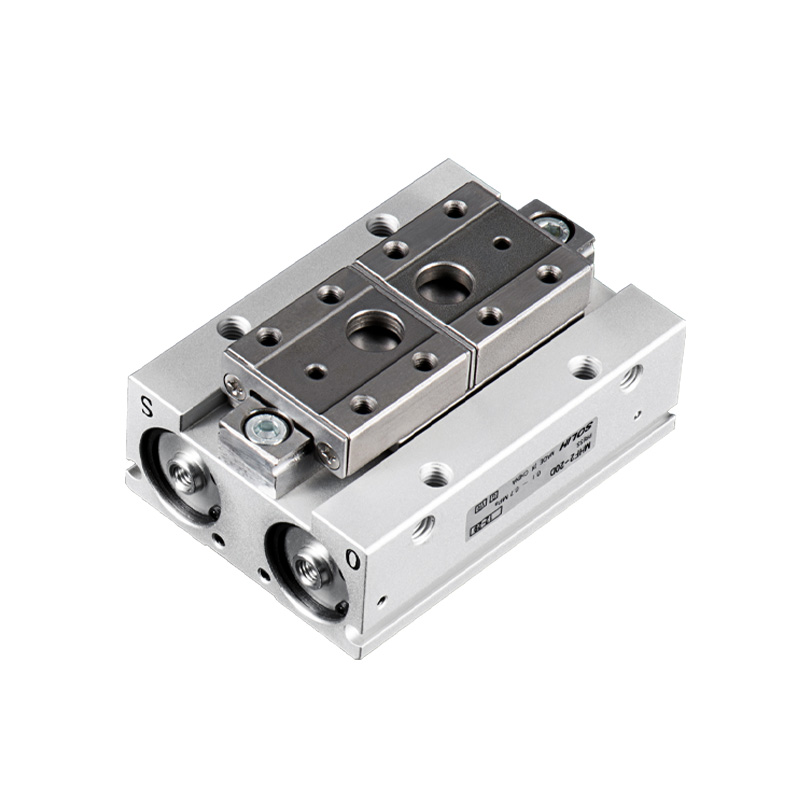

Seri SOLH MHF2 adalah pemandu linier dua rahang ultra-datar dengan gripper paralel 2 rahang. Sorotan inti: Tinggi badan hanya 1/3 dari gripper MHZ2 yang setara, secara efektif mengurangi momen tekukan ujung sambil mempertahankan presisi posisi yang tinggi. Tersedia tiga rentang langkah opsional. Struktur pemasangan empat sisi. Dirancang khusus untuk aplikasi presisi tinggi beban rendah dengan ruang terbatas: modul linier mini, EOAT robot kecil, semikonduktor, elektronik, dan stasiun perakitan presisi.
-- Struktur: Piston ganda + rel panduan linier presisi (Φ25/Φ32 mengadopsi panduan bantalan bola yang bersirkulasi). Gerakan rahang linier paralel murni tanpa berayun, kekakuan tinggi. Bodi utama paduan aluminium, rahang baja tahan karat, cincin magnetik bawaan. Alur pemasangan sakelar magnetik empat sisi; opsi pemasangan: lubang yang disadap bawah / lubang yang disadap samping / pemasangan melalui lubang.
-- Tipe aksi: Aksi Ganda D saja (kontrol udara dua arah, tidak ada versi akting tunggal). Katup throttle internal untuk kecepatan bergerak yang dapat disesuaikan dan pengoperasian yang lancar.
-- Tata letak ultra-datar: Ketinggian berkurang sekitar 66% dibandingkan dengan MHZ2 dengan gaya penjepitan yang sama, sangat menurunkan momen tekuk ujung dan meningkatkan stabilitas posisi.
-- Konfigurasi langkah: 3 opsi langkah per lubang: D(Pendek) / D1(Sedang) / D2(Panjang) untuk mencocokkan lebar benda kerja yang berbeda.
-- Akurasi Pemosisian: Akurasi pengulangan ±0,04~±0,05mm, stabil dalam siklus frekuensi tinggi.

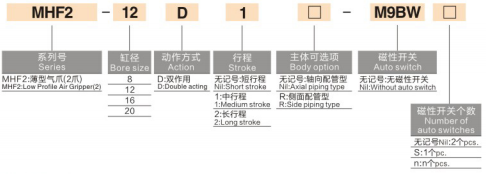

1. Contoh Model：MHF2-16D1-S-M9BW
|
Segmen |
Kode |
Keterangan |
|
1 |
MHF2 |
Seri: Gripper paralel ultra-tipis |
|
2 |
16 |
Ukuran lubang: 8,12,16,20,25,32mm (Φ25/32 spesifikasi besar baru) |
|
3 |
H/D1/D2 |
Tingkatan kayuhan / D = Pukulan pendek / D1 = Pukulan sedang / D2 = Pukulan panjang |
|
4 |
-S |
Opsi cincin magnetik Kosong = Tanpa magnet; S = Cincin magnet bawaan untuk sakelar magnetis |
| 5 | -M9B |
Jenis sakelar magnetis M9B(NPN) / M9N(PNP) / M9P Panjang kabel: standar 0,5m; L=1m L=3m |
|
6 |
Kode pemasangan akhiran |
Blank = Lubang bersadap standar 2 = Pemasangan melalui lubang F = Tipe tetap dengan rahang tunggal |
2. Contoh Pesanan Standar
2.1 MHF2-20D2-S-M9BW
-- Bore 20, D2 langkah panjang, cincin magnetik internal, sakelar magnetik M9B dengan kabel 1m.
|
Barang Parameter |
Spesifikasi Standar |
| Kuantitas Rahang |
2 rahang, pembukaan & penutupan linier paralel murni |
| Modus Operasi |
Hanya Akting Ganda (Tidak ada varian akting tunggal) |
| Tekanan Operasi |
Lubang 8: 0,15~0,7MPa Lubang 12~32: 0,1~0,7MPa (Tekanan kerja optimal: 0,5MPa) |
| Tekanan Bukti |
1,0 MPa |
| Suhu Sekitar |
-10 ~ 60℃ (tidak ada lapisan gula di dalam pipa udara) |
| Ulangi Akurasi Posisi |
Lubang 8/12：±0,05 mm Lubang 16~32：±0,04 mm |
| Frekuensi Pengoperasian Maks |
Pukulan pendek(D):120 cpm Pukulan Sedang/Panjang (D1/D2):60 cpm |
| Benang Pelabuhan Udara |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Pelumasan |
Operasi bebas minyak; Gemuk food grade NSF-H1 opsional |
| Beralih Instalasi |
Alur geser empat sisi, sakelar magnetik dapat dipasang di kedua sisi |
| Opsi Pemasangan |
Pemasangan universal bawah, samping, lubang tembus, multi-arah |
|
membosankan (mm) |
Model Lengkap |
Perjalanan Rahang Tunggal (mm) |
Pembukaan Total Maks (mm) |
Kekuatan Penjepit (N) |
Tinggi Badan (mm) |
Berat Bersih (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Catatan Penting: Kekuatan penjepitan berkurang seiring bertambahnya panjang ekstensi rahang L. Harus memeriksa momen lentur yang diijinkan selama pemilihan, faktor keamanan ≥1.5.
-- Ruang pemasangan sangat terbatas & tinggi dibatasi: modul linier ramping, efektor ujung robot mini
- Permintaan momen lentur rendah, presisi tinggi paralel stabil: semikonduktor, elektronik 3C, perakitan perangkat keras presisi
-- Persyaratan pencocokan pukulan yang fleksibel: pilih pukulan pendek/sedang/panjang untuk menyesuaikan lebar benda kerja yang berbeda
-- Perlu pemasangan multi-sudut & deteksi posisi dua sisi untuk mekanisme terintegrasi yang ringkas
-- Pilih ukuran lubang & goresan sesuai dengan batasan tinggi dan lebar benda kerja: Urutan prioritas D(pendek) → D1(sedang) → D2(panjang)
-- Tambahkan akhiran -S cincin magnetik + saklar M9B/M9N/M9P jika umpan balik posisi rahang terbuka/tertutup diperlukan oleh PLC
-- Pilihan pemasangan: Lubang sadap standar (default); akhiran -2 untuk pemasangan melalui lubang yang cocok untuk platform dan braket ramping
-- Pemeriksaan beban: Kontrol panjang ekstensi rahang L; hindari beban offset berlebihan yang melebihi momen lentur yang diijinkan
-- Lubang besar Φ25/32: Mengadopsi panduan bantalan bola bersirkulasi, kekakuan lebih tinggi untuk benda kerja yang cukup berat
SOLH MHF2 gripper pneumatik paralel aksi ganda ultra-tipis memiliki fitur desain profil ultra-rendah, tiga tingkat opsi pukulan, pemasangan empat sisi dan presisi tinggi ±0,04~±0,05mm, dilengkapi dengan sakelar magnetik seri M9 yang kompatibel, solusi cengkeraman kompak momen tekukan rendah yang ideal untuk robot miniatur EOAT, semikonduktor, dan otomatisasi perakitan presisi 3C.
