Merek: SOLH oleh Richge Technology

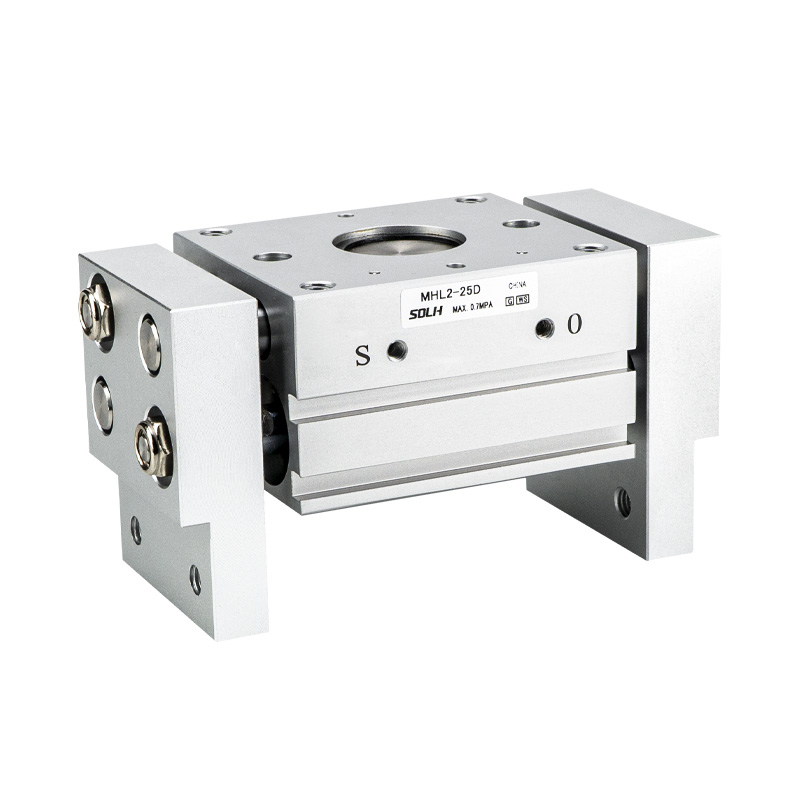

Seri SOLH MHL2 adalah gripper paralel sinkron rak & pinion lebar. Keunggulan inti: kekuatan penjepitan yang kuat, pergerakan bukaan ultra lebar, kekakuan struktural tinggi, dan opsi pemasangan serbaguna. Cocok untuk pengangkutan benda kerja yang berat & besar, cengkeraman bagian berukuran lebar, dan penjepitan paralel beban tinggi. Diadopsi secara luas dalam bongkar/muat otomatis, perlengkapan peralatan mesin, dan mesin pengemasan.
- Transmisi: Mekanisme rak & pinion memastikan gerakan rahang sinkron tanpa offset; tata letak piston ganda menghasilkan gaya penjepitan yang kuat dalam garis yang ringkas.
-Konstruksi: Bodi paduan aluminium, rahang baja tahan karat, cincin magnet bawaan. Semua poros berputar mengadopsi bantalan resin yang diresapi oli ditambah segel penghapus debu terintegrasi, ketahanan terhadap debu yang baik, dan masa pakai yang lebih lama.
-- Mode Operasi: Akting Ganda (D) saja, tidak ada varian akting tunggal. Throttle bawaan yang dapat disesuaikan untuk kontrol kecepatan yang mulus. Empat slot pemasangan sakelar magnetik untuk tata letak deteksi posisi yang fleksibel.
-- Pilihan Pukulan: 3 pukulan standar per lubang: D (Pendek) / D1 (Sedang) / D2 (Panjang), kompatibel dengan penjepitan diameter luar dan penjepitan diameter dalam untuk berbagai lebar benda kerja.
- Akurasi Posisi: Ulangi akurasi posisi ± 0,1 mm, kinerja penjepitan stabil dalam kondisi beban berat.

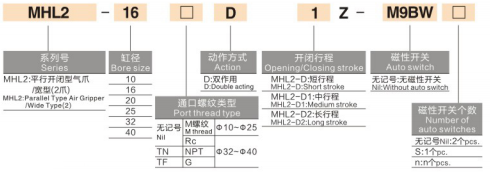

1. Contoh Model:MHL2-32D2-TF-M9BW
|
Segmen |
Kode |
Keterangan |
|
1 |
MHL2 |
Seri: Gripper pneumatik paralel bukaan lebar |
|
2 |
32 |
Ukuran lubang: 10,16,20,25,32,40mm (mencakup beban kecil, sedang & berat) |
|
3 |
H/D1/D2 |
Pukulan bertingkatD = Pukulan pendekD1 = Pukulan sedangD2 = Pukulan panjang |
|
4 |
TN/TF |
Spesifikasi utas portTN = utas NPT; TF = G thread (khusus untuk ø32/40)ø10~25 thread metrik M default |
|
5 |
-M9BW |
Model saklar magnetikM9B(NPN) / M9N(PNP) / M9PW=1m kabel / L=3m / Z=5m |
|
6 |
Akhiran Kustom |
-X28: Lebar tertutup yang dapat disesuaikan-X53: Penyegelan EPDM-X79: Pelumas kelas makanan dan opsi khusus lainnya |
2. Referensi Pesanan Standar
MHL2-40D2-TF-M9BL Bore 40, D2 langkah panjang, port ulir G, magnet internal, sakelar M9B dengan kabel 3m.
|
Barang Parameter |
Spesifikasi Standar |
| Konfigurasi Rahang |
2 rahang, pembukaan & penutupan linier paralel |
| Modus Operasi |
Hanya Akting Ganda |
| Tekanan Operasi |
ø10~25: 0,15~0,6 MPaø32~40: 0,1~0,6 MPa (Direkomendasikan: 0,5 MPa) |
| Tekanan Bukti |
1,0 MPa |
| Suhu Sekitar |
-10 ~ 60℃ (tidak ada lapisan gula di dalam pipa) |
| Ulangi Akurasi Posisi |
±0,1mm |
| Frekuensi Pengoperasian Maks |
Berkurang seiring peningkatan bore & strokeø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Benang Pelabuhan Udara |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT opsional) |
| Pelumasan |
Operasi bebas minyak; gemuk food grade / suhu tinggi tersedia berdasarkan permintaan |
| Pemasangan Sakelar Magnetik |
Empat slot pemasangan, mendukung 1 ~ 2 sakelar magnetik |
| Cara Pemasangan |
Lubang yang disadap bodi / dudukan samping / dudukan aksial / lubang tembus, kompatibel dengan multi-orientasi |
|
Lubang (mm) |
Jarak Penjepit Referensi (mm) |
Kekuatan Penjepit (N) |
Kode Model D/D1/D2 |
Stroke Satu Sisi (mm) |
Total Rentang Pembukaan (mm) |
Berat Bersih (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Catatan: Jarak penjepit referensi: 40mm untuk ø10~25; 80mm untuk ø32~40. Kekuatan penjepitan efektif menurun ketika ekstensi rahang meningkat. Faktor keamanan ≥1,5 harus dicadangkan selama verifikasi beban.
-- Benda kerja berat/besar yang memerlukan gaya penjepitan yang kuat dan langkah bukaan yang lebar, seperti pipa berat, pelat, dan baki material
-- Aplikasi yang menuntut gerakan paralel sinkron tanpa defleksi, dengan tata letak pemasangan multi-arah yang fleksibel
-- Kondisi kerja keras yang rawan debu (pemuatan alat mesin, penanganan komponen pengecoran), memerlukan ketahanan debu yang andal dan masa pakai yang lama
-- Sistem yang memerlukan penjepitan diameter luar dan penjepitan diameter dalam, kompatibel dengan berbagai ukuran komponen melalui opsi 3 tak
-- Tentukan beban terlebih dahulu sebelum pemilihan lubang: Hitung gaya penjepitan yang diperlukan berdasarkan berat benda kerja, panjang ekstensi rahang, dan faktor keamanan ≥1,5, lalu cocokkan ukuran lubang yang sesuai.
-- Pilih kayuhan menurut lebar benda kerja: Urutan prioritas D(pendek) → D1(sedang) → D2(panjang), hindari kayuhan berlebihan yang berlebihan.
-- Deteksi posisi: Dilengkapi dengan sakelar magnetik seri D-M9□ (NPN/PNP/non-kontak) untuk umpan balik rahang terbuka/tertutup; empat slot pemasangan memungkinkan pengaturan yang fleksibel.
-- Konfigurasi pemasangan & port: ø10~25 mengadopsi M5×0,8; ø32~40 pilih Rc1/8 dengan thread TN/TF/NPT. Pilih alas pemasangan yang disadap / tembus / samping sesuai dengan permukaan pemasangan.
-- Perlindungan & pemeliharaan debu: Pengikis debu terintegrasi standar. Tambahkan versi khusus tahan debu -X85/-X86 untuk lingkungan dengan debu berat; bersihkan bantalan dan cincin penyegel secara teratur.
SOLH MHL2 rack & pinion gripper pneumatik paralel langkah lebar menghasilkan kekuatan penjepitan yang berat dengan tiga opsi langkah, struktur tahan debu bawaan dan pemasangan multi-arah, kompatibel dengan pegangan diameter luar & dalam, gripper tugas berat yang ideal untuk pemuatan peralatan mesin, penanganan pelat & baki, dan peralatan otomatisasi pengemasan.
