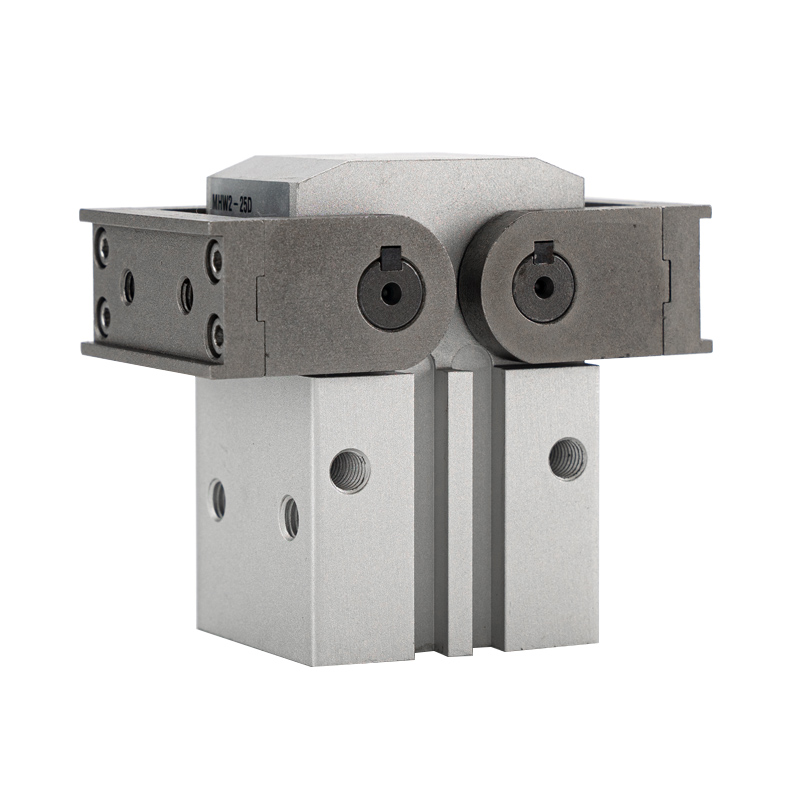

Pegangan Pneumatik Ayunan Rak & Pinion Seri MHW2 180°

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MHW2 adalah gripper ayun 2 rahang yang digerakkan oleh rak & pinion dengan total sudut bukaan 180°. Kekuatan inti: gerakan sinkron roda gigi yang presisi, sudut ayun 180° yang sangat lebar, garis luar yang hemat ruang, slot pemasangan sensor empat sisi, dan konstruksi tahan lama yang tahan debu. Diadopsi secara luas untuk membalik benda kerja, memuat/membongkar, mencengkeram komponen berukuran besar, dan stasiun ruang terbatas, dan menjadi pilihan utama untuk aplikasi gripper ayun sudut besar.

Struktur Inti & Fitur Desain

     - Prinsip Kerja: Silinder mendorong rak ke pinion penggerak untuk rotasi sinkron; dua rahang berayun secara simetris. Penyatuan roda gigi memastikan sinkronisasi yang sangat baik, gaya penjepitan yang seragam tanpa penyimpangan offset.

     - Karakteristik Ayunan: Setiap rahang berputar hingga 90°, total bukaan bilateral 180°. Rahang yang terbuka penuh berdiri tegak lurus dengan badan silinder, menempati ruang proyeksi minimum, ideal untuk penanganan material yang memerlukan penghindaran mekanis.

     - Tata Letak Tubuh: Perumahan aluminium anodisasi keras persegi dengan cincin magnetik bawaan. Alur sensor empat sisi (atas/bawah/kiri/kanan) mendukung pemasangan langsung sakelar magnetik M9B / A93, pengaturan sensor tidak terbatas.

     -- Bahan & Perlindungan: Silinder oksidasi keras, rahang baja paduan berkekuatan tinggi, dan struktur penyegelan tahan debu. Jarak bebas yang sempit mencegah intrusi benda asing, kinerja stabil dalam kondisi bengkel berdebu, dan masa pakai lebih lama.

     - Mode Operasi: Akting ganda (D). Dorongan silinder dua arah menggerakkan putaran gigi maju/mundur untuk mewujudkan pembukaan dan penutupan rahang.

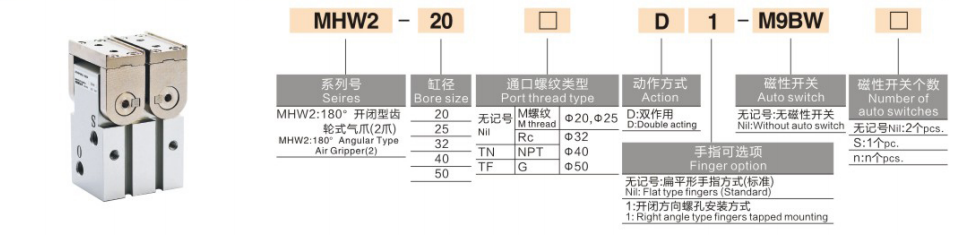

Aturan Pengodean Model Lengkap

 1. Contoh Model:MHW2-32D-M9BW

  2. Contoh Referensi Pesanan Standar

     -- MHW2-25D：Bore 25, model dasar aksi ganda tanpa sakelar magnet

     -- MHW2-40D-M9B：Bore 40, aksi ganda dilengkapi dengan sakelar magnetik M9B

Spesifikasi Teknis Inti Universal (Tekanan Pasokan 0,5MPa)

Keunggulan Kompetitif Inti

  1. Sudut ayunan ultra lebar 180° & pemanfaatan ruang yang sangat baik

     -- Rahang berdiri vertikal terhadap badan pada bukaan penuh, hanya menempati ruang proyeksi silinder, cocok untuk stasiun sempit dan proses yang memerlukan penghindaran benda kerja & gerakan membalik.

  2. Transmisi sinkron gigi presisi tinggi

     -- Penggerak meshing rak & pinion, kesalahan sinkron ≤0,1°, penjepitan simetris seimbang, efektif mencegah tergelincirnya benda kerja yang disebabkan oleh gaya unilateral.

  3. Tata letak sensor fleksibel 360°

     -- Sakelar magnetik dapat dipasang pada empat permukaan bodi untuk mencapai pemantauan posisi segala arah, pemasangan dan commissioning yang mudah untuk orientasi pemasangan apa pun.

  4. Struktur tahan debu untuk lingkungan yang keras

     - Penyegelan yang dioptimalkan dan celah internal kecil menghalangi masuknya debu; masa pakai mekanis ≥5 juta siklus, stabil untuk jalur produksi otomatis siklus tinggi jangka panjang.

 Bentuk Pemasangan & Aplikasi Industri Khas

  1. Opsi Pemasangan

     -- Pemasangan horizontal aksial: Penjepitan horizontal untuk bongkar muat jalur perakitan

     -- Pemasangan vertikal memanjang: Pengangkatan vertikal untuk stasiun pembalikan benda kerja

     -- Pemasangan di sisi lateral: Penjepitan samping untuk ruang peralatan terbatas yang sempit

  2. Skenario Aplikasi Khas

     -- Peralatan Elektronik & Rumah Tangga: Mencengkeram dan membalik rumah, panel, dan komponen berukuran besar

     -- Suku Cadang Otomotif: Pengangkutan rumah lampu, trim interior dan coran kecil

     - Logistik & Pengemasan: Menangani kotak, palet, dan bahan berlaras

     - Otomatisasi Mesin & Cetakan Injeksi: Memilih benda kerja berukuran besar dari peralatan mesin dan mesin cetak

Perbandingan Seleksi: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Panduan Pemilihan Cepat 3 Langkah

  1. Pemilihan lubang berdasarkan massa benda kerja

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Cadangan margin keamanan beban ≥30%.

  2. Verifikasi sudut ayunan

     -- Sudut ayun rahang tunggal standar 90°, total bukaan 180°. Pastikan jarak yang cukup untuk mengakomodasi dimensi benda kerja dan perjalanan penghindaran.

  3. Pencocokan konfigurasi

     -- Umpan balik sinyal posisi: Gunakan slot pemasangan empat sisi dengan sakelar magnetik seri M9B untuk tata letak yang fleksibel terlepas dari orientasi pemasangan.

     -- Lingkungan bengkel yang berdebu: Prioritaskan MHW2 karena struktur penyegelan tahan debu yang unggul.

Ringkasan Satu Kalimat

     SOLH MHW2 rack & pinion 180° swing pneumatic gripper mengadopsi transmisi sinkron gigi dengan pemasangan sakelar magnetik empat sisi dan penyegelan tahan debu, mendukung pembalikan benda kerja beban sedang dan penanganan material; gripper ayun hemat-ruang yang ideal untuk pengemasan, otomotif, dan stasiun ruang terbatas otomasi umum.
