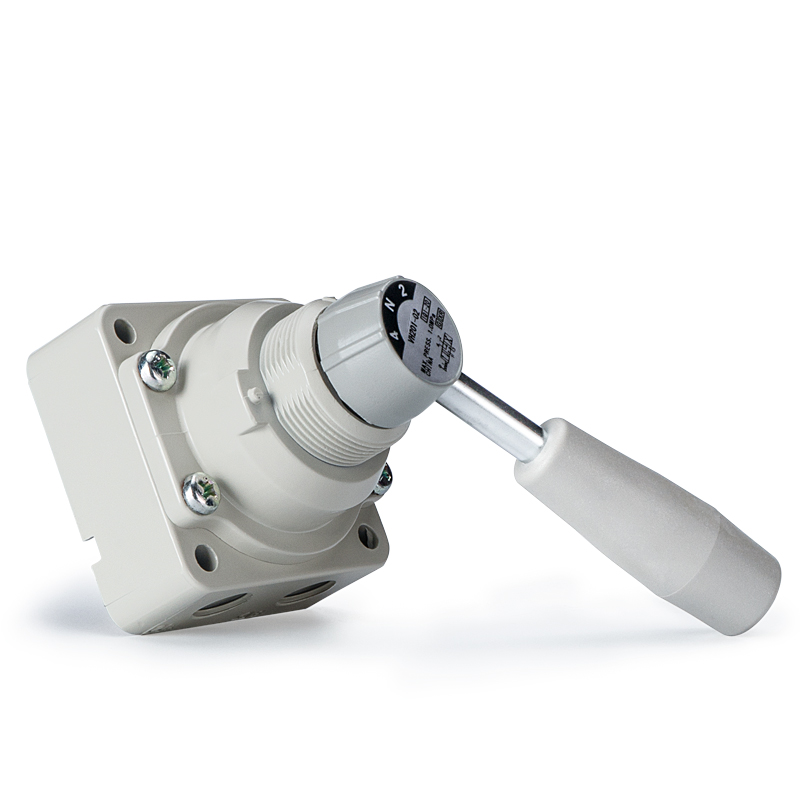

Katup tangan putar manual 90° 4 arah seri SOLH VH mengalihkan sirkuit udara dengan pegangan berputar, dengan tiga fungsi tengah opsional: 3 posisi tengah tertutup, 3 posisi knalpot tengah, dan tipe 2 posisi. Mengadopsi segel spul putar yang presisi untuk kebocoran internal yang sangat rendah, ia dilengkapi bodi paduan seng / aluminium die-cast dan masa pakai yang lama bebas pelumasan, dengan kunci posisi mekanis bawaan untuk menghindari pengoperasian yang tidak disengaja. Mendukung tata letak perpipaan port samping dan port bawah, tersedia untuk pemasangan panel rata atau pemasangan bodi langsung, dengan ukuran port dari Rc1/4" hingga 1" dan tekanan pengoperasian maksimal 0,7~1,0MPa. Versi tertutup tengah menjaga tekanan penjepitan silinder selama pematian, sementara knalpot tengah melepaskan tekanan sepenuhnya untuk perawatan yang aman. Banyak digunakan untuk pembalikan silinder manual, ventilasi commissioning peralatan, isolasi sumber udara darurat, pengoperasian manual mesin semi-otomatis, dan bangku tes pengajaran pneumatik.

Katup si kecil mekanis port 2/3 miniatur SOLH VM1 (VM100) sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Mengadopsi struktur penyegelan si kecil yang ringkas dan andal, ia memiliki lebar 11mm yang sangat sempit dan berat hanya 60g untuk pemasangan yang mudah tertanam & bertumpuk padat di dalam mesin. Tekanan pengoperasian berkisar dari vakum -100kPa hingga tekanan positif 1,0MPa, dengan desain bebas pelumasan, kekencangan luar biasa, dan ketahanan debu yang kuat. Tersedia beberapa opsi thread termasuk M5, Rc1/8, NPT1/8 & G1/8, mendukung tata letak perpipaan port samping dan port bawah. Serangkaian lengkap kepala aktuator yang dapat dipertukarkan ditawarkan: pendorong standar/pendek, tuas rol anti-pantulan lurus/pendek/satu arah, tombol tekan datar, penghenti darurat jamur kuning, tombol indikator hijau, tuas engsel, dan kenop putar yang dapat dikunci, dengan varian NC/NO 2-port & 3-port yang lengkap. Diterapkan secara luas untuk deteksi batas langkah silinder, commissioning jog manual, interlock darurat keselamatan, peralihan udara perlengkapan jig mini, dan sirkuit pemicu vakum, ini bertindak sebagai pemicu sinyal udara mekanis universal untuk peralatan otomasi kompak.

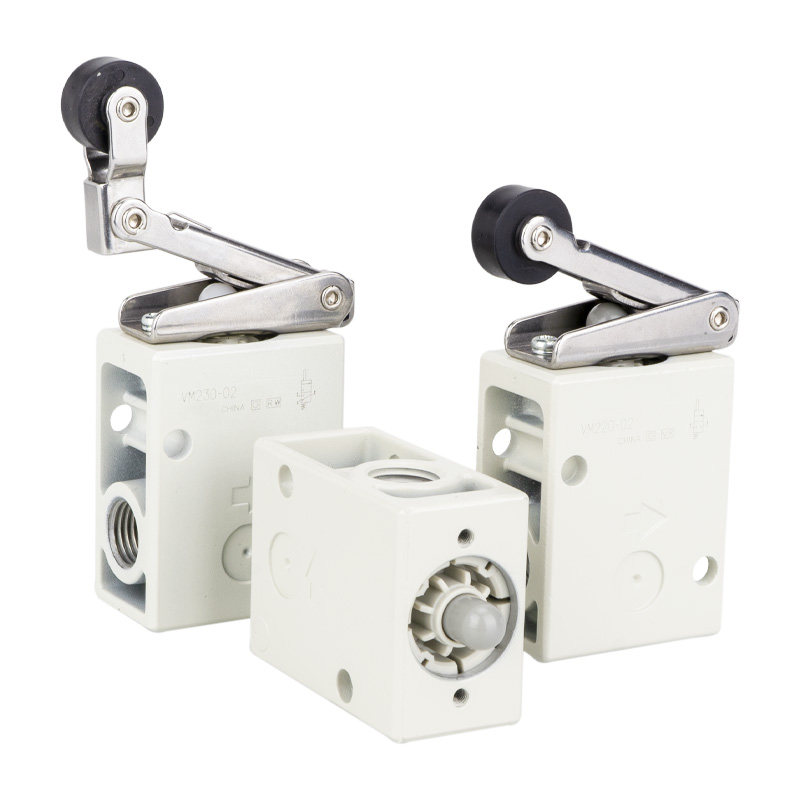

Katup si kecil mekanis sedang SOLH VM2 (VM200) sepenuhnya dapat dipertukarkan dengan model SMC yang cocok. Menampilkan konstruksi si kecil sedang dengan koefisien aliran Cv=0,87, kapasitas alirannya sekitar 8 kali lebih tinggi dari seri mini VM1, dilengkapi dengan port Rc1/4 standar dan ulir NPT/G1/4 opsional. Ia bekerja di bawah 0~1,0MPa dan tidak kompatibel dengan vakum, mengadopsi segel poppet tahan aus bebas pelumasan dan bodi logam yang kuat. Tersedia tata letak perpipaan port samping dan port bawah, didukung oleh jajaran lengkap aktuator yang dapat diganti: roller POM standar / tuas roller tahan abrasi baja keras, roller anti-pantulan satu arah, pendorong lurus, tombol tekan datar, kepala penghenti darurat jamur kuning, tombol indikator hijau, dan kenop engsel yang dapat dikunci. Varian roller baja yang diperkeras cocok dengan lini produksi tugas berat dengan keausan tinggi. Banyak digunakan untuk deteksi batas langkah silinder & meja geser, commissioning jog manual peralatan, peralihan udara perlengkapan jig, dan interlock darurat keselamatan, ini berfungsi sebagai katup pemicu udara mekanis utama untuk pengemasan, tekstil, percetakan, dan jalur produksi otomasi umum.

Katup mekanis si kecil 3-port sedang SOLH VM4 (VM400) sepenuhnya dapat dipertukarkan dengan model SMC yang setara, diposisikan di antara seri VM1 mini dan VM2 aliran tinggi. Keunggulan intinya terletak pada kompatibilitas dengan rentang tekanan penuh mulai dari vakum -100kPa hingga tekanan positif 1,0MPa, sebuah fitur yang tidak tersedia di VM2. Ini mengadopsi port Rc1/8 standar dengan thread NPT/G1/8 opsional dan kapasitas aliran Cv=0,38, mendukung tata letak perpipaan port samping dan bawah. Dibuat dengan bodi logam padat, tahan benturan 1000m/s² dan getaran berat, cocok untuk jalur produksi tugas berat yang berat, dengan segel poppet tahan debu bebas pelumasan untuk masa pakai yang lama. Satu set lengkap aktuator yang dapat dipertukarkan disediakan: tuas roller baja anti-abrasi standar / yang diperkeras, roller anti-pantulan satu arah, pendorong lurus, tombol berhenti darurat jamur multi-warna, kenop putar posisi 2/3, tombol tekan yang dapat dikunci, dan tuas engsel pengalih. Diterapkan secara luas dalam deteksi batas langkah silinder & meja geser, sirkuit adsorpsi/pelepasan vakum, commissioning jog manual peralatan, interlock darurat keselamatan mesin, dan peralihan perlengkapan jig, ini adalah katup pemicu mekanis medium yang ideal untuk kondisi kerja yang memerlukan kompatibilitas vakum dan ketahanan guncangan yang kuat.

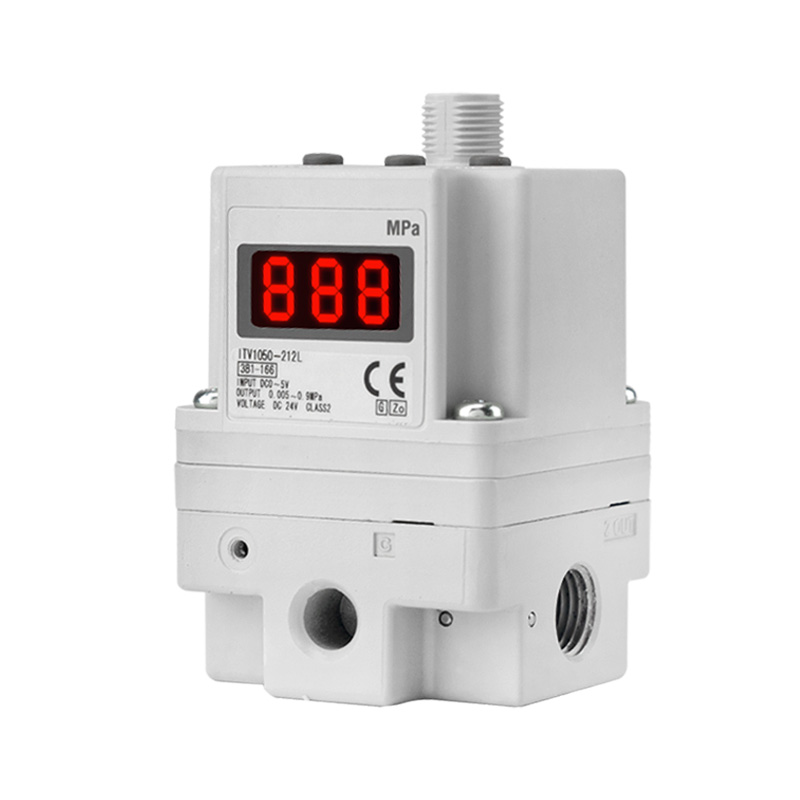

Katup proporsional elektro-pneumatik aliran tinggi SOLH ITV sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Mengadopsi sistem umpan balik tekanan loop tertutup, ia menerima tegangan DC0–10V, sinyal analog arus 4–20mA, dan komunikasi fieldbus opsional termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai pengaturan tekanan udara jarak jauh tanpa langkah dan presisi tinggi dengan akurasi kontrol FS ±1% dan perlindungan debu & percikan IP65. Tiga seri mencakup rentang aliran yang berbeda: ITV1100 untuk aliran mikro rendah, ITV2100 untuk aliran medium universal, dan ITV3100 untuk aliran deras tinggi hingga 4400 L/mnt ANR, dengan tekanan yang dapat disesuaikan dari 0,005 hingga 0,9 MPa. Mendukung ulir Rc/NPT/G dan fitting push-in, tampilan digital LED internal, dan alarm diagnosis mandiri di bawah catu daya rendah DC24V. Diterapkan secara luas untuk aktuasi silinder lubang besar, kontrol tegangan konstan film & kawat, proses presisi semikonduktor & optik, penyaluran & pelapisan otomatis, peralihan tekanan multi-tahap untuk peralatan pengelasan dan memukau, menggantikan beberapa regulator manual untuk mewujudkan kontrol tekanan terpusat digital pada jalur produksi otomatis.

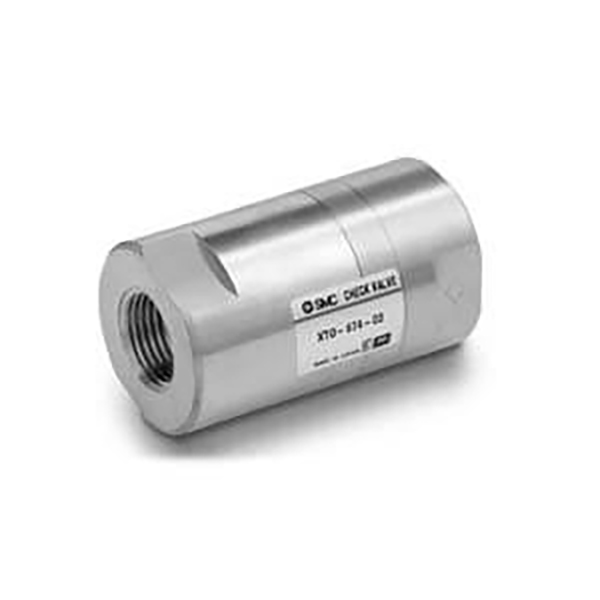

Katup periksa inline SOLH XTO674 dan INA14 berbagi platform struktural yang sama dengan tekanan retak sangat rendah 0,01MPa, kompatibel dengan udara bertekanan dan air bersih untuk perlindungan anti-aliran balik dalam pipa fluida vakum dan tekanan rendah. XTO674 adalah versi kriogenik berbahan kuningan yang bekerja hingga -30℃; Seri standar INA14 menyediakan bodi kuningan atau baja tahan karat SUS304, dilengkapi dengan segel NBR standar ditambah FKM tahan oli & suhu tinggi opsional serta segel CR tahan cuaca. Desain ulir inline yang ringkas dengan tanda panah aliran dapat langsung dipasang di pipa tanpa braket tambahan, secara efektif mencegah hilangnya vakum dan membalikkan aliran udara saat dipasang di antara generator vakum dan cangkir hisap. Kedua seri ini memiliki dimensi keseluruhan dan ukuran ulir yang identik untuk pertukaran medan langsung tanpa modifikasi pipa, diterapkan secara luas pada peralatan kriogenik, jalur produksi vakum, sirkuit fluida suhu tinggi tahan korosi, serta pipa pneumatik & air umum untuk retensi tekanan satu arah dan pencegahan aliran balik.

Silinder geser linier rel L sisi ultra-tipis SOLH HLH mengadopsi rel pemandu bola resirkulasi satu sisi terintegrasi dengan bodi ramping berprofil rendah untuk menghemat ruang pemasangan, slide pneumatik kerja ganda yang didedikasikan untuk pemosisian presisi beban ringan. Ukuran lubang berkisar dari 6, 10, 16 hingga 20 mm dengan langkah standar 5–60 mm, tekanan pengoperasian 0,15~0,7 MPa dan suhu kerja dari -20℃ hingga 70℃. Badan silinder dilengkapi lubang sadap pemasangan 4 arah dan port udara 3 sisi untuk tata letak perpipaan yang fleksibel. Kereta geser dilengkapi dengan lubang penyadap perlengkapan dan lubang pin penempatan di permukaan atas dan depan. Cincin magnetik internal hadir sebagai standar, dengan slot samping ganda untuk memasang sakelar buluh magnetik. Sambungan mengambang antara batang piston dan gerbong menghilangkan beban samping lateral dan memastikan kelurusan & presisi anti-rotasi yang sangat baik. Dibandingkan dengan seri HLQ rel ganda, HLH memiliki garis luar yang lebih ramping untuk ruang sempit terbatas, diterapkan secara luas pada jig inspeksi mini 3C & semikonduktor, unit penjepit dorong tugas ringan, dan mekanisme pemosisian bolak-balik di dalam mesin otomasi kompak.

Silinder geser poros ganda SOLH HLQ / HLQL mengadopsi pemandu linier bola resirkulasi, termasuk versi standar kompak HLQ dengan silinder yang dipasang di samping dan model HLQL simetris ultra-kaku. Ukuran lubang berkisar antara 6 hingga 25 mm dengan goresan 10–150 mm. Desain batang piston paralel kembar menghasilkan daya dorong yang kuat dan kinerja anti-torsi & anti-rotasi yang sangat baik. Sambungan mengambang bawaan antara piston dan kereta geser mengimbangi beban lateral yang eksentrik. Basisnya memiliki lubang pemasangan 3 arah, sedangkan kereta geser menyediakan lubang pemasangan perlengkapan multi-permukaan dan pin pemosisian; slot samping untuk saklar buluh magnetik dan magnet internal tersedia sebagai perlengkapan standar. Tersedia beberapa opsi penyangga: penyangga udara ganda/tunggal yang dapat disesuaikan, peredam kejut hidraulik, dan blok penghenti eksternal untuk gerakan bolak-balik yang mulus dan akurasi pemosisian pengulangan yang tinggi. HLQ cocok untuk beban sedang-kecil dengan ruang terbatas, sedangkan HLQL simetris menangani beban berat dan offset eksentrik yang parah. Banyak digunakan untuk transfer otomatis, penjepitan presisi dan pemosisian linier dalam 3C, perakitan semikonduktor, dan peralatan pengujian.

Silinder geser poros ganda SOLH HLS / HLSL mengadopsi pemandu rol silang kontak garis, memberikan kekakuan yang jauh lebih tinggi, akurasi pemosisian berulang, dan ketahanan beban eksentrik dibandingkan model pemandu bola HLQ. Tersedia dua varian: HLS standar dengan silinder kompak yang dipasang di samping untuk beban sedang-kecil tanpa offset yang parah; HLSL simetris dengan silinder terpusat dan roller paralel ganda untuk beban berat, torsi eksentrik besar, dan tuntutan ultra-presisi. Ukuran lubang mencakup 6–25 mm dan guratan 10–150 mm. Batang piston kembar memberikan kinerja dorong dan anti-torsi yang kuat, sementara sambungan apung bawaan menghilangkan tekanan defleksi lateral. Basisnya mendukung lubang pemasangan 3 arah, kereta geser memiliki ulir perlengkapan multi-permukaan & pin pemosisian, dan cincin magnetik plus slot sensor hadir sebagai standar. Penyangga udara yang dapat disesuaikan, peredam kejut hidraulik, dan penghenti mekanis eksternal merupakan aksesori opsional. Suhu pengoperasian berkisar dari -20℃ hingga 70℃. Banyak digunakan dalam semikonduktor, otomasi medis, jig peralatan mesin, dan stasiun pemosisian penjepit & transfer ultra-presisi tugas berat lainnya.
