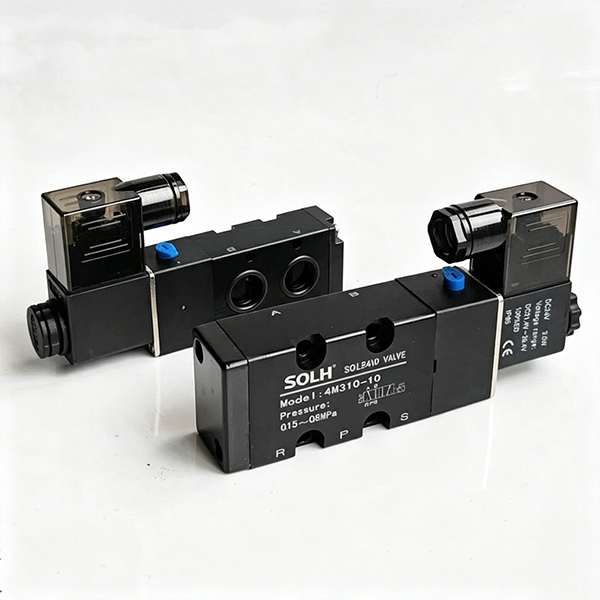

Katup Solenoid 5/2 Arah Standar NAMUR Seri 4M | Katup Tipe Pelat Terpasang Aktuator

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk

     Seri SOLH 4M adalah seorang profesionalKatup solenoid tipe pelat 5/2 arah standar NAMUR dirancang khusus untuk kontrol otomatis aktuator pneumatik. Ini secara ketat mematuhi standar pemasangan samping NAMUR internasional dengan lubang pemasangan standar di bagian bawah katup. Katup dapat langsung dilaminasi dan dipasang di sisi katup bola pneumatik dan aktuator katup kupu-kupu tanpa pipa udara adaptor perantara. Digunakan secara eksklusif untuk sirkuit kontrol otomatis katup, katup ini sepenuhnya sesuai dengan standar seri Airtac 4M dan secara struktural berbeda dari katup solenoid tipe tabung 4V konvensional.

  1.1 Spesifikasi Produk Inti

     • Modus Fungsi: 5/2 arah (5-port 2 posisi)

     • Struktur Penggerak: Tipe spool pilot internal, pengoperasian bebas pelumasan

     • Standar Pemasangan: Pemasangan samping standar NAMUR (alas terintegrasi dengan sirkuit udara P/A/B/R1/R2)

     • Model Arus Utama: 4M210-08, 4M210-06, 4M110-06

2. Aturan Pengkodean Model Lengkap & Daftar Seri Lengkap

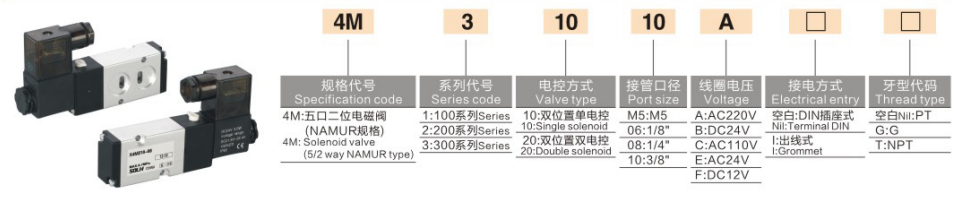

 1. Logika Pengkodean: 4M [Kode Ukuran] [Kode Kontrol] [Kode Fungsi] - [Utas Port]

  2. Contoh Model

     4M210-08: Ukuran 200, kontrol listrik tunggal dengan reset pegas, port ulir eksternal PT1/4

 3. Daftar Spesifikasi Model Mainstream Seri Lengkap

3. Parameter Teknis Inti

4. Keunggulan Inti Pemasangan NAMUR & Poin Pemilihan Utama

     • Pelabuhan Udara Pangkalan NAMUR Terintegrasi: Bagian bawah katup dilengkapi dengan lubang udara A/B. Setelah dipasang dengan aktuator, secara otomatis terpasang dengan dua lubang saluran masuk udara pada aktuator. Tidak diperlukan pipa udara eksternal untuk port A/B; hanya saluran masuk udara P dan saluran pembuangan R1/R2 yang memerlukan sambungan sumber udara eksternal, menyederhanakan struktur perpipaan dan mengurangi titik kebocoran.

     • Batang dorong uji Manual bawaan: Dilengkapi dengan tombol debugging manual di sisi katup, mendukung uji pembukaan dan penutupan katup manual setelah dimatikan, nyaman untuk pemasangan di tempat, debugging, dan pemeliharaan peralatan.

     • Karakteristik Mode Kontrol Ganda: Model kontrol listrik ganda 4M×20 mengadopsi struktur memori pengunci otomatis daya mati untuk mempertahankan posisi katup saat ini; Model kontrol listrik tunggal 4M×10 secara otomatis diatur ulang dengan gaya pegas setelah dimatikan, masing-masing memenuhi permintaan pengaturan ulang keselamatan dan penahanan posisi.

     • Pemasangan Manifold yang Kompatibel: Berbagi spesifikasi dasar yang sama dengan seri 4V (basis manifold 4M100M/200M/300M). Ini mendukung pasokan udara terpusat untuk beberapa katup melalui pemasangan manifold dan juga dapat langsung dipasang pada satu aktuator untuk pengoperasian independen.

5. Katup NAMUR 4M vs Katup Tabung Konvensional 4V | Panduan Pemilihan Anti-kesalahan

6. Aplikasi Pencocokan Khas

     • Sistem Kontrol Otomatis Katup: 4M210-08 cocok dengan aktuator pneumatik DA/SR + katup bola/kupu-kupu, banyak digunakan dalam petrokimia, pengolahan air, dan peralatan peralihan cairan pipa.

     • Sistem Terintegrasi Pulau Katup: Mengadopsi basis manifold multi-link 4M200M untuk mewujudkan pasokan udara terpusat dan pemasangan terintegrasi beberapa katup solenoid seri 4M untuk cluster pipa otomatis.

     • Pencocokan Perpipaan Pipa: Hubungkan port ulir eksternal dengan fitting lurus ulir jantan sambungan cepat KQ2 untuk menyambung dengan cepat ke pipa sumber udara utama untuk sambungan yang stabil dan bebas bocor.

Ringkasan Satu Kalimat

     Seri SOLH 4M adalah katup solenoid 5/2 arah tipe pelat standar NAMUR khusus untuk aktuator pneumatik, dilengkapi pemasangan langsung tubeless, pengoperasian bebas pelumasan, dan perlindungan IP65, menjadi komponen kontrol pendukung optimal untuk peralihan otomatis katup bola pneumatik dan katup kupu-kupu.
