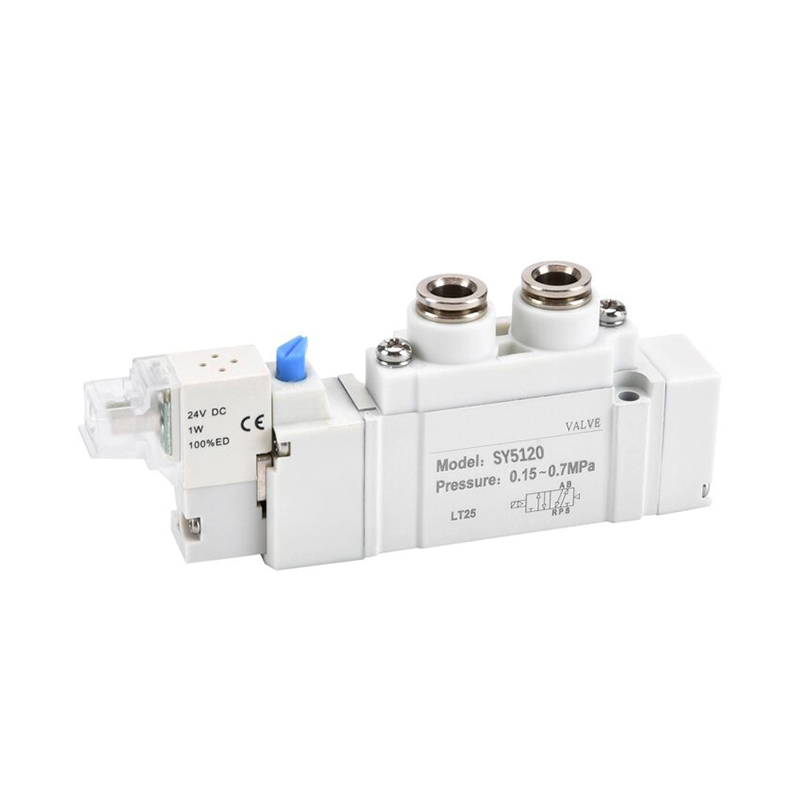

Katup Solenoid 5-Port yang Dioperasikan Pilot Seri SY

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri SOLH SY adalah katup solenoid 5 port yang dioperasikan pilot umum, dilengkapi bodi ultra-kompak, konsumsi daya sangat rendah, dan kapasitas aliran yang sangat ditingkatkan. Ini berfungsi sebagai komponen kontrol arah inti untuk timbal balik silinder dan peralihan sirkuit pneumatik pada semua peralatan produksi otomatis, sepenuhnya dapat dipertukarkan dengan seri SMC SY asli.

Klasifikasi Ukuran Seri Penuh & Cakupan Pencocokan

Spesifikasi Teknis Inti Universal

  1. Jenis Sirkuit:

     -- 5/2 arah (pengembalian pegas tunggal / koil pengunci ganda);

     -- 5/3 arah (3 fungsi pusat: Pusat Tertutup / Knalpot Tengah / Pasokan Tekanan Tengah)

  2. Rentang Tekanan Operasi

     -- Uji coba internal: 0,1 ~ 0,7 MPa

     -- Pilot eksternal (kompatibel dengan vakum): -100 kPa ~ 0,7 MPa

  3. Suhu Pengoperasian: -10 ~ 50℃ (tidak ada lapisan es di sumber udara)

  4. Konsumsi Daya Kumparan: Kumparan standar 0,35W; koil berdaya rendah hemat energi hanya 0,1W

  5. Tingkat Perlindungan: Konektor steker IP65; dasar pemasangan manifold IP67

  6. Umur Layanan: Kumparan penyegel celah hingga 200 juta siklus; segel elastis hingga 70 juta siklus

  7. Opsi Tegangan Standar: DC12V / DC24V (arus utama massal); AC110V / AC220V

Keunggulan Kinerja Struktural & Inti

  1. Struktur Pemasangan Manifold Plug-In Cepat

     - Langsung masuk ke dasar manifold seri SS5Y, perakitan dan pembongkaran cepat, perawatan katup tunggal yang mudah tanpa membongkar seluruh pulau katup.

  2. Kumparan Hemat Energi Sangat Rendah

     - Kumparan daya rendah 0,1W opsional, pembangkitan panas rendah, sangat cocok untuk kondisi kerja berenergi terus menerus dalam jangka panjang, sangat memotong biaya udara & daya terkompresi pabrik.

  3. Pelari Aliran Tinggi yang Sangat Dioptimalkan

     - Desain aliran internal yang dioptimalkan, kapasitas aliran meningkat sekitar 80% dibandingkan dengan katup solenoid generasi lama, mewujudkan kecepatan ekstensi/retraksi silinder yang lebih cepat tanpa kehilangan tekanan.

  4. Layar Filter Percontohan Bawaan

     - Jaring filter kecil terintegrasi pada saluran masuk katup pilot untuk memblokir debu dan kotoran, secara efektif mengurangi tingkat kegagalan gangguan spul dan memperpanjang masa pakai.

  5. Tata Letak Port Fleksibel Multi-Arah

     -- Port udara tersedia di tiga arah samping / atas / bawah, sesuaikan perutean pipa secara bebas untuk menghindari gangguan mekanis di dalam rangka peralatan kompak.

  6. Integrasi Pulau Katup Modular

     -Sangat cocok dengan basis manifold multi-stasiun seri SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, mewujudkan pasokan & pembuangan udara terpadu yang terpusat, tata letak kabel yang rapi, dan menghemat ruang pemasangan kabinet.

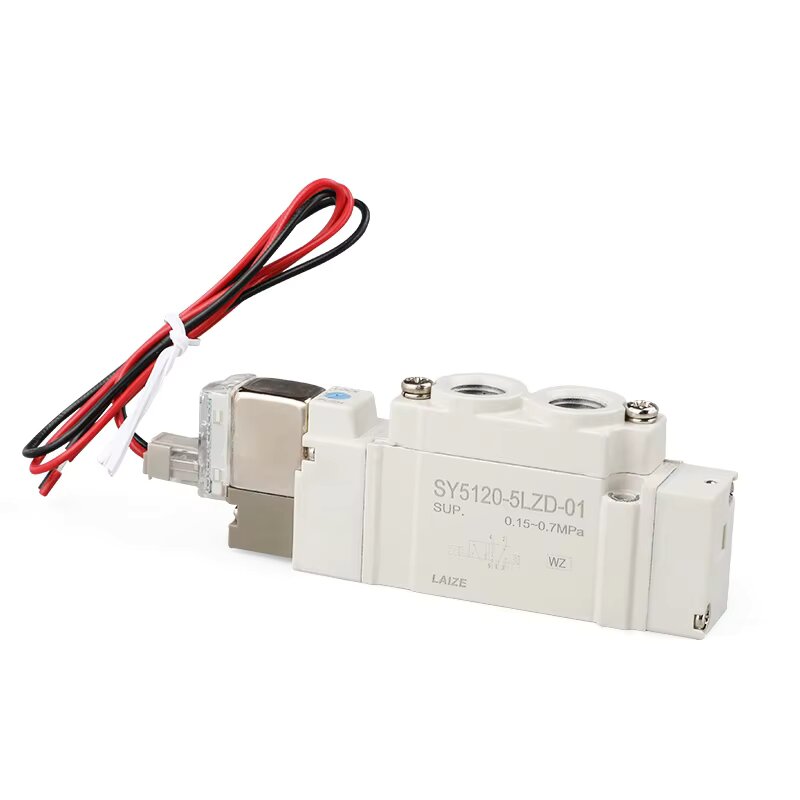

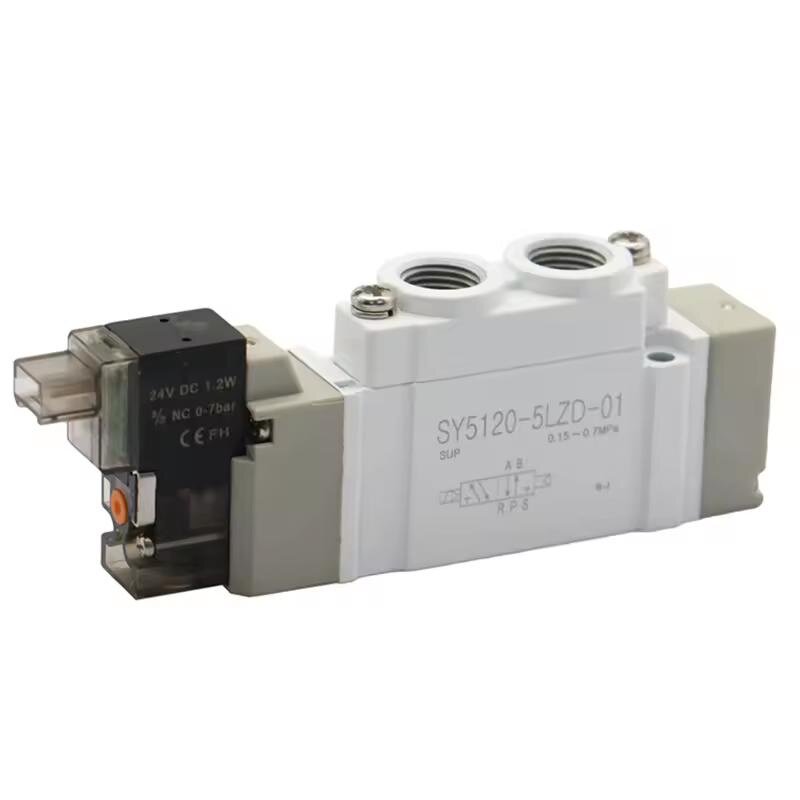

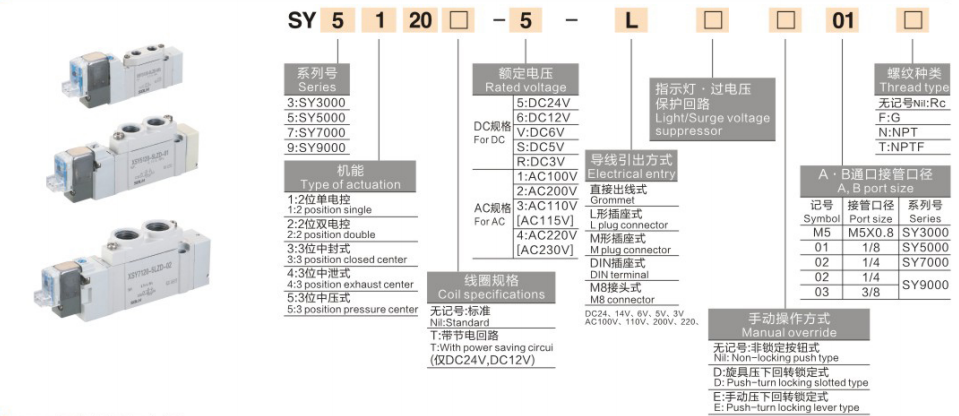

Aturan Pengkodean Model Lengkap (Contoh: SY5120-5LZD-01)

  1. SY: Kode seri katup solenoid 5 port yang dioperasikan pilot

  2. 5: Nomor seri ukuran (5 = seri sedang SY5000)

  3. 1: Kode fungsi sirkuit

     1 = 5/2 pegas koil tunggal kembali;

     2 = 5/2 koil pengunci ganda;

     3 = 5/3 katup tiga posisi

  4. 2: Kode dasar struktural internal

  5. 0: Tipe pemasangan dasar standar

  6. 5: Kode tegangan koil (5 = DC24V, arus utama)

  7. LZ: Konfigurasi soket & proteksi

     L = soket colokan berbentuk L; Z = indikator LED internal + sirkuit proteksi tegangan lebih

  8. D: Kode override manual (pengoperasian obeng pengunci tekan putar)

  9. 01: Ukuran ulir port (01 = Rc1/8")

Skenario Aplikasi Industri yang Khas

     - Jalur produksi perakitan otomatis, peralatan presisi semikonduktor, mesin pengemasan

     - Jalur produksi stamping & pengelasan otomotif, instrumen pengujian medis

     -- Gripper robotik pneumatik, silinder geser linier, aktuator pengindeksan putar

     - Peralihan maju/mundur silinder, on-off sirkuit pneumatik, dan kontrol pengatur kecepatan

Satu Kalimat

     RingkasanKatup solenoid 5 port yang dioperasikan pilot seri SOLH SY mencakup rentang ukuran penuh SY3000/SY5000/SY7000/SY9000 dengan koil hemat energi 0,1W, kelas tahan debu & tahan air IP65/IP67, aliran 80% lebih tinggi daripada model lama dan kompatibilitas manifold SS5Y plug-in, katup kontrol arah kompak universal untuk otomatisasi silinder dalam elektronik, otomotif, pengemasan, dan peralatan medis.
