Sakelar Tekanan Mekanis Tabung Buluh Seri IS10

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri SOLH IS10 adalah saklar tekanan mekanis tabung buluh non-kontak (buluh kering), komponen pemantauan tekanan dasar untuk sirkuit pneumatik standar. Menampilkan struktur kompak sederhana dan kinerja siklus panjang yang sangat andal, produk ini banyak dipadukan dengan tiga unit pelumas pengatur filter udara FRL untuk deteksi tekanan udara waktu nyata dan keluaran sinyal interlock.

Prinsip Kerja & Struktur Inti Internal

  1. Prinsip Operasi

     - Udara terkompresi mendorong piston melawan tegangan pegas, magnet internal pada piston bergerak dekat dengan tabung buluh untuk menyelesaikan pemicu magnet dan konduksi sirkuit. Ketika tekanan udara turun di bawah ambang batas reset, pegas mendorong piston mundur, magnet menjauh dari tabung buluh dan sirkuit terputus.

  2. Bagian Struktur Inti

     -- Piston dengan magnet permanen terintegrasi: Merasakan perpindahan tekanan udara

     -- Tabung buluh (sakelar buluh kering): Aktuasi magnetik non-kontak, tanpa abrasi kontak mekanis

     -- Sekrup penyesuaian tekanan: Setel ambang batas pemicu secara manual dengan obeng

     -- Jendela tampilan bertingkat mekanis: Pembacaan langsung nilai tekanan prasetel dalam satuan MPa

Tabel Spesifikasi Teknis Inti Standar

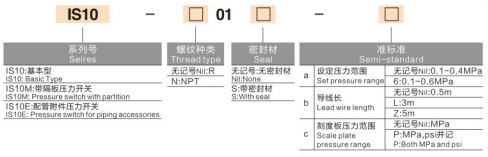

Model Seri Penuh & Dua Gaya Pemasangan

Dua struktur instalasi utama untuk tuntutan tata letak yang berbeda:

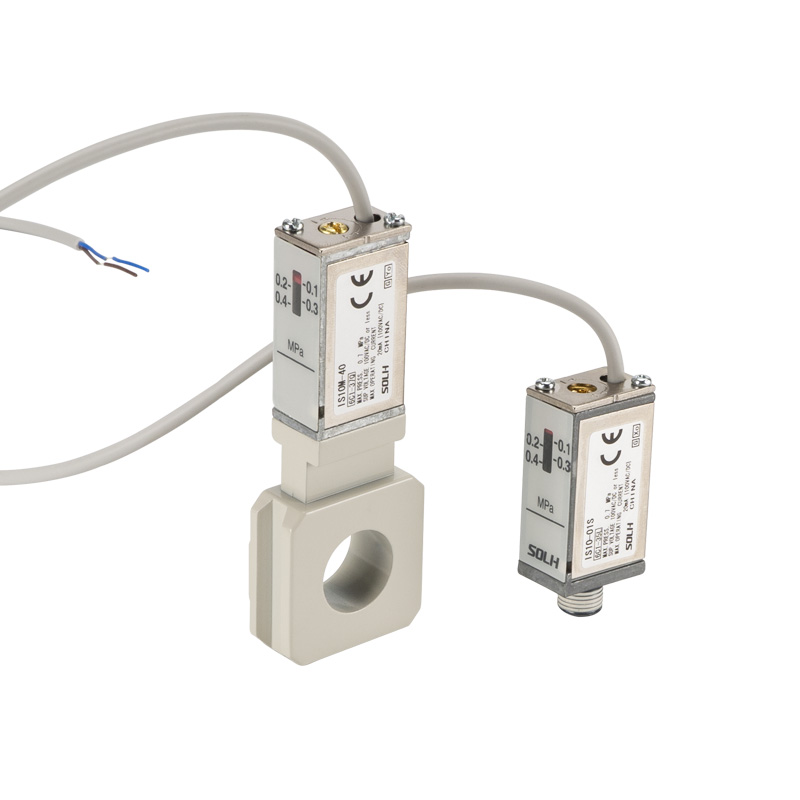

  1. Tipe Pemasangan Benang Inline (IS10-01S)

     -- Pemasangan sekrup langsung melalui port ulir R1/8, kompatibel dengan silinder tunggal, saluran keluar katup solenoid, dan unit layanan udara individual mini.

  2. Tipe Pemasangan Dasar Manifold (IS10M / IS10E)

     -- IS10M dilengkapi dengan alas penjepit persegi di sisinya, dapat langsung dijepitkan ke tiga unit FRL modular AC standar SMC tanpa perlengkapan adaptor tambahan, menghemat ruang pemasangan internal kabinet.

Keunggulan Kompetitif Produk Inti

  1. Nol keausan kontak mekanis

     - Pemicu buluh magnetik non-kontak, tidak ada percikan listrik pada titik kontak; masa pakai 5~10 kali lebih lama dibandingkan sakelar tekanan kontak mikro mekanis tradisional seperti IS3000.

  2. Kalibrasi tekanan offline yang intuitif

     - Jendela skala ukur MPa bawaan di samping, sesuaikan sekrup pengaturan dengan obeng; ambang tekanan dapat diatur tanpa catu daya di lokasi.

  3. Kompatibilitas beban AC & DC Universal

     -Mendukung semua tegangan AC/DC di bawah 100V, dapat langsung menggerakkan katup solenoid miniatur atau menghubungkan terminal input digital PLC tanpa relai perantara.

  4. Miniatur desain kompak ringan

     -- 16% lebih ringan dan volume 11% lebih kecil dibandingkan seri IS1000 generasi lama, sangat cocok dengan tata letak peralatan otomatis sempit yang sangat terintegrasi.

Mencocokkan Skenario Aplikasi Industri pada umumnya

  1. Pemantauan & alarm tekanan rendah sumber udara utama

     -- Dipasang di outlet tiga unit FRL; mengirimkan sinyal alarm interlock setelah tekanan pasokan turun di bawah 0,4MPa untuk melindungi vibrator pneumatik dan palu ketukan dari kerusakan daya dorong yang tidak memadai.

  2. Konfirmasi posisi langkah penuh silinder

     -- Saat silinder memanjang sepenuhnya, tekanan ruang naik ke nilai prasetel untuk menghasilkan sinyal pemicu untuk interlock berurutan pada tindakan stasiun produksi berikutnya.

  3. Perlindungan keamanan sirkuit vibrator

     - Monitor tekanan udara kerja secara real-time; putuskan catu daya katup buang cepat ketika tekanan lebih rendah dari ambang batas, hindari kelelahan vibrator yang disebabkan oleh gaya getaran yang lemah.

Ringkasan Satu Kalimat

     Sakelar tekanan tabung buluh non-kontak seri SOLH IS10 menawarkan dudukan ulir inline dan varian clip-on manifold FRL, dengan rentang penyesuaian 0,1~0,6MPa, masa pakai siklus panjang 5 juta, dan kalibrasi tekanan offline, sensor pemantauan tekanan udara kompak berbiaya rendah yang ideal untuk silinder, vibrator, dan sirkuit pneumatik otomasi umum.
