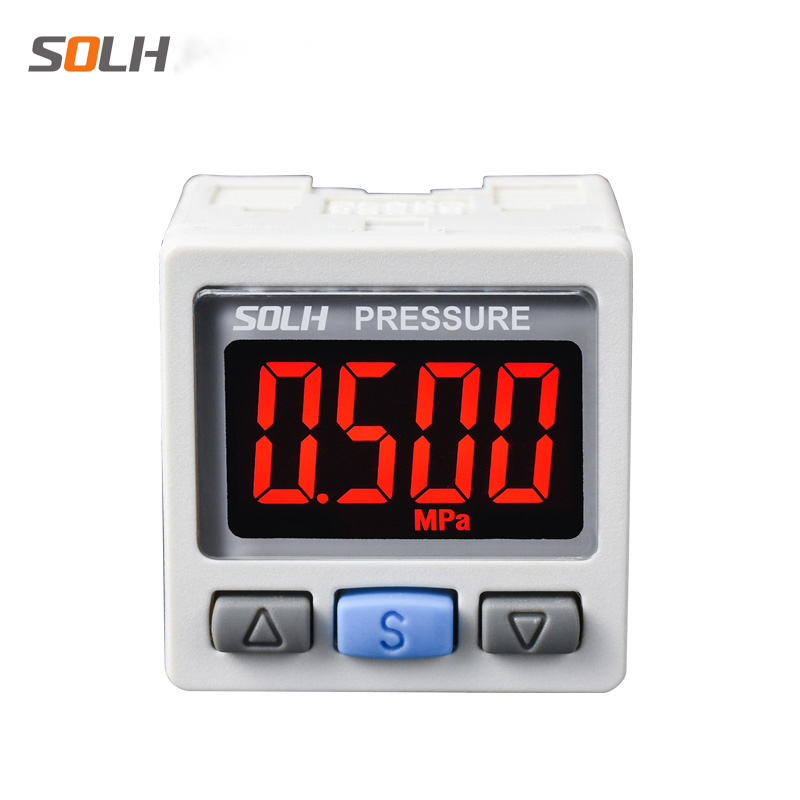

Sakelar Tekanan Digital Dua Warna Seri ZSE30A(F) / ISE30A Presisi Tinggi

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Sakelar tekanan digital presisi tinggi seri SOLH ZSE30A(F) / ISE30A digunakan untuk pemantauan tekanan waktu nyata, alarm ambang batas, dan kontrol sinyal loop tertutup dari semua sirkuit pneumatik. Kompatibel dengan vakum, tekanan campuran majemuk, dan kondisi kerja tekanan positif standar. Keunggulan inti meliputi presisi ultra-tinggi ±0,2%FS, layar LCD dua warna merah/hijau, dan fungsi penyalinan parameter batch sekali klik, yang berfungsi sebagai "mata pemantauan visual" pada sistem pneumatik otomatis.

Klasifikasi Seri berdasarkan Rentang Pengukuran Tekanan

Spesifikasi Teknis Inti (Kelas Presisi Tinggi)

  1. Unit Tampilan: layar LCD 4 digit, saklar otomatis dua warna (Hijau / Merah); OUT1 sama dengan hijau, OUT2 sama dengan merah

  2. Akurasi Pengukuran: ±0,2%FS @25℃, resolusi hingga 1/1000 skala penuh

  3. Opsi Keluaran Sinyal

     -Sinyal sakelar: keluaran transistor kolektor terbuka NPN / PNP 2 saluran (OUT1 & OUT2)

     -- Sinyal analog (opsional): keluaran tegangan 1~5V atau keluaran arus 4~20mA

  4. Catu Daya: 12~24 VDC ±10% rentang tegangan lebar

  5. Kapasitas Penahan Tekanan Berlebih

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model tekanan positif ISE30A: 1,5 MPa

  8. Kelas Perlindungan: tahan debu IP40

  9. Suhu Sekitar Pengoperasian: 0 ~ 50℃

  10. Fungsi Eksklusif: Salinan parameter sekali klik, salin pengaturan dari 1 unit master ke maksimum 10 unit cadangan, secara efektif menghindari kesalahan pengaturan parameter selama debugging peralatan batch

Aturan Penamaan Model Lengkap

  Contoh Model: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Pengidentifikasi jenis tekanan seri

     -- 01: Spesifikasi ulir port = ulir internal M5 (R1/8)

     -- N/P: Beralih jenis transistor keluaran

        N = NPN kolektor terbuka; P = PNP kolektor terbuka

     -- M / C / D: Definisi kombinasi keluaran

        M = 2 saluran keluaran sakelar independen saja

        C = 1 saluran sakelar + keluaran tegangan analog 1~5V

        D = 1 saluran sakelar + keluaran arus analog 4~20mA

Logika Tampilan LCD Dua Warna

     -- Lampu latar hijau: Tekanan aktual dalam rentang kerja normal yang telah ditetapkan pengguna

     -- Lampu latar merah: Tekanan melebihi ambang batas alarm atas/bawah (peringatan tekanan berlebih/tekanan rendah)

     -- 4 mode tampilan yang dapat disesuaikan: Mendukung logika standar (hijau normal, merah abnormal) atau logika peralihan warna terbalik sesuai kebutuhan

Skenario Aplikasi Industri yang Khas

  1. Silinder Pneumatik & Sirkuit Penjepit Benda Kerja

     Atur ambang tekanan penjepitan 0,5~0,7MPa; memicu sinyal alarm merah setelah tekanan turun di bawah batas bawah untuk mencegah benda kerja kendor selama pemrosesan.

  2. Stasiun Penanganan Hisap Vakum (model khusus vakum ZSE30A)

     Tetapkan ambang adsorpsi yang andal ≤ -80kPa; segera keluarkan sinyal alarm jika tingkat vakum memburuk untuk menghindari benda kerja jatuh selama pemindahan.

Perbandingan Kinerja vs Sakelar Tekanan Mekanis Biasa

Panduan Seleksi Langkah demi Langkah

     -- Vakum saja atau vakum campuran + tekanan positif mikro → Pilih model tekanan majemuk universal ZSE30AF

     -- Sirkuit pneumatik umum standar (pasokan udara 0,4~0,7MPa) → Model paling populer ISE30A-01-N-M

     -- Memerlukan pengumpulan data tekanan kontinu real-time oleh PLC → Pilih varian keluaran analog C (tegangan 1~5V) atau D (arus 4~20mA)

Ringkasan Satu Kalimat

     SOLH ZSE30A vakum, senyawa ZSE30AF, dan sakelar digital tekanan positif ISE30A dilengkapi LCD dua warna presisi tinggi ±0,2%FS, sakelar NPN/PNP 2 saluran + output analog opsional 1~5V/4~20mA dengan salinan parameter batch satu klik, banyak digunakan untuk pemantauan tekanan penjepit dan hisap vakum & alarm pada peralatan pneumatik otomatis.
