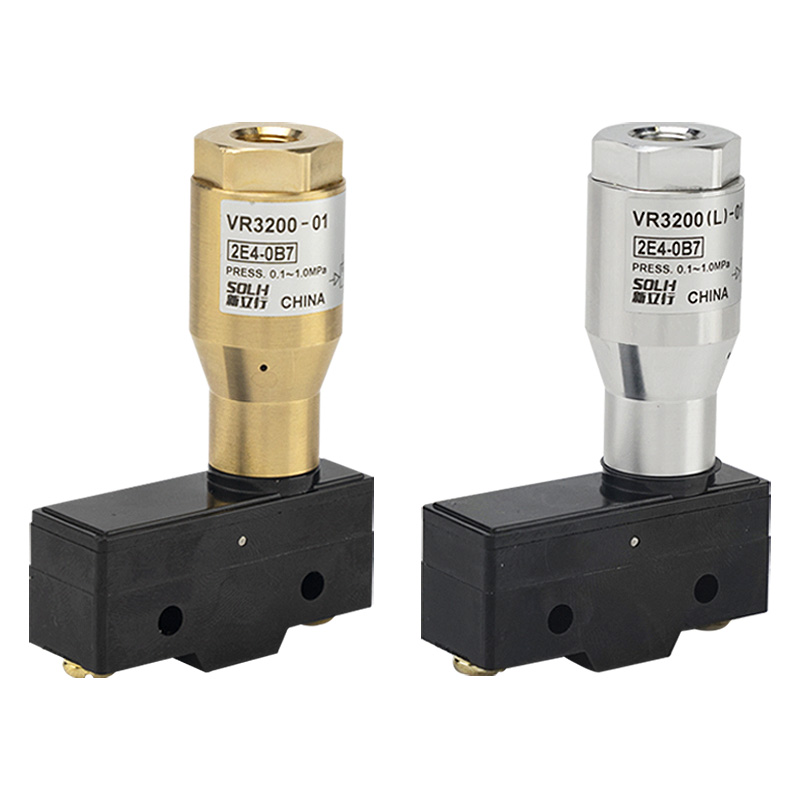

Relai Pneumatik-Listrik Seri VR3200 / VR3201

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri SOLH VR3200/3201 adalah relay pneumatik-listrik klasik, juga dikenal sebagai sakelar sinyal tekanan udara. Mereka mengubah sinyal tekanan pneumatik menjadi kontak kering pengalih listrik, banyak digunakan untuk pemantauan tekanan, peringatan kesalahan, interlock keselamatan, dan masukan sinyal digital ke PLC di jalur produksi otomatis, berfungsi sebagai antarmuka konversi sinyal standar antara saluran pipa pneumatik dan sistem kontrol listrik.

Klasifikasi Model & Perbedaan Inti

     -- VR3200-01: Tipe rangka terbuka, berat 130g, blok terminal terbuka, untuk lingkungan kabinet dalam ruangan yang kering dan bebas debu

     -- VR3201-01: Wadah tersegel tahan tetesan IP44, berat 260g, konstruksi tertutup sepenuhnya, cocok untuk bengkel dan peralatan produksi yang lembab dan berdebu

     -- VR3202-01: IP44 tahan tetesan dengan terminal grounding khusus, bersertifikat CE, ideal untuk interferensi elektromagnetik berat dan mesin ekspor

     -- Kode port: 01 = ulir internal Rc1/8 standar; Benang NPT1/8 opsional

Spesifikasi Teknis Universal

  1. Rentang Tekanan Pengoperasian yang Dapat Disesuaikan: 0,1 ~ 1,0 MPa (tekanan pemicu preset pabrik ≈ 0,15MPa)

  2. Suhu Sekitar: -5℃ ~ +60℃ (tanpa lapisan gula)

  3. Formulir Kontak: 1AB (1 Biasanya Terbuka + 1 Biasanya Tertutup + COM Umum)

  4. Peringkat Kontak Sakelar Mikro (Beban Resistif / Induktif):

     -- AC125V: 15A resistif, 3A induktif

     -- AC250V: 15A resistif, 2,5A induktif

     -- DC30V: resistif 6A, induktif 1,5A

  5. Tata Letak Antarmuka: Saluran masuk udara Rc1/8; terminal sekrup listrik (VR3201 dilengkapi dengan kelenjar kabel Pg13.5 untuk kabel tersegel)

  6. Komposisi Bahan: Badan katup kuningan, piston POM, pegas balik baja tahan karat, cincin penyegel NBR

Prinsip Kerja

  1. Udara bertekanan masuk ke port IN dan mendorong piston untuk menekan pegas, secara mekanis memicu sakelar mikro internal setelah tekanan melebihi ambang batas yang telah ditentukan.

  2. Logika peralihan kontak:

     -- Tekanan ≥ nilai yang ditetapkan: TIDAK tertutup, NC terbuka

     -- Tekanan ＜ nilai yang ditetapkan: TIDAK terbuka, NC tertutup

  3. Struktur sepenuhnya mekanis, tidak memerlukan catu daya eksternal. Secara intrinsik aman dan stabil untuk zona rawan ledakan dan non-listrik berbahaya.

Pedoman Seleksi Cepat

     -- VR3200-01: Pemasangan kabinet dalam ruangan kering dan berbiaya rendah

     -- VR3201-01: Peralatan mesin lembab/berdebu, jalur perakitan, peralatan semi-luar ruangan

     -- VR3202-01: Sertifikasi CE + perlindungan grounding, interferensi EMC berat, ekspor mesin lengkap

     -- Penyesuaian tekanan: Tekanan pemicu default pabrik 0,15MPa, penyetelan halus melalui sekrup penyesuaian atas

Skenario Aplikasi Khas

     -- Deteksi tekanan langkah & penjepitan silinder: konfirmasi penjepitan benda kerja, alarm kelebihan beban

     -- Umpan balik tekanan negatif chuck vakum: adsorpsi & deteksi kehilangan benda kerja

     - Peringatan tekanan rendah sumber udara utama: kegagalan kompresor udara dan pemantauan kebocoran pipa

     -- Umpan balik status buka/tutup katup bola pneumatik dan katup kupu-kupu

     -- Konversi sinyal pneumatik untuk bengkel tahan ledakan tanpa sensor elektronik

Keuntungan Pertukaran SOLH

     Seri SOLH VR3200/3201 sepenuhnya kompatibel dengan model setara SMC dalam dimensi keseluruhan, ulir port, parameter kontak, dan rentang tekanan yang dapat disesuaikan. Penetapan harga yang kompetitif dan waktu tunggu yang singkat membantu pelanggan memangkas biaya produksi massal.

Definisi Pengkabelan Terminal

     -- COM：Terminal umum umum

     -- TIDAK：Biasanya Terbuka, aktif ketika tekanan udara mencapai nilai yang telah ditentukan

     -- NC：Biasanya Tertutup, bekerja ketika tekanan udara di bawah ambang batas yang telah ditentukan

Ringkasan Satu Kalimat

     SOLH VR3200/3201 relai pneumatik-listrik mekanis bebas daya mengubah sinyal tekanan udara menjadi sinyal kontak kering 1NO+1NC dengan tekanan pemicu 0,1~1,0MPa yang dapat disesuaikan, tersedia dalam bingkai terbuka, tahan tetesan IP44, dan versi ground CE untuk interlock PLC, pemantauan vakum, dan kontrol otomatisasi alarm sumber udara.
