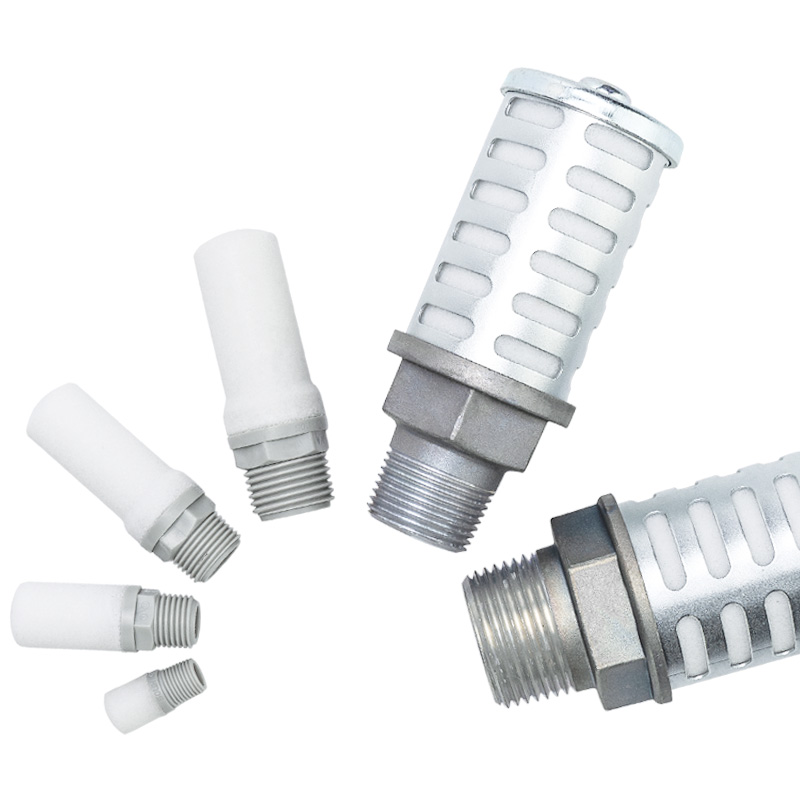

Peredam Knalpot Pneumatik Seri AN

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     SOLH AN series merupakan peredam knalpot khusus untuk semua sistem pneumatik. Fungsi intinya meliputi pengurangan kebisingan knalpot, pemurnian udara buangan, dan peredam percikan kabut oli. Dipasang secara luas di lubang pembuangan katup solenoid, silinder pneumatik, dan semua katup kontrol udara, ini merupakan aksesori perlindungan lingkungan & pengurangan kebisingan yang penting untuk sirkuit pneumatik lengkap.

Tabel Perbandingan Spesifikasi Seri Lengkap

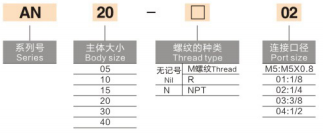

 1. Ukuran Kecil & Sedang (Untuk Katup & Silinder Solenoid Standar)

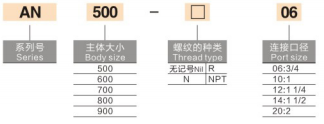

 2. Ukuran Lubang Besar (Untuk Katup Besar & Manifold Knalpot Tengah)

Parameter Teknis Inti Universal

  1. Media yang Berlaku: Udara bertekanan bersih (TIDAK cocok untuk gas beracun yang mudah terbakar dan korosif)

  2. Tekanan Kerja Nilai Maks: 1,0 MPa (model resin standar)

  3. Kisaran Suhu Operasional:

     -- Jenis resin standar: -10 ~ +60℃ (tanpa lapisan gula di dalam inti)

     -- Jenis logam sinter: Tahan suhu tinggi hingga 150℃

  4. Kinerja Pengurangan Kebisingan:

     -- Kelas standar: 25 ~ 30 dB(A)

     -- Versi khusus redaman tinggi: ≥35 dB(A)

  5. Bahan Konstruksi Opsional

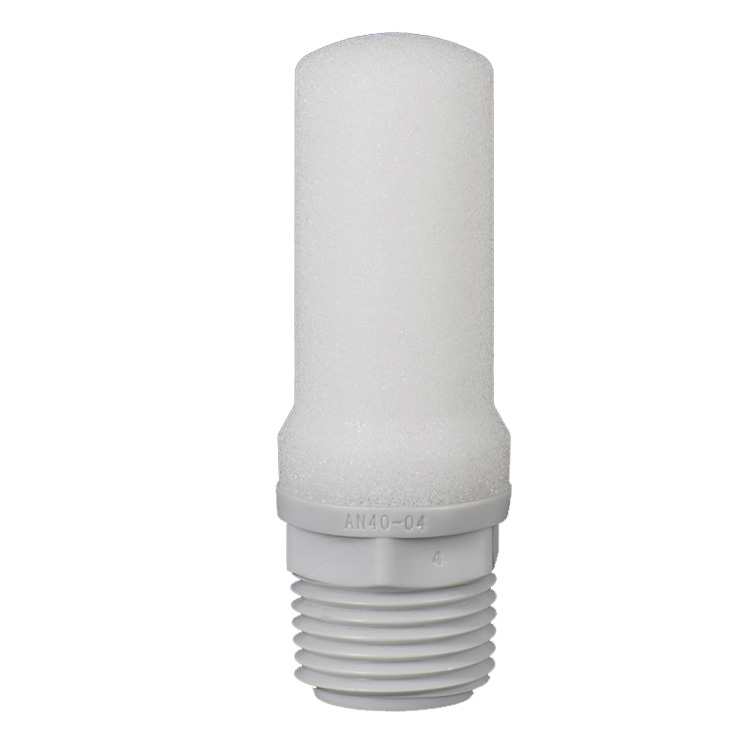

     -- Tipe resin: housing tahan api UL94-V0, inti filter sinter berpori (ukuran pori 50~100μm)

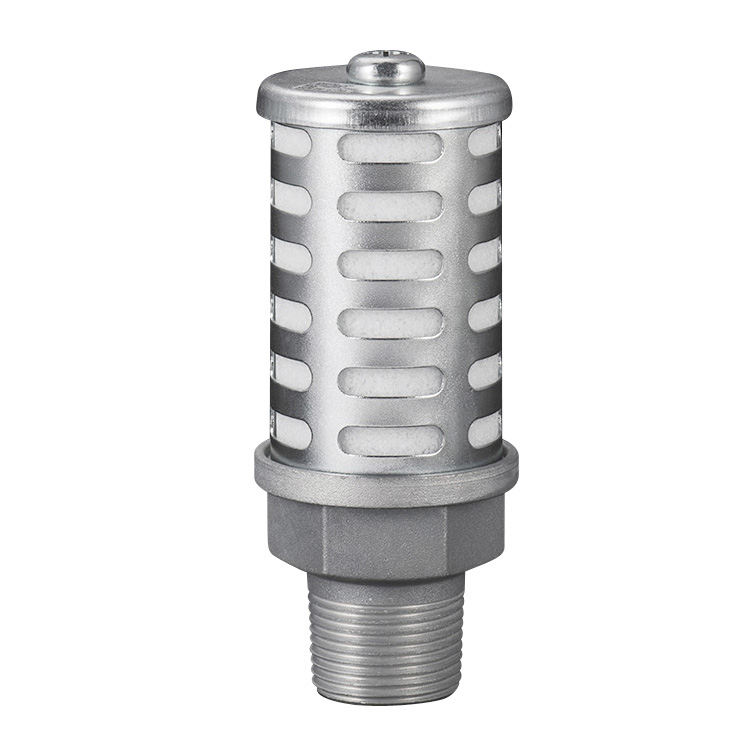

     -Jenis logam: Bodi sinter paduan tembaga, suhu tinggi & ketahanan korosi yang luar biasa

  6. Opsi Koneksi: ulir metrik M3/M5, ulir internal Rc/PT, ulir NPT, fitting push-in untuk pipa φ6~φ12

Struktur Internal & Prinsip Pengurangan Kebisingan

     -- Udara buangan berkecepatan tinggi mengalir ke badan peredam; inti sinter berpori / serat multi-lapis membagi aliran udara menjadi saluran-saluran kecil untuk menghasilkan gesekan dan penyerapan suara, secara efektif melemahkan kebisingan dampak knalpot.

     -- Desain komposit lapis ganda yang diadopsi pada model parsial: inti dalam untuk menghilangkan kebisingan, kulit luar menghalangi percikan kabut oli sambil mempertahankan tekanan balik knalpot yang rendah untuk menghindari kehilangan kecepatan silinder.

     -Struktur mekanis yang sepenuhnya pasif, tidak memerlukan catu daya, pengurangan kebisingan instan setelah pemasangan sederhana.

Panduan Pemilihan Cepat 3 Langkah

  1. Cocokkan antarmuka koneksi: Konfirmasikan spesifikasi ulir port pembuangan (M5/Rc1/8 dll.) atau diameter luar pipa plastik (tipe push-in φ8/10/12).

  2. Cocokkan kapasitas aliran udara:

     -- Seri mini (AN05/AN10): ≤0,4 m³/mnt

     -- Seri sedang (AN15/AN20/AN40): 0,8 ~ 1,2 m³/mnt

     -- Seri industri besar (AN500~AN900): ≥2,5 m³/mnt

  3. Sesuaikan kondisi lingkungan kerja:

     - Suhu tinggi / seringnya buang dengan cepat: Pilih logam sinter seri AN110

     -- Bengkel dalam ruangan yang lembap dan berdebu: Resin tersegel seri ANA1

     - Prioritas pengurangan kebisingan maksimum: Seri peredam atenuasi tinggi ANB1

Petunjuk Pemasangan & Perawatan Rutin

  1. Metode Instalasi

     -Langsung memasang sekrup ke lubang pembuangan katup/silinder; housing luar dapat diputar dengan bebas untuk tata letak orientasi apa pun. Tipe push-in dapat dimasukkan dengan kuat ke dalam pipa dalam satu langkah.

  2. Aturan Pemeliharaan

     -- Pembersihan inti yang tersumbat: Tiup inti secara terbalik dengan udara bersih bertekanan rendah atau bilas; ganti peredam jika penyumbatan parah tidak dapat diatasi.

     -- Referensi masa pakai: Inti sinter resin kira-kira. 10.000 jam kerja; inti sinter logam dengan masa pakai yang sangat tahan lama.

Keuntungan Pertukaran SOLH

     Model seri AN penuh SOLH termasuk AN05-M5, AN10-01, AN15-02, ANA1-06 sepenuhnya dapat dipertukarkan secara dimensi dengan peredam AN asli SMC, dengan ukuran ulir, kapasitas aliran, dan efek pengurangan kebisingan yang identik, harga satuan yang lebih kompetitif, dan waktu tunggu produksi yang lebih cepat untuk optimalisasi biaya pembelian massal.

Ringkasan Satu Kalimat

     Peredam knalpot pneumatik seri SOLH AN menawarkan jajaran ukuran M5 hingga Rc2" lengkap dengan opsi sinter resin/logam, menghasilkan pengurangan kebisingan 25~35dB(A) dan penahanan kabut oli, knalpot universal standar untuk semua kontrol kebisingan katup solenoid dan silinder knalpot dalam otomasi industri.
