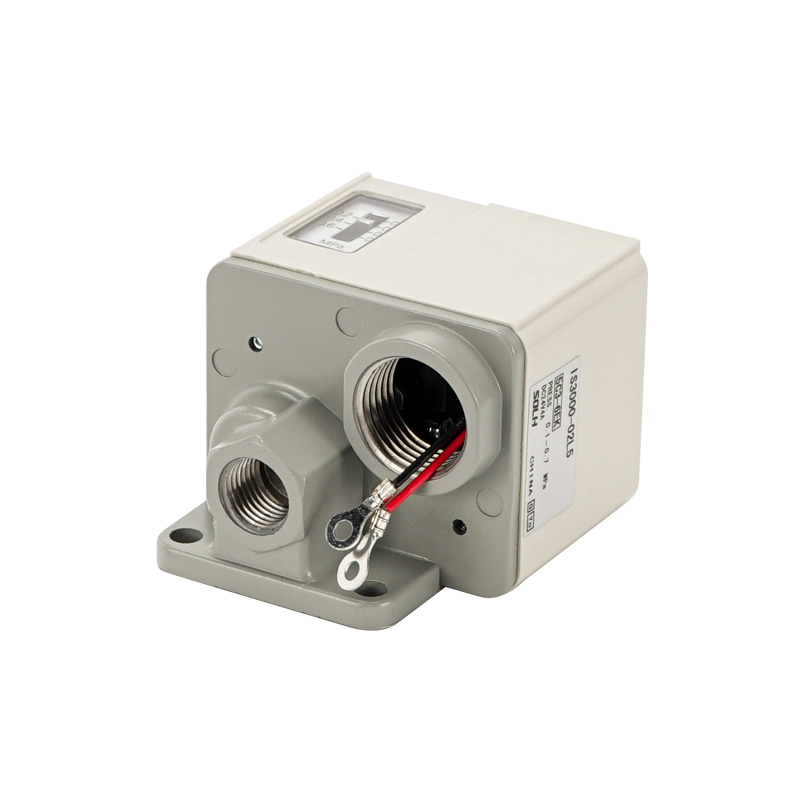

Sakelar Tekanan Pneumatik Mikro Mekanik Seri IS3000

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri SOLH IS3000 adalah saklar tekanan mikro mekanis klasik yang digerakkan oleh piston. Ini mendorong saklar kontak mikro internal melalui tekanan udara yang bekerja pada piston pegas, menghasilkan keluaran listrik langsung yang kuat. Terutama digunakan untuk perlindungan tekanan atas/bawah sirkuit udara dan kontrol pemicu otomatis, kelas yang sama & penggantian yang kompatibel dengan seri saklar buluh IS10. Sempurna untuk lingkungan getaran berat di mana sakelar digital elektronik tidak stabil.

Prinsip Kerja & Struktur Inti

  1. Prinsip Operasi

     -- Udara terkompresi mendorong piston pegas; setelah tekanan udara mencapai ambang batas yang telah ditentukan, piston secara mekanis menggerakkan sakelar mikro internal untuk membuka atau menutup sirkuit kontak. Ketika tekanan turun di bawah nilai histeresis, pegas akan mereset piston dan mengembalikan keadaan sakelar semula.

  2. Komponen Struktur Inti

     -- Kenop penyesuaian tekanan atas: Pengaturan putaran langsung dari tekanan pemicu tanpa catu daya

     - Sakelar mikro 1ab bawaan: beban AC/DC Universal, sambungkan langsung terminal masukan PLC atau gerakkan katup solenoid kecil

     -- Jendela tampilan tekanan bertingkat: Skala MPa yang terlihat untuk pembacaan tekanan prasetel waktu nyata

     - Perumahan aluminium die-cast: perlindungan debu IP40, cocok untuk lingkungan bengkel pabrik umum

Tabel Spesifikasi Teknis Standar Universal

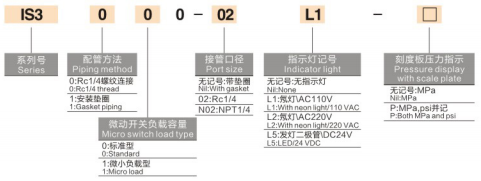

Pengodean Model Lengkap & Penjelasan Varian

  1. Contoh Model: IS3000-02-P

     -- IS3000: Seri bodi berulir standar dasar

     -- 02: Kode utas port = Rc1/4; akhiran N02 = NPT1/4 thread Amerika

     -- P: Lampu indikator neon bawaan (kosong = model standar tanpa lampu)

 2. Model Khusus Derivatif

     -- IS3100: Varian pemasangan permukaan gasket, disesuaikan dengan unit layanan udara modular (seri AFC/AC) untuk pemasangan manifold terintegrasi

     -- IS3010: Model khusus beban rendah mikro, dioptimalkan untuk input sinyal DC kecil pada pengontrol PLC

Keunggulan Produk Utama

  1. Desain Mekanik Tugas Berat Tahan Guncangan & Getaran

     -- Piston padat + konstruksi kontak mikro, kinerja stabil di bawah getaran terus menerus dari vibrator, palu ketukan dan peralatan stamping, tidak ada penyimpangan sinyal atau pemicuan yang salah.

  2. Kalibrasi Di Tempat Sederhana Tanpa Listrik

     -- Kenop penyesuaian putar atas + jendela bertingkat yang terlihat; ambang tekanan dapat diatur secara offline tanpa memberi energi pada kabinet kontrol.

  3. Kompatibilitas Beban AC/DC yang Luas

     - Kapasitas beban kontak 1A yang tinggi memungkinkan penggerak langsung katup solenoid kecil tanpa relai perantara, atau koneksi langsung ke titik masukan PLC digital.

  4. Histeresis Sangat Rendah

     -- Pita mati maks ≤0,05MPa, pemicu konsisten & tekanan setel ulang untuk menghindari seringnya siklus on-off yang cepat pada peralatan hilir.

Mencocokkan Skenario Aplikasi Industri pada umumnya

  1. Perlindungan Tekanan Rendah Sumber Udara Utama

     -- Dipasang di bagian hilir unit pelumas pengatur filter udara; memicu sinyal alarm jika tekanan suplai turun di bawah 0,4MPa untuk melindungi vibrator K/GT, palu ketukan BVP/SK, dan aktuator pneumatik dari kerusakan daya dorong yang tidak memadai.

  2. Konfirmasi Posisi Langkah Silinder

     -- Setelah silinder memanjang sepenuhnya, tekanan ruang naik ke nilai yang telah ditetapkan untuk mengirimkan sinyal sakelar guna mengunci langkah proses produksi berikutnya.

  3. Interlock Pengaman Sirkuit Penggetar

     -- Memantau tekanan udara pengoperasian; memutus daya ke katup buang cepat XQ ketika tekanan turun di bawah ambang batas untuk mencegah vibrator terbakar karena pengoperasian di bawah tekanan.

Perbandingan Performa: Sakelar Digital IS3000 VS IS10 Reed VS ISE30A

Ringkasan Satu Kalimat

     Sakelar tekanan pneumatik mekanis piston seri SOLH IS3000 memiliki fitur histeresis rendah, ketahanan getaran berat, dan kapasitas beban kontak tinggi, dengan dudukan ulir/gasket dan varian PLC beban mikro tersedia, banyak digunakan untuk perlindungan keselamatan tekanan sirkuit udara dan sinyal pemicu proses otomatis pada vibrator, stasiun penjepit silinder, dan peralatan otomasi umum.
