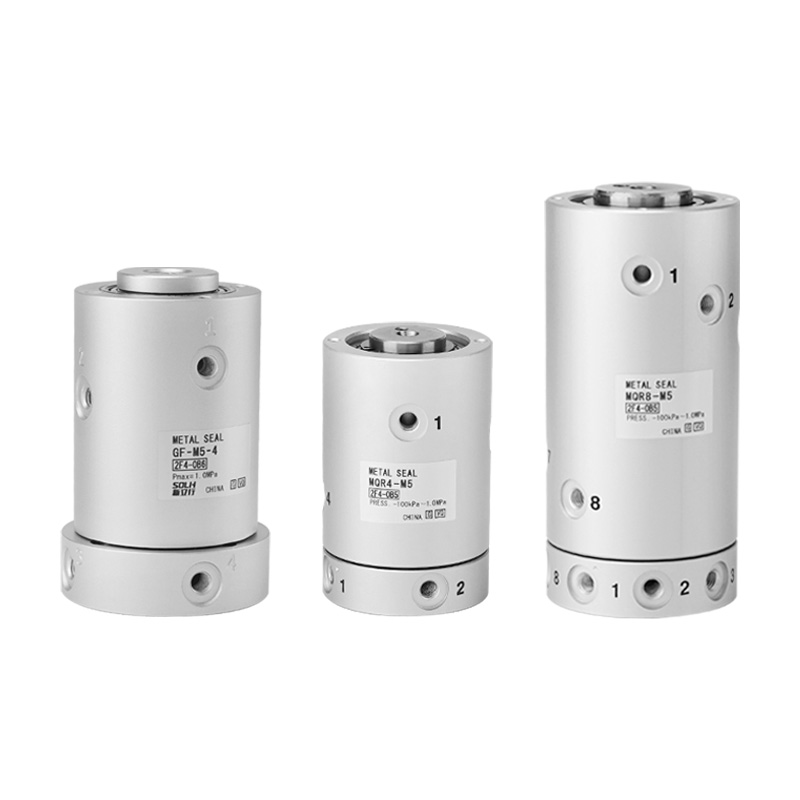

Serikat Putar Segel Celah Torsi Rendah Seri MQR (SOLH)

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri MQR adalah serikat putar multi-saluran yang mengadopsi penyegelan celah non-kontak logam dengan torsi putar sangat rendah. Dikembangkan secara khusus untuk bagian yang berputar terus menerus termasuk sambungan robot, meja putar, dan poros putar untuk menghasilkan udara bertekanan dan vakum. Ini benar-benar menghindari puntiran pipa, memiliki fitur rotasi yang sangat halus dan masa pakai yang sangat lama untuk sistem pneumatik putar otomatis.

Keunggulan Produk Inti

     -- Torsi putar sangat rendah: Hanya 0,003～0,50 N·m, memberikan beban ekstra kecil pada servo/motor penggerak

     - Penyegelan non-kontak celah logam: Tidak ada cincin segel karet, tidak lengket atau macet; startup yang lancar bahkan setelah penyimpanan statis jangka panjang

     -- Sirkuit udara multi-saluran independen: Jalur opsional 1/2/4/8/12/16 dengan nol kebocoran silang di antara setiap sirkuit

     -- Masa pakai yang sangat lama: Siklus rotasi hingga 1 miliar, desain sepenuhnya bebas perawatan

     -- Rotasi dua arah & kapasitas kecepatan tinggi: Kecepatan rotasi maksimal hingga 3000 rpm, cocok untuk peralatan pengindeksan putar berkecepatan tinggi

     -- Kompatibel dengan vakum ganda & tekanan positif: Kisaran tekanan pengoperasian -100kPa ~ 1,0MPa, berfungsi untuk pengisapan vakum dan loop pasokan udara standar

Spesifikasi Teknis Standar Universal

     - Cairan yang Berlaku: Udara terkompresi, gas inert

     -- Kisaran Tekanan Pengoperasian: -100kPa ~ 1,0MPa

     - Suhu Sekitar & Sedang: -10 ~ 80℃

     - Tipe Penyegelan: Struktur segel celah logam non-kontak

     - Struktur Pendukung: Dukungan pemandu bantalan ganda

     -- Utas Port: M5×0,8 (utas internal/eksternal opsional)

     -- Persyaratan Pelumasan: Bebas pelumasan, tidak perlu pengisian oli biasa

Tabel Referensi Cepat Parameter Model

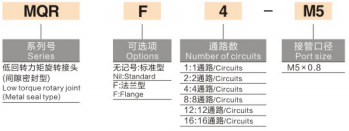

Contoh Aturan Penamaan Model

     -- MQR4-M5: 4 jalur independen, port ulir M5 standar

     -- MQR8-M5: 8 jalur independen, port ulir M5 standar

     -- MQR16-M5: 16 jalur independen, port ulir M5 standar

Skenario Aplikasi Khas

     - Pasokan udara pneumatik untuk sambungan lengan robot industri dan poros putar

     -- Meja pengindeksan putar, silinder putar, dan peralatan otomasi meja putar

     -- Putaran pasokan udara berputar terus-menerus pada stasiun pemrosesan otomatis

     - Mekanisme adsorpsi vakum putar untuk cangkir hisap dan jig penjepit

     - Sirkuit pneumatik putar untuk pengemasan, percetakan, dan mesin manufaktur elektronik

Pedoman Pemasangan Kunci

     -- Pasang rumah stasioner, gerakkan sisi yang berputar melalui pelat penghubung

     -- Rakitan kopling fleksibel disarankan untuk menghilangkan beban offset radial

     -- Serikat putar tidak dapat menahan gaya radial atau aksial yang besar; itu hanya digunakan untuk transmisi menengah

     - Tata letak port yang diatur secara spiral menyederhanakan perutean pipa dan mencegah gulungan pipa selama rotasi

Ringkasan Satu Kalimat

     Serikat putar segel celah logam multi-saluran SOLH MQR memiliki fitur torsi putar sangat rendah, masa pakai 1 miliar siklus bebas perawatan, kompatibilitas tekanan vakum-positif ganda, dan saluran udara independen opsional 1~16, komponen pasokan udara anti-putar pipa yang ideal untuk sambungan robot dan semua peralatan otomatisasi putar berkecepatan tinggi.
