Pengukur Tekanan Pneumatik Umum Seri G

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

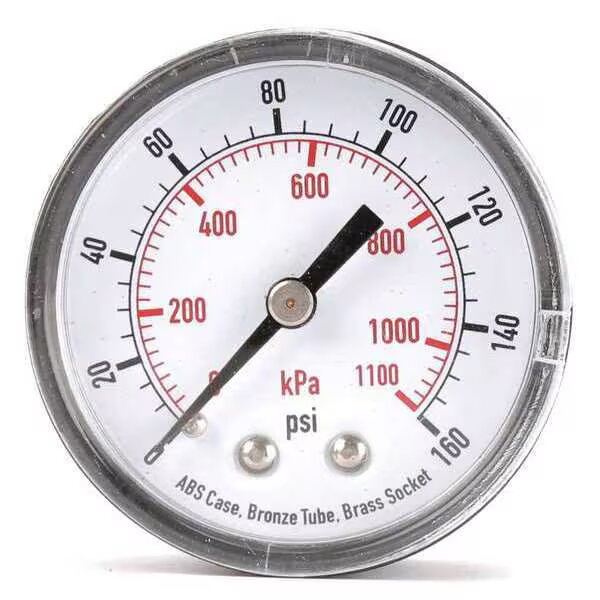

     Seri SOLH G adalah pengukur tekanan standar yang didedikasikan untuk sistem pneumatik untuk pengukuran tekanan udara terkompresi, dibagi menjadi tipe dasar standar dan tipe indikator batas dengan cincin peringatan warna. Rentang diameter luar dial φ15 ~ φ63, rentang tekanan mencakup 0,2~1,5MPa dengan akurasi standar ±3% F.S. Tersedia dua struktur pemasangan: model G ulir belakang untuk pemasangan panel dan model GA ulir samping untuk pemasangan pipa langsung.

Spesifikasi Ukuran & Dimensi Seri (Diameter Luar × Benang Sambungan)

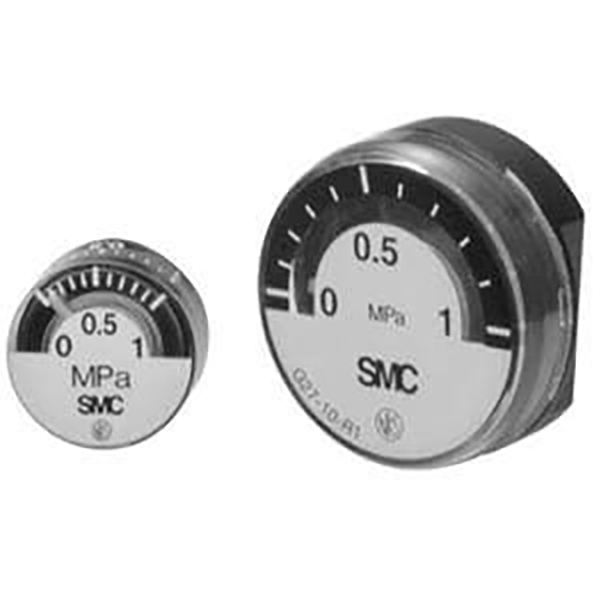

     -- G15: φ15, ulir internal M5 / R1/8; ultra-miniatur, dipadukan dengan katup pneumatik mikro

     -- G27: φ26, R1/16 / R1/8; bodi ramping kompak untuk ruang pemasangan sempit terbatas

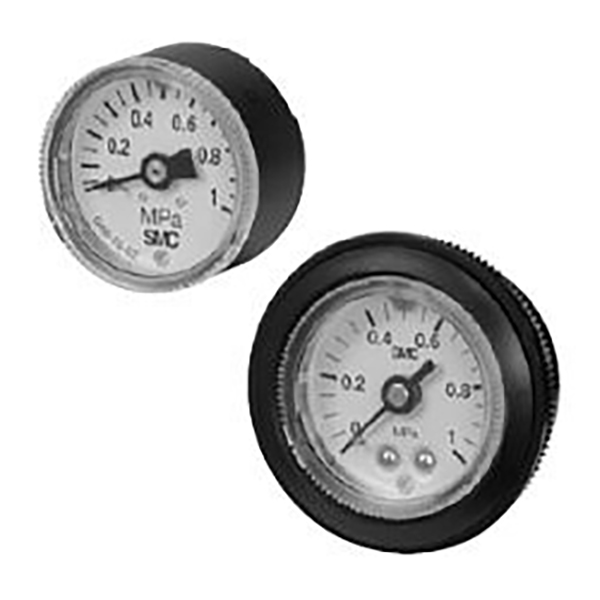

     -- G36 / GA36: φ37,5, R1/8; model tujuan umum standar arus utama

     -- G46 / GA46: φ42,5, R1/8 / R1/4; cincin indikator batas opsional yang paling banyak digunakan

     -- G53-L: φ51, R1/8 / R1/4; dial sedang besar dengan cincin peringatan batas merah-hijau

     -- G63-L: φ63,4, R1/8 / R1/4; dial super besar, pembacaan jelas dari jarak jauh

Aturan & Contoh Penamaan Model

 1. Format Penamaan

     -- G / GA + Kode Ukuran + Akhiran Opsional L + Kode Rentang Tekanan + Kode Ulir

     -- Akhiran L = Dilengkapi dengan cincin indikator batas berwarna merah-hijau

  2. Contoh Model

     --G46-10-02:

         G46 = φ42.5 model ulir belakang | 10 = rentang 1,0MPa | 02 = benang R1/4

     -- GA36-10-01:

        GA36 = φ37,5 model ulir samping | 10 = rentang 1,0MPa | 01 = benang R1/8

     --G36-L-10-01

        Dengan cincin peringatan batas merah-hijau L, φ37,5 ulir belakang, 1,0MPa, R1/8

  3. Definisi Kode

     -- Kode Kisaran Tekanan:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1,0MPa

        15 = 0~1,5MPa

    -- Kode Utas

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrik ulir internal3.

Parameter Teknis Inti Universal

  1. Media Terukur: Udara terkompresi; versi komponen basah bebas minyak & bebas tembaga opsional untuk proses bersih

  2. Rentang Tekanan Standar: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Tingkat Akurasi: Standar ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Konfigurasi Bahan:

     - Perumahan: Paduan seng / aluminium die-cast berlapis nikel

     - Penutup Jendela: Polikarbonat tahan benturan

     -- Sambungan pas: Kuningan; tersedia alternatif bebas tembaga

  5. Suhu Pengoperasian: -5 ~ +60℃ (sedang tanpa lapisan gula)

  6. Klasifikasi Pemasangan

     -- Tipe G: Ulir belakang, dirancang untuk pemasangan panel tertanam

     -- Tipe GA: Ulir samping, pemasangan pipa inline langsung

Model L dengan Cincin Indikator Batas

     -- Cincin merah: Batas atas/ambang alarm tekanan tinggi

     -- Cincin hijau: Interval tekanan kerja normal yang aman

     -- Penunjuk putih: Nilai tekanan udara dinamis waktu nyata

     -- Keunggulan Inti: Penilaian keadaan visual yang intuitif tanpa pembacaan skala yang cermat, ideal untuk jalur perakitan dan lemari pemantauan multi-titik terpusat

Panduan Seleksi Langkah demi Langkah

  1. Miniatur & ruang terbatas sempit: Pilih G15 / G27 (φ15 / φ26)

  2. Sirkuit pneumatik standar biasa: G36 / G46 (φ37.5 / φ42.5)

  3. Diperlukan peringatan tekanan visual: G36-L / G46-L dengan cincin batas warna

  4. Permintaan membaca jarak jauh: Panggilan besar G53-L / G63-L (φ51 / φ63)

  5. Perbedaan mode instalasi

     -- Pemasangan pipa langsung → Seri ulir samping GA

     -- Pemasangan tertanam pada panel kontrol peralatan → Seri ulir belakang G

Referensi Cepat Model Standar Populer

     -- G27-10-R1: putaran φ26, rentang 1,0MPa, ulir R1/16

     -- G36-10-01: φ37,5 ulir belakang, 1,0MPa, R1/8

     -- G46-10-02: φ42,5 ulir belakang, 1,0MPa, R1/4

     -- G46-L-10-02: φ42,5 ulir belakang, cincin batas merah-hijau, 1,0MPa, R1/4

Ringkasan Satu Kalimat

     Pengukur tekanan pneumatik seri SOLH G mencakup ukuran dial penuh φ15~φ63 dengan dua gaya pemasangan ulir belakang/samping, cincin peringatan batas warna tipe L opsional, rentang tekanan lengkap 0,2~1,5MPa dan versi bersih bebas tembaga, aksesori pemantauan tekanan udara standar untuk semua sirkuit pneumatik otomasi industri.
