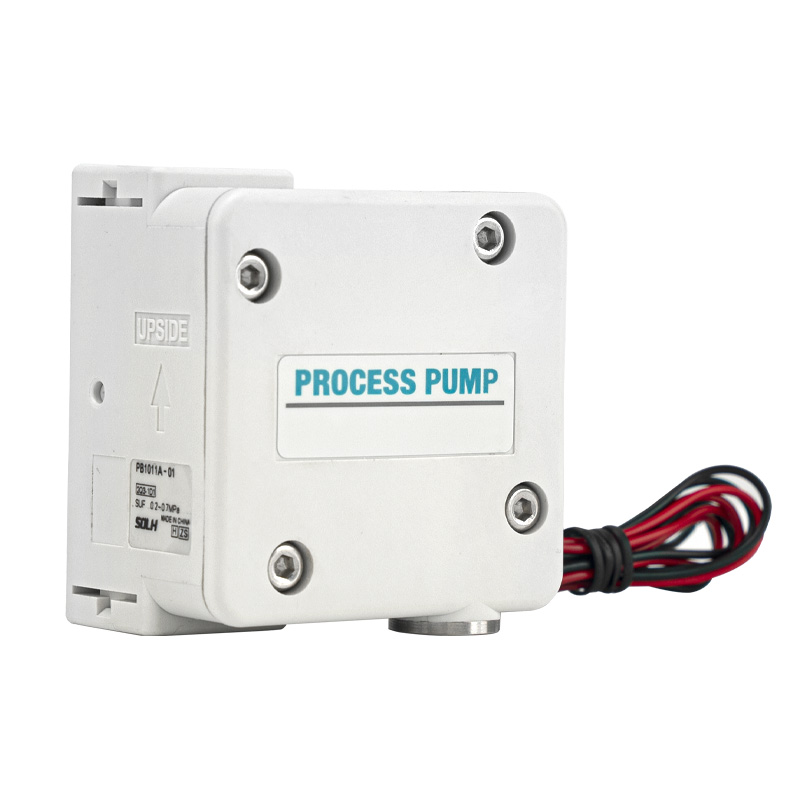

Pompa Diafragma Seri RPB1011 (Tipe Katup Solenoid Bawaan PB1000A)

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     SOLH PB1011A termasuk dalam seri pompa diafragma pneumatik kerja tunggal miniatur PB1000A dengan katup solenoid internal. Ini fitur garis kompak, ketahanan korosi penuh dan kebocoran segel poros nol. Dirancang untuk pengiriman pelarut kimia, air murni, cairan medis, dan reagen aliran mikro hingga menengah, ini adalah pompa dosis presisi kompak yang banyak digunakan dalam industri kimia, semikonduktor, dan bioteknologi.

Klasifikasi Model & Mode Berkendara

     --  PB1011A: Katup solenoid 3 port terintegrasi (DC24V), kontrol sinyal listrik langsung, kabel plug-and-play

     --  PB1013A: Tipe pilot udara eksternal, digerakkan oleh katup solenoid eksternal independen

     --  Akhiran ukuran port: 01 = Port fluida standar Rc1/8

     --  Model lengkap umum: PB1011A-01; PB1011A-01-B (dengan braket kaki pemasangan); PB1011A-01-N (port ulir NPT)

Spesifikasi Teknis Inti (PB1011A)

     - Unit Penggerak: Katup solenoid 3/2 bawaan, DC24V, konsumsi daya 0,35W

     --  Rentang Aliran: 8～2000 mL/mnt (0,12～120 L/jam)

     --  Tekanan Kerja Pelepasan: 0～0,6 MPa

     --  Pengangkatan Hisap Kering: Maks 2,5 m

     -- Suhu Cairan Pengoperasian: 0～50℃ (tidak ada lapisan es di dalam ruang pompa)

     -- Viskositas Cairan Maks yang Diijinkan: 100 mPa·s

     -- Kisaran Tekanan Udara Pasokan: 0,2～0,7 MPa

     -- Konsumsi Udara: ≤40 L/mnt (ANR)

     -- Dimensi & Berat Keseluruhan: 60×60×41 mm, kira-kira. 170 gram

     -- Kebisingan Pengoperasian: ≤64 dB(A); kebisingan semakin berkurang dengan peredam yang cocok

     -- Masa Pakai Diafragma: Hingga 30 juta siklus peralihan

Konfigurasi Material Bagian yang Dibasahi

      - Badan Pompa: Baja tahan karat Polypropylene PP / SUS316 opsional

     -- Inti Diafragma & Katup Periksa: Komposit PTFE + PP

     -- Bahan Penyegel: Karet fluoro FKM, ketahanan luar biasa terhadap asam, alkali, dan pelarut organik

     - Keunggulan Bahan: Desain segel tanpa poros menghilangkan kebocoran sedang; ketahanan korosi penuh untuk larutan kimia, air murni, reagen medis dan cairan asam/alkali ringan.

Prinsip Kerja (Tipe Kontrol Listrik PB1011A)

     -- Solenoid Berenergi AKTIF: Udara terkompresi memasuki ruang penggerak, mendorong diafragma untuk bergeser ke kiri; cairan di dalam ruang pompa dibuang melalui katup satu arah atas.

     -- Solenoid De-energized OFF: Ruang penggerak mengeluarkan udara; diafragma diatur ulang ke kanan di bawah gaya pegas bawaan; cairan baru disedot ke dalam rongga pompa melalui katup periksa saluran masuk bawah.

     -- Siklus hidup/mati solenoid frekuensi tinggi (1～10 Hz) mewujudkan pengisapan & pengosongan cairan terus menerus; aliran keluaran dapat disesuaikan secara tepat dengan mengubah frekuensi peralihan.

Persyaratan Instalasi & Perpipaan

  1. Aturan Instalasi Wajib

     -- Lubang keluar cairan (OUT) harus menghadap ke atas untuk menghindari penguncian udara di dalam ruang pompa yang menyebabkan gangguan aliran.

 2. Definisi Port & Spesifikasi Thread

     -- Port utama masuk / keluar cairan: Standar Rc1/8", NPT1/8 opsional

     -- Port SUP pasokan udara: ulir M5×0,8

     -- Port EXH buang: ulir M5×0,8, kompatibel dengan peredam miniatur AN05-M5

  3. Lubang Pemasangan

     -- 2 × lubang sekrup M4 dengan kedalaman 6mm; atau φ4.5 melalui lubang; aksesori braket kaki khusus KT-PB1A-5 tersedia untuk pemasangan peralatan tetap.

Skenario Aplikasi Industri yang Khas

     -- Manufaktur semikonduktor & PV: Transfer pelarut kimia, loop sirkulasi cairan pembersih

     -- Peralatan medis & biokimia: Pengiriman mikro reagen, larutan buffer dan cairan biologis

     -- Mesin percetakan & pengemasan: Tinta, sistem pengumpanan otomatis lem perekat

     -- Perlindungan lingkungan & pengolahan air: Dosis bahan kimia, pengumpulan sampel air limbah

     -- Industri otomasi umum: Pemotongan cairan, bahan pembersih, dan pengangkutan oli ringan

Pedoman Pemilihan Model

     -- Pencocokan aliran: Pilih PB1011A untuk aliran ≤2000 mL/mnt; Model pilot udara PB1013A untuk skenario kontrol linkage khusus (aliran maks 1000 mL/mnt)

     -- Pemilihan bahan yang dibasahi: Badan pompa PP untuk cairan kimia lemah umum; Kombo SUS316 + PTFE untuk pelarut korosif yang kuat

     -- Mode kontrol: Kontrol langsung listrik pilih PB1011A; peralatan hubungan interlock eksternal pilih tipe pilot udara PB1013A

     -- Aksesori tambahan: Pasang peredam pada lubang pembuangan untuk mengurangi kebisingan pengoperasian; cocokkan braket kaki untuk pemasangan tetap jangka panjang

Keuntungan Pertukaran SOLH

     Seri SOLH-PB1011 sepenuhnya sesuai dengan seri PB1011 asli SMC dalam dimensi keseluruhan, tata letak ulir port, dan semua parameter kinerja, penggantian drop-in langsung tanpa modifikasi pipa, dengan kinerja biaya yang unggul.

Ringkasan Satu Kalimat

     SOLH PB1011A miniatur pompa diafragma pneumatik solenoid bawaan mengadopsi bagian basah tahan korosi PTFE/FKM anti bocor bebas segel poros, mendukung takaran aliran mikro-medium 8~2000mL/mnt, tersedia dalam solenoid terintegrasi elektrik dan versi pilot udara eksternal, pompa transfer presisi kompak untuk sistem pengiriman semikonduktor, medis, percetakan, dan reagen lingkungan.
