Katup Kontrol

Katup si kecil mekanis sedang SOLH VM2 (VM200) sepenuhnya dapat dipertukarkan dengan model SMC yang cocok. Menampilkan konstruksi si kecil sedang dengan koefisien aliran Cv=0,87, kapasitas alirannya sekitar 8 kali lebih tinggi dari seri mini VM1, dilengkapi dengan port Rc1/4 standar dan ulir NPT/G1/4 opsional. Ia bekerja di bawah 0~1,0MPa dan tidak kompatibel dengan vakum, mengadopsi segel poppet tahan aus bebas pelumasan dan bodi logam yang kuat. Tersedia tata letak perpipaan port samping dan port bawah, didukung oleh jajaran lengkap aktuator yang dapat diganti: roller POM standar / tuas roller tahan abrasi baja keras, roller anti-pantulan satu arah, pendorong lurus, tombol tekan datar, kepala penghenti darurat jamur kuning, tombol indikator hijau, dan kenop engsel yang dapat dikunci. Varian roller baja yang diperkeras cocok dengan lini produksi tugas berat dengan keausan tinggi. Banyak digunakan untuk deteksi batas langkah silinder & meja geser, commissioning jog manual peralatan, peralihan udara perlengkapan jig, dan interlock darurat keselamatan, ini berfungsi sebagai katup pemicu udara mekanis utama untuk pengemasan, tekstil, percetakan, dan jalur produksi otomasi umum.

Katup mekanis si kecil 3-port sedang SOLH VM4 (VM400) sepenuhnya dapat dipertukarkan dengan model SMC yang setara, diposisikan di antara seri VM1 mini dan VM2 aliran tinggi. Keunggulan intinya terletak pada kompatibilitas dengan rentang tekanan penuh mulai dari vakum -100kPa hingga tekanan positif 1,0MPa, sebuah fitur yang tidak tersedia di VM2. Ini mengadopsi port Rc1/8 standar dengan thread NPT/G1/8 opsional dan kapasitas aliran Cv=0,38, mendukung tata letak perpipaan port samping dan bawah. Dibuat dengan bodi logam padat, tahan benturan 1000m/s² dan getaran berat, cocok untuk jalur produksi tugas berat yang berat, dengan segel poppet tahan debu bebas pelumasan untuk masa pakai yang lama. Satu set lengkap aktuator yang dapat dipertukarkan disediakan: tuas roller baja anti-abrasi standar / yang diperkeras, roller anti-pantulan satu arah, pendorong lurus, tombol berhenti darurat jamur multi-warna, kenop putar posisi 2/3, tombol tekan yang dapat dikunci, dan tuas engsel pengalih. Diterapkan secara luas dalam deteksi batas langkah silinder & meja geser, sirkuit adsorpsi/pelepasan vakum, commissioning jog manual peralatan, interlock darurat keselamatan mesin, dan peralihan perlengkapan jig, ini adalah katup pemicu mekanis medium yang ideal untuk kondisi kerja yang memerlukan kompatibilitas vakum dan ketahanan guncangan yang kuat.

Katup proporsional elektro-pneumatik aliran tinggi SOLH ITV sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Mengadopsi sistem umpan balik tekanan loop tertutup, ia menerima tegangan DC0–10V, sinyal analog arus 4–20mA, dan komunikasi fieldbus opsional termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai pengaturan tekanan udara jarak jauh tanpa langkah dan presisi tinggi dengan akurasi kontrol FS ±1% dan perlindungan debu & percikan IP65. Tiga seri mencakup rentang aliran yang berbeda: ITV1100 untuk aliran mikro rendah, ITV2100 untuk aliran medium universal, dan ITV3100 untuk aliran deras tinggi hingga 4400 L/mnt ANR, dengan tekanan yang dapat disesuaikan dari 0,005 hingga 0,9 MPa. Mendukung ulir Rc/NPT/G dan fitting push-in, tampilan digital LED internal, dan alarm diagnosis mandiri di bawah catu daya rendah DC24V. Diterapkan secara luas untuk aktuasi silinder lubang besar, kontrol tegangan konstan film & kawat, proses presisi semikonduktor & optik, penyaluran & pelapisan otomatis, peralihan tekanan multi-tahap untuk peralatan pengelasan dan memukau, menggantikan beberapa regulator manual untuk mewujudkan kontrol tekanan terpusat digital pada jalur produksi otomatis.

Katup periksa inline SOLH XTO674 dan INA14 berbagi platform struktural yang sama dengan tekanan retak sangat rendah 0,01MPa, kompatibel dengan udara bertekanan dan air bersih untuk perlindungan anti-aliran balik dalam pipa fluida vakum dan tekanan rendah. XTO674 adalah versi kriogenik berbahan kuningan yang bekerja hingga -30℃; Seri standar INA14 menyediakan bodi kuningan atau baja tahan karat SUS304, dilengkapi dengan segel NBR standar ditambah FKM tahan oli & suhu tinggi opsional serta segel CR tahan cuaca. Desain ulir inline yang ringkas dengan tanda panah aliran dapat langsung dipasang di pipa tanpa braket tambahan, secara efektif mencegah hilangnya vakum dan membalikkan aliran udara saat dipasang di antara generator vakum dan cangkir hisap. Kedua seri ini memiliki dimensi keseluruhan dan ukuran ulir yang identik untuk pertukaran medan langsung tanpa modifikasi pipa, diterapkan secara luas pada peralatan kriogenik, jalur produksi vakum, sirkuit fluida suhu tinggi tahan korosi, serta pipa pneumatik & air umum untuk retensi tekanan satu arah dan pencegahan aliran balik.

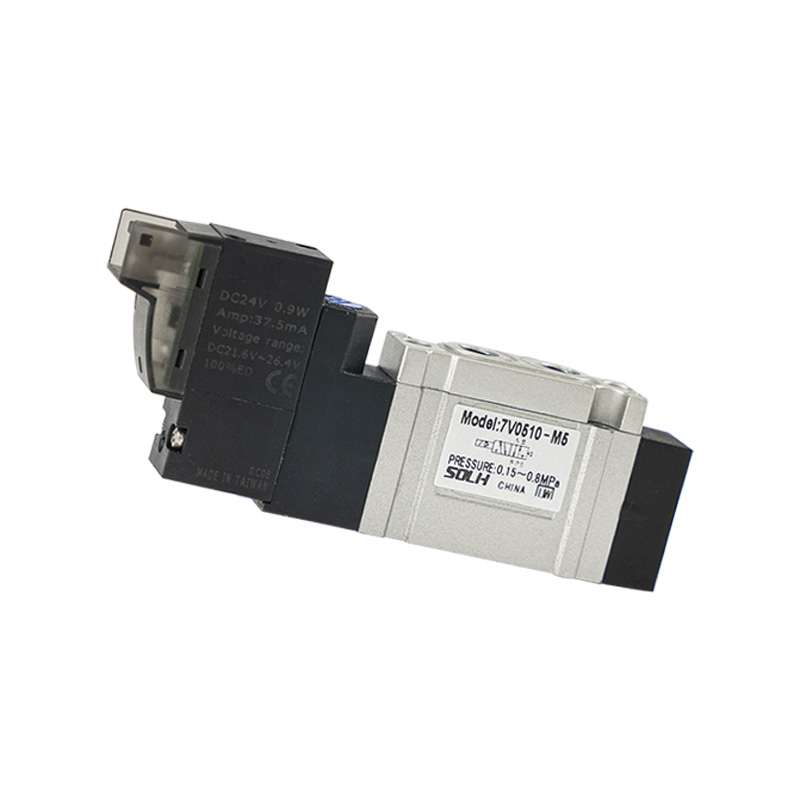

Katup solenoid kompak yang dioperasikan pilot SOLH 7V mencakup varian lengkap 5/2 dan 5/3 arah, mencakup pegas koil tunggal, kait koil ganda, dan tiga fungsi tengah: tertutup tengah, pembuangan tengah, suplai tekanan tengah. Katup ini mengadopsi desain saluran pembuangan internal terpusat yang terintegrasi dengan kapasitas aliran sekitar 30% lebih tinggi dibandingkan katup seri 4V tradisional, dengan respons peralihan ≤50ms dan frekuensi pengoperasian maksimum hingga 5 Hz. Kumparan daya ultra-rendah menghasilkan lebih sedikit panas untuk pemberian energi terus menerus, dengan konsumsi daya DC 0,7W dan AC 1,1VA. Jajaran produk ukuran penuh dari M5 hingga 3/8" ditawarkan, mendukung port ulir standar dan fitting cepat push-in. Katup dapat dipasang secara terpisah atau ditumpuk pada manifold aluminium multi-stasiun untuk menghemat ruang kabinet dan menyederhanakan perpipaan udara utama. Tekanan pengoperasian berkisar 0,15~0,8 MPa dengan suhu kerja -20℃~70℃. Badan katup aluminium die-cast memberikan masa pakai penyegelan yang lama, banyak digunakan untuk peralihan arah silinder dan kontrol pneumatik terpusat pada semua jalur produksi otomatis.

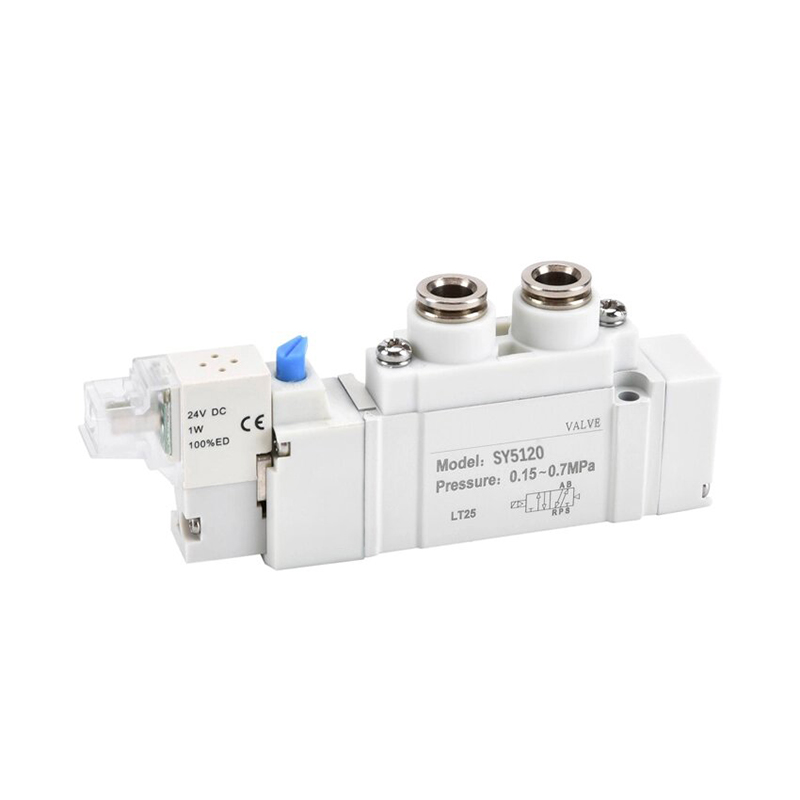

Katup solenoid 5 port yang dioperasikan pilot seri SOLH SY sepenuhnya dapat dipertukarkan dengan katup SMC yang serasi, termasuk model SY3000 mini, SY5000 medium mainstream, SY7000 large, dan SY9000 ekstra besar. Ini menyediakan opsi sirkuit lengkap: 5/2 koil tunggal/ganda dan 5/3 tiga posisi dengan fungsi tertutup tengah, knalpot tengah & pasokan tekanan tengah. Kumparan standar 0,35W dan kumparan hemat energi daya ultra-rendah 0,1W opsional menghasilkan sedikit panas untuk pemberian energi terus menerus. Versi percontohan internal bekerja pada 0,1~0,7 MPa, sedangkan varian percontohan eksternal mendukung lingkungan vakum -100kPa. Spool yang tertutup celah mencapai hingga 200 juta siklus peralihan. Port udara disusun di samping, atas dan bawah untuk perutean pipa yang fleksibel. Katup mengadopsi desain snap plug-in yang kompatibel dengan pulau katup manifold SS5Y, memungkinkan pemeliharaan katup tunggal tanpa membongkar seluruh bank, dengan konektor konektor IP65 dan peringkat dasar manifold IP67. Pelari internal yang dioptimalkan menghasilkan aliran sekitar 80% lebih tinggi dibandingkan katup lama, dan jaring filter pilot bawaan mencegah spul tersangkut debu. Banyak digunakan untuk peralihan arah silinder dan kontrol pneumatik terpusat dalam semikonduktor, pengelasan otomotif, pengemasan dan peralatan otomasi medis.

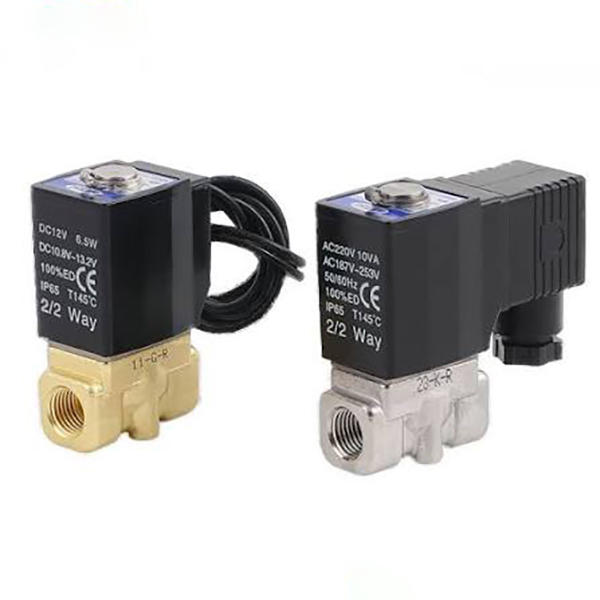

Katup solenoid fluida SOLH 2S seri 2/2 arah yang biasanya tertutup mencakup dua jalur penuh: model lubang kecil kerja langsung model 030/050 dan varian lubang besar 150~500 yang dioperasikan pilot, untuk kontrol on-off otomatis air bersih, udara bertekanan, cairan pendingin pemotongan, oli pelumas, dan saluran pipa cairan yang bersifat korosif lemah. Versi kerja langsung memungkinkan penyalaan tanpa tekanan tanpa batas tekanan diferensial minimum, dilengkapi ukuran ringkas, orientasi pemasangan universal, dan peralihan cepat milidetik, ideal untuk aplikasi aliran mikro bertekanan rendah seperti pendinginan peralatan mesin satu titik, cabang udara/air mikro 3C, dan peralatan pembersih mini. Tipe yang dioperasikan dengan pilot memerlukan perbedaan tekanan minimal 0,05MPa untuk pembukaan penuh, menghasilkan aliran ultra-besar dengan kumparan panas rendah berwatt rendah, cocok untuk header saluran kompresor udara, saluran air semprotan utama, dan saluran pipa pengolahan air sirkulasi aliran tinggi. Segel karet nitril NBR standar dilengkapi, dengan segel kelas makanan EPDM tahan asam & air panas opsional. Standar ulir multi internasional (PT/G/NPT) dan voltase koil universal global (DC12/24V, AC24/110/220V) tersedia, didukung oleh opsi konektor DIN dan kabel timah. Kumparan tahan panas memungkinkan pemberian energi terus menerus dalam jangka panjang. Panduan pemilihan: tipe kerja langsung untuk pipa dengan tekanan statis di bawah 0,05MPa dan aliran cabang kecil; versi yang dioperasikan pilot untuk header utama G1/2 dan di atasnya dengan tekanan tinggi yang stabil & aliran sirkulasi yang besar. Segel EPDM wajib untuk air panas dan media cairan food grade.

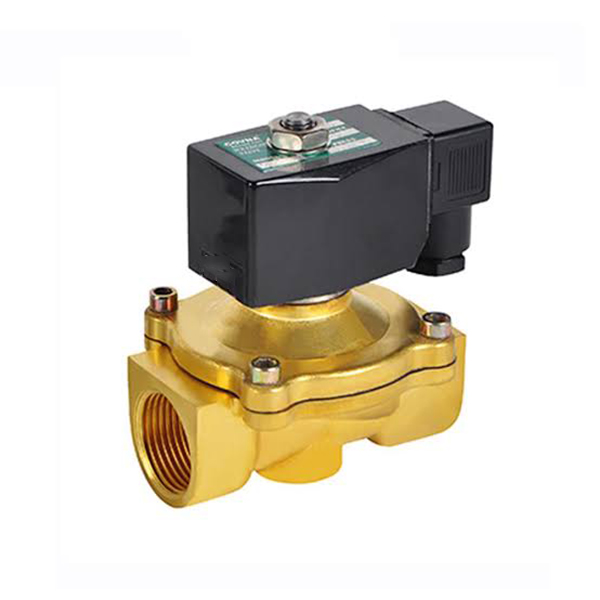

Katup solenoid fluida 2/2 arah seri SOLH 2W yang biasanya tertutup dengan bodi kuningan padat mencakup model lubang kecil yang bekerja langsung dengan model 030/050 dan varian 150~500 yang dioperasikan pilot dengan lubang besar, dirancang untuk kontrol on-off otomatis air bersih, udara bertekanan, cairan pendingin pemotongan, oli pelumas, dan saluran pipa fluida yang bersifat korosif lemah. Versi aksi langsung mewujudkan pengaktifan tekanan diferensial nol tanpa batas tekanan kerja minimum, memiliki fitur ukuran ringkas, orientasi pemasangan universal, dan peralihan frekuensi tinggi milidetik, ideal untuk cabang aliran mikro bertekanan rendah, sirkuit air tambahan vakum, dan pendinginan satu titik untuk peralatan mesin kecil. Tipe yang dioperasikan pilot memerlukan tekanan diferensial awal minimum 0,05MPa, menghasilkan aliran ultra-besar dengan kumparan kenaikan suhu rendah berdaya rendah, cocok untuk saluran pembuangan utama kompresor udara, sirkuit air semprotan utama perakitan umum, dan pipa sirkulasi aliran tinggi untuk sistem pengolahan air. Segel karet nitril NBR standar dilengkapi, dengan segel food-grade EPDM tahan panas & asam opsional. Tersedia berbagai standar ulir internasional (PT/G/NPT) dan voltase koil rentang penuh (DC12/24V, AC24/110/220V), didukung oleh soket konektor DIN untuk kabel kabinet dan kabel tahan air IP65 untuk peralatan luar ruangan yang lembap. Kumparan tahan panas memungkinkan pemberian energi terus menerus 24 jam tanpa kelelahan. Pedoman pemilihan: pilih tipe kerja langsung untuk pipa dengan tekanan statis di bawah 0,05MPa dan aliran titik tunggal mikro; pilih varian yang dioperasikan pilot untuk header utama G1/2 dan di atasnya dengan sirkulasi besar bertekanan tinggi yang stabil. Segel EPDM wajib untuk air panas, air murni, dan media cairan food grade.
