Seri Komponen Pneumatik

Sambungan clevis telinga ganda tipe SOLH Y untuk ujung batang silinder pneumatik, konektor garpu standar yang dapat dipertukarkan dengan suku cadang SMC/AirTAC. Benang internal M10×1,25-M27×2 cocok dengan lubang 32-125mm, lubang pin φ10-27mm, ayunan bidang tunggal ±5°. Baja karbon menghitam/galvanis atau baja tahan karat. Ideal untuk lug beban telinga tunggal dengan bantalan beban tinggi dalam mekanisme tarik dorong dan artikulasi.

Sambungan apung tipe SOLH F untuk ujung batang silinder pneumatik, konektor kompensasi kepala bola fleksibel. Menyerap ketidaksejajaran aksial/radial (aksial ±1,5 mm, sudut ±2°~±5°), menghilangkan gaya samping dan melindungi segel silinder. Ulir M6×1.0-M20×1.5 cocok dengan lubang 16-100 mm, aluminium anodisasi atau baja tahan karat 304. Dapat dipertukarkan dengan seri AirTAC F, SMC JAF/JAHF. Ideal untuk pemasangan tekan, jalur perakitan, dan pengangkutan langkah panjang.

Bantalan ujung batang mata ikan tipe SOLH U untuk ujung batang silinder pneumatik, sambungan artikulasi universal 360° dengan ayunan ±13°~±15°. Mengkompensasi deviasi koaksial hingga 2mm, menghilangkan gaya lateral dan melindungi segel silinder. Ulir M6×1.0-M27×2 cocok dengan lubang 16-125mm, bantalan baja/tembaga pelumas mandiri/pilihan tahan karat 304. AirTAC FU dan SMC PHS dapat dipertukarkan. Ideal untuk mekanisme beban kecepatan tinggi, eksentrik, dan multi sudut.

Quick coupler pneumatik self-locking tipe SOLH C, desain self-lock bola baja untuk pengoperasian satu tangan. Penyegelan NBR, tekanan kerja 0-1.0MPa. Pilihan baja/plastik berlapis nikel. Seri PP10~PP40, PF/PH/SP/SM untuk tabung PU Φ4×6~Φ8×12 dan ulir G1/4, G3/8, G1/2. Lintas merek dapat dipertukarkan dengan SMC & AirTAC. Banyak digunakan untuk kompresor udara, alat udara dan saluran pneumatik generator vakum.

SOLH KQ2H satu sentuhan dorong lurus dalam pas, pengganti langsung untuk SMC KQ2H. Badan POM, benang kuningan berlapis nikel, segel NBR. Berfungsi untuk udara terkompresi hingga 1,0MPa dan vakum hingga -95kPa. Meliputi tabung PU/PA Φ2-Φ16, benang lancip M & R metrik, diameter yang sama dan konfigurasi pereduksi. Ideal untuk generator vakum, silinder mikro, dan pipa pneumatik otomatisasi terbatas.

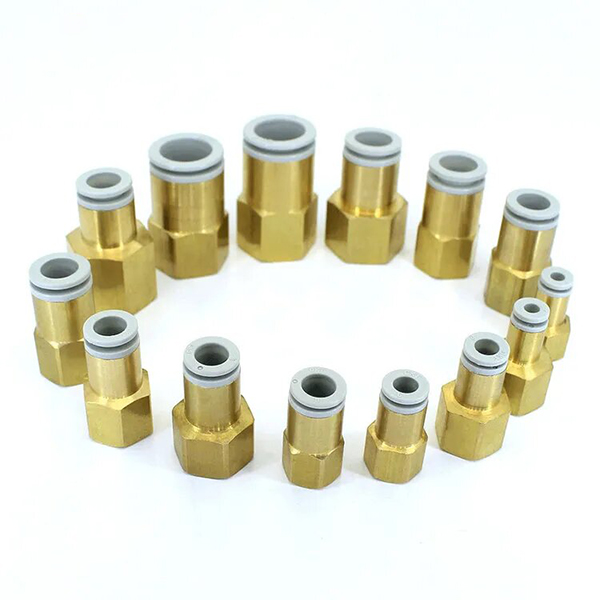

SOLH KQ2F satu sentuhan push in fitting, pengganti langsung untuk SMC KQ2F. Bodi kuningan berlapis nikel, segel NBR, berfungsi untuk vakum (-0,1MPa) hingga udara bertekanan 1,0MPa. Salah satu ujung untuk tabung PU/PA/FEP/PFA, salah satu ujung benang betina M5/Rc1/8~Rc1/2. Desain kompak yang dapat diputar untuk perpipaan ruang sempit, banyak digunakan pada katup solenoid, silinder, dan sirkuit vakum otomasi.

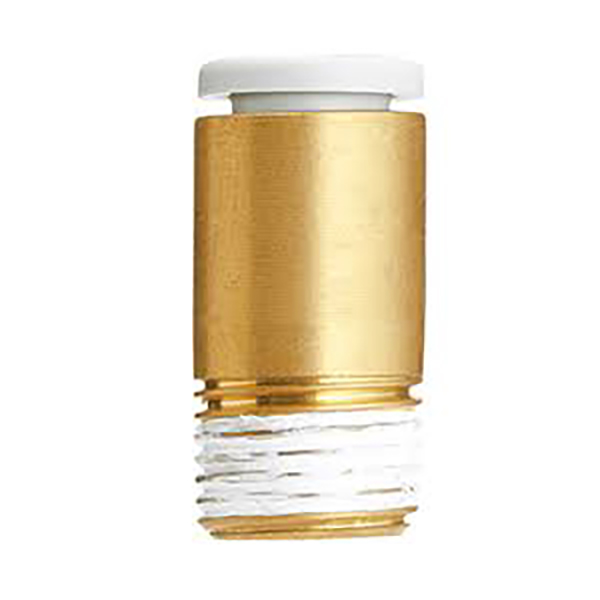

SOLH KQ2S satu sentuhan push in fitting, penggantian SMC KQ2S langsung. Bodi kuningan berlapis nikel, segel NBR, berfungsi untuk vakum (-0,1MPa) hingga udara bertekanan 1,0MPa. Salah satu ujung untuk tabung PU/PA, ujung ulir jantan dengan soket segi enam bagian dalam yang tersembunyi, memungkinkan kunci pas hex mengencangkan di ruang sempit. Cocok untuk pulau katup kompak, kabel pneumatik kepadatan tinggi, dan sistem adsorpsi vakum.

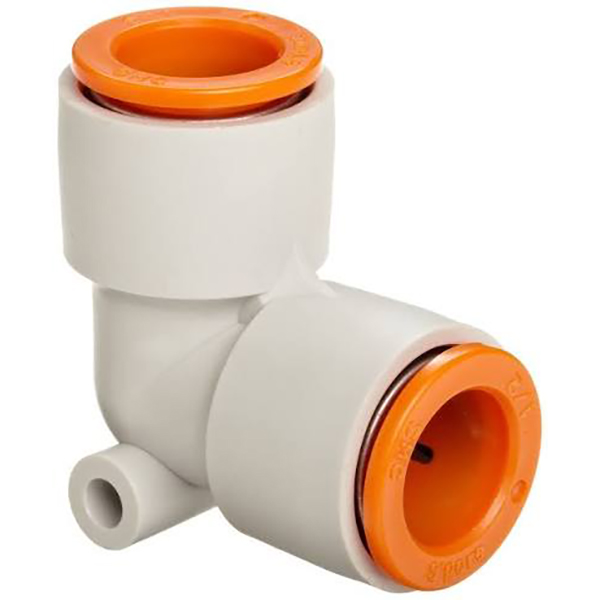

SOLH KQ2L satu sentuhan 90°elbow push in fitting, pengganti langsung untuk SMC KQ2L. Badan POM, segel NBR, mendukung udara bertekanan 0~1,0MPa dan vakum hingga 95kPa. Berbagai gaya: ulir jantan, siku berdiameter sama, siku batang & siku batang pereduksi untuk tabung PU/PA. Sempurna untuk perpipaan 90° yang menghemat ruang pada generator vakum, katup solenoid, dan mesin otomasi.

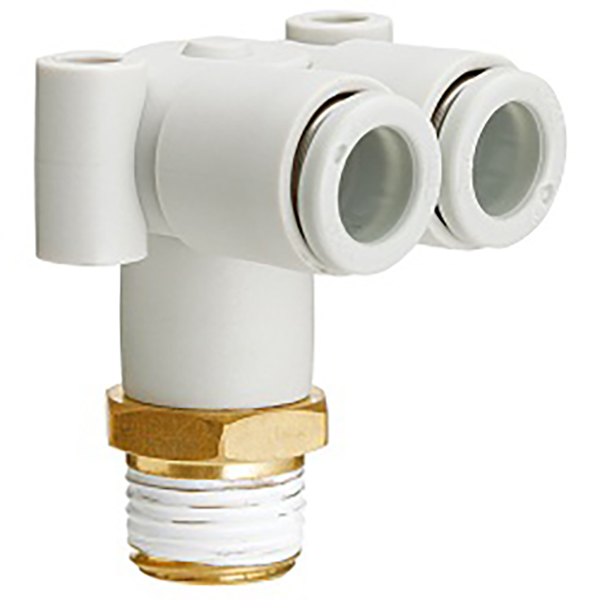

SOLH KQ2LU Fitting dorong siku kembar tipe 1 hingga 2 L, dapat dipertukarkan dengan SMC KQ2LU. Desain satu saluran masuk dua saluran keluar 90° untuk aliran udara seimbang. Badan POM, benang kuningan berlapis nikel dan segel NBR, berfungsi untuk udara bertekanan 0~1,0MPa dan vakum -95kPa. Berbagai opsi ulir & diameter yang sama untuk tabung PU/PA, banyak digunakan pada efektor ujung robot dan percabangan cangkir hisap vakum.
