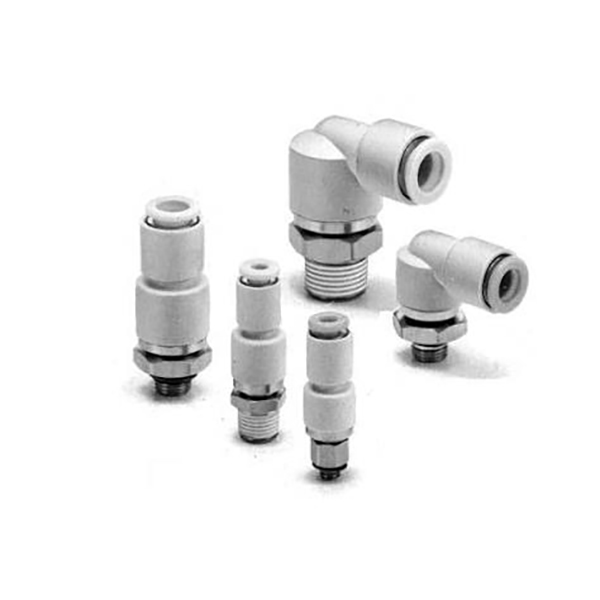

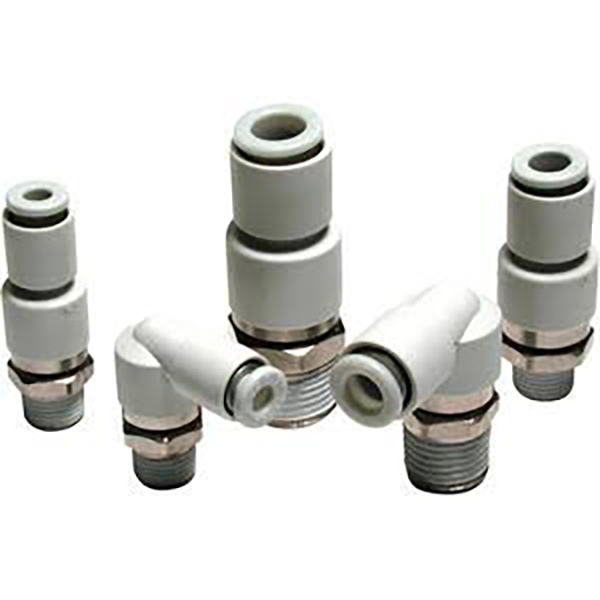

Perlengkapan Dorong Putar Putar Seri KS / KX

Perlengkapan Dorong Putar Putar Seri SOLH KS/KX

Merek: SOLH oleh Richge Technology | Serikat Putar Pneumatik Berputar 360°

1. Ikhtisar Produk

  Seri KS / KX adalah alat kelengkapan dorong putar putar yang dirancang untuk rotasi terus menerus 360° dan aplikasi berosilasi seperti manipulator robot, meja putar, dan ujung silinder berosilasi. Mereka mencegah pipa udara kusut, terpelintir, atau terlepas saat bergerak.

     • KS = Tipe putar standar (bantalan bola tunggal)

     • KX = Tipe putar kecepatan tinggi (bantalan bola ganda)

2. Perbedaan Inti: KS vs KX

     • Tipe Standar KS: Bantalan bola tunggal, torsi rendah. Kecepatan maks: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Cocok untuk osilasi kecepatan sedang-rendah & rotasi intermiten.

     • Tipe Kecepatan Tinggi KX: Bantalan bola ganda, torsi ultra-rendah, putaran lebih halus. Kecepatan maks: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Cocok untuk rotasi kecepatan tinggi terus menerus dan osilasi yang sering.

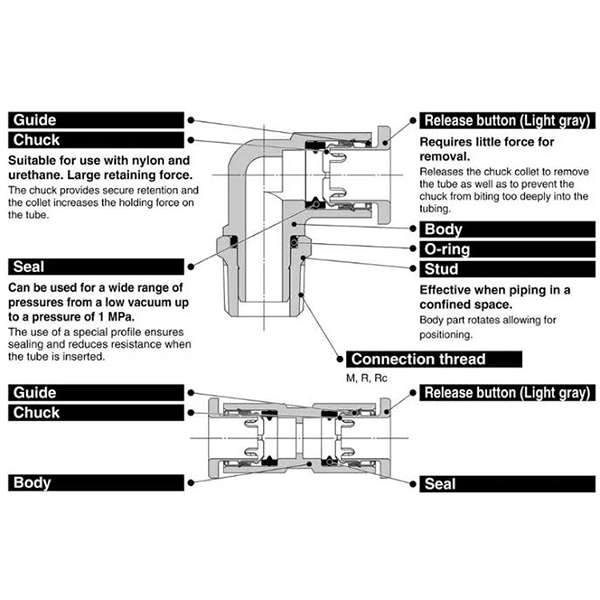

3. Fitur Inti

     • ✅ Rotasi Bebas 360°: Rakitan bantalan internal menghilangkan simpul dan puntiran pipa pada ujung yang berputar.

     • ✅ Torsi Rotasi Rendah: Hanya 0,006～0,022 N·m pada 0,5 MPa, beban ekstra minimal pada sumbu gerak.

     • ✅ Struktur Internal Anti-rotasi: Mencegah pipa berputar bersamaan dengan fitting dan memperpanjang masa pakai tabung.

     • ✅ Konstruksi Bebas Tembaga: Pelapisan nikel tanpa listrik, dapat digunakan di lingkungan yang dibatasi tembaga (semikonduktor, pemrosesan makanan, medis).

     • ✅ Dorong-untuk-Menghubungkan: Kompatibel dengan φ4/φ6/φ8/φ10/φ12 PU, nilon & tabung nilon lembut. Kunci otomatis saat penyisipan, tekan kerah untuk pelepasan cepat.

     • ✅ Kompatibel dengan Vakum: −100 kPa ~ 1,0 MPa (Tidak direkomendasikan untuk penahan vakum kritis karena kebocoran kecil yang melekat).

     • ✅ Benang Sealant Pra-Dilapisi (akhiran S): Opsi standar; tidak diperlukan pita PTFE selama pemasangan.

4. Penamaan Model & Contoh

  Seri Standar KS

     • KSH06-02S: Lurus (H), tabung φ6, ulir R1/4, sealant yang sudah diaplikasikan sebelumnya (S)

     • KSL08-01S: Siku (L), tabung φ8, ulir R1/8, sealant yang sudah diaplikasikan sebelumnya (S)

  Seri Kecepatan Tinggi KX

     • KXH04-M5: Lurus (H), tabung φ4, ulir metrik M5×0,8

     • KXL10-03S: Siku (L), tabung φ10, ulir R3/8, sealant yang sudah diaplikasikan sebelumnya (S)

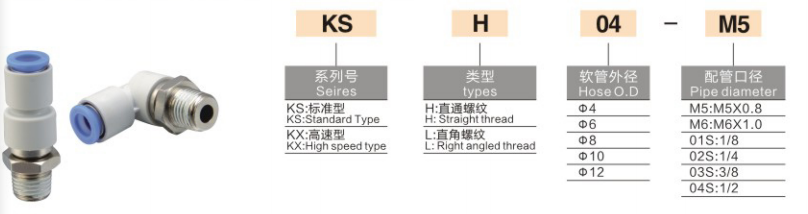

  Aturan Penamaan

5. Spesifikasi Teknis

Parameter Umum

Torsi Rotasi @ 0,5 MPa (N·m)

Kecepatan Putar Maksimum (rpm)

6. Skenario Aplikasi

     1. Pergelangan tangan/sendi robot: Mencegah kekusutan pipa pada efektor ujung robot yang berputar.

     2. Tabel indeks putar: Pasokan udara 360° berkelanjutan untuk meja putar berkecepatan tinggi.

     3. Ujung silinder berosilasi: Mekanisme rocker & flip untuk melepaskan tekanan puntir pada saluran udara.

     4. Otomatisasi umum: Unit pneumatik dengan osilasi yang sering dan rotasi yang terputus-putus.

7. Perlengkapan Push-in KS / KX vs KQ Biasa

8. Panduan Seleksi

     • Osilasi kecepatan rendah (≤500 rpm) →KS, kinerja biaya yang lebih baik

     • Rotasi kecepatan tinggi terus menerus (>500 rpm) →KX, bantalan ganda untuk masa pakai lebih lama

     • Lingkungan bebas tembaga & sensitif terhadap vakum → Lebih suka KS/KX
