Fitting Push-in Tee Lari Pria Seri KQ2Y

Fitting Push-in Tee Run Pria Seri SOLH KQ2Y | Konektor Pneumatik Tee Servis

Merek: SOLH oleh Richge Technology | SMC KQ2Y Setara Pria Run Tee (Service Tee) Fitting Sekali Sentuh

1. Ikhtisar Produk

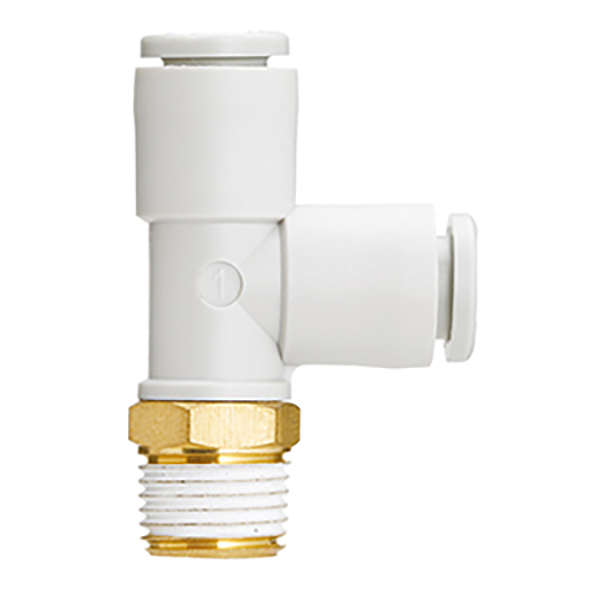

     KQ2Y adalah Male Run Tee (umumnya dikenal sebagai Service Tee) dari seri fitting sekali sentuh SOLH KQ2. Konfigurasi intinya adalah1 saluran masuk ulir jantan + 2 saluran keluar dorong berdiameter sama. Ini mencabangkan dua tabung udara langsung dari port berulir utama dan merupakan salah satu alat kelengkapan cabang yang paling banyak digunakan dalam sistem pneumatik.

2. Aturan Penamaan Model

  Contoh rincian model:KQ2Y06-01AS
     KQ2: Fitting push-in generasi kedua seri KQ2 (bodi putih)
     Y: Run Tee, tee tipe T ulir jantan (1 saluran masuk berulir, 2 saluran keluar dorong)
     06: Diameter luar pipa untuk saluran keluar dorong: φ6mm
     01: Spesifikasi ulir jantan (R18; metrik M3/M5/M6)
     A: Segel paking untuk perakitan & pembongkaran berulang; S: Sealant ulir yang sudah diaplikasikan sebelumnya, tidak dapat digunakan kembali; N: Tahan korosi berlapis nikel

  Contoh:KQ2Y04-M5A → Saluran masuk ulir jantan M5, saluran keluar dorong ganda φ4 mm, segel paking.

3. Struktur & Fitur Inti

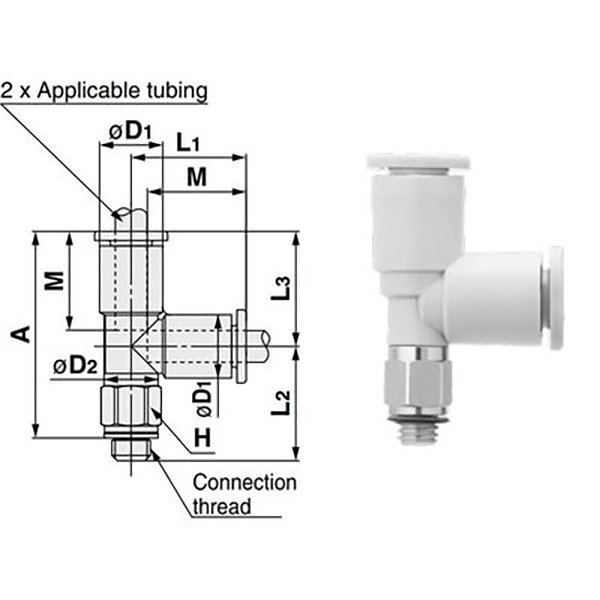

  3.1 Struktur Tipe T (1 Masuk, 2 Keluar)

     • Masuk: Ulir jantan (Metrik M / Imperial R), menyambung ke katup, silinder udara, dan pipa utama

     • Outlet: 2 port dorong berdiameter sama untuk pipa PU / nilon, koneksi bebas alat

     • Dukungan ujung benangRotasi 360°. Orientasi dapat disesuaikan secara bebas setelah pemasangan untuk menghilangkan tekanan puntir pada pipa.

  3.2 Keuntungan Utama

     • Desain ramah layanan: Tidak perlu memotong pipa utama. Bercabang langsung dari port berulir untuk memudahkan penambahan dan pemeliharaan sirkuit.

     • Kompak & ringan: Bodi plastik PBT + benang kuningan berlapis nikel, tapak kecil dan bobot rendah.

     • Kompatibel dengan vakum: Bekerja dari vakum -100kPa hingga tekanan positif 1,0MPa, cocok untuk sirkuit vakum.

     • Kinerja penyegelan tinggi: Cincin penyegel NBR. Gasket Tipe A memungkinkan pembongkaran berulang; Sealant pra-lapis Tipe S mencegah kebocoran.

     • Pelepasan tabung yang mudah: Tombol pelepas bulat. Tekan untuk melepas pipa tanpa merusak dinding luar tabung.

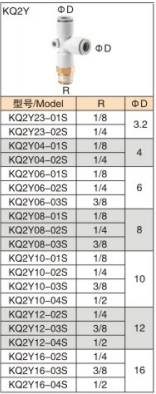

4. Daftar Model & Spesifikasi

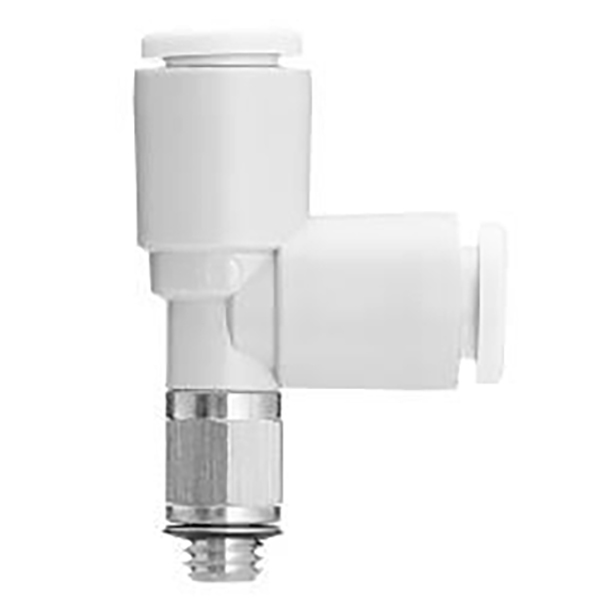

  4.1 Benang Metrik (M3/M5/M6)

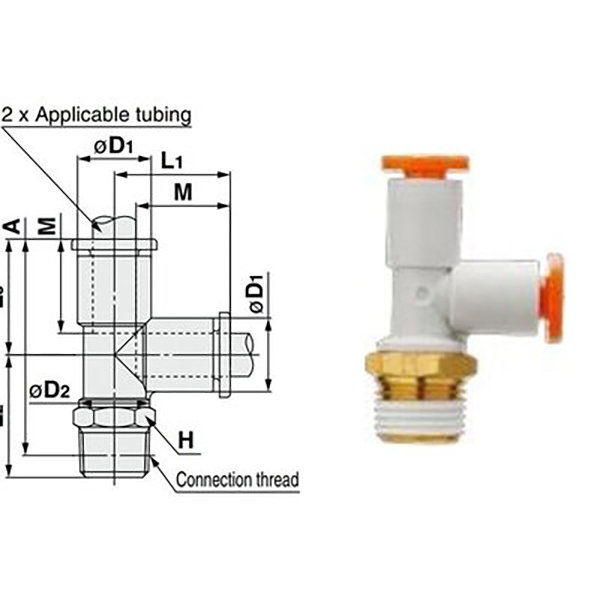

  4.2 Benang Pipa Imperial (R1/8 ~ R1/2, Standar Industri)

5. Spesifikasi Teknis Umum (Standar Seri KQ2)

6. Perbandingan Seleksi: KQ2Y vs KQ2D vs KQ2T

7. Pedoman Seleksi & Pemasangan

  Panduan Seleksi

     • Cabang dari port ulir jantan katup solenoid / silinder → KQ2Y (mis. KQ2Y06-01AS)

     • Pemisahan 1-ke-2 di tengah pipa, persyaratan kebisingan rendah → KQ2D

     • Pemisahan sudut kanan standar, proyek sensitif biaya → KQ2T

  Catatan Instalasi

     • Potong pipa hingga rata tanpa gerinda. Masukkan pipa sepenuhnya sampai Anda mendengar bunyi klik untuk menghindari kebocoran udara.

     • Tipe A (gasket) dapat dibongkar berulang kali; Tipe S (sealant pra-lapis) perlu disegel ulang setelah dibongkar.

     • Untuk aplikasi vakum, pilih Tipe A dengan segel NBR untuk menjaga tingkat vakum tetap stabil.

8. Aplikasi Khas

     • Percabangan outlet katup solenoid: KQ2Y06-01AS dipasang pada port R1/8 katup solenoid 5/2 arah untuk memasok dua silinder udara.

     • Kontrol silinder tersinkronisasi: KQ2Y08-02AS pada port berulir R1/4 utama untuk dibagi menjadi dua tabung φ8 untuk aktuasi sinkron silinder ganda.

     • Retrofit sirkuit vakum: Bercabang dari port ulir utama generator vakum ke cangkir hisap vakum, mudah untuk perawatan dan modifikasi.
