Seri KQ2X / KQ2XD Mengurangi Pemasangan Push-in Multi-Arah

SOLH Seri KQ2X / KQ2XD Pereduksi Y & Pemasangan Push-in Multi-Arah | Pemisah Pneumatik Setara SMC

Merek: SOLH oleh Richge Technology | Penggantian SMC KQ2X / KQ2XD Mengurangi Y & Pemisah Push-in 4 Arah

1. Ikhtisar Produk

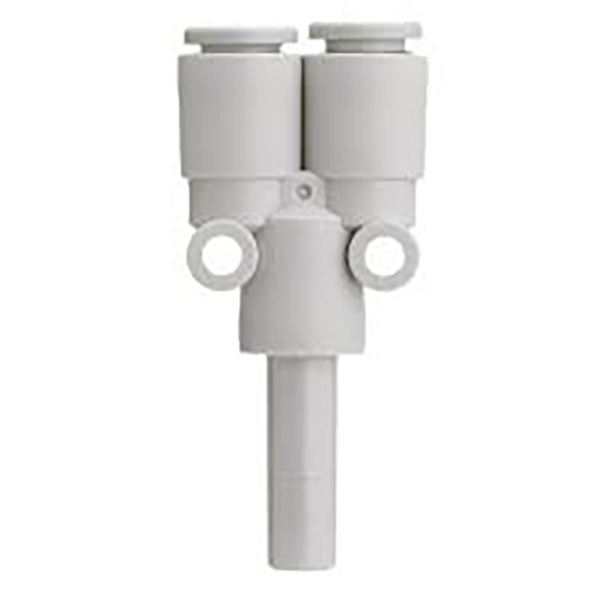

Seri KQ2X: Mengurangi Splitter Tipe Y, 1 In 2 Out

     KQ2X adalah fitting push-in pereduksi 1-ke-2 berbentuk Y. Port ② adalah port induk tunggal; Port ① terdiri dari dua port push-in yang identik. Ini membagi satu aliran udara masuk menjadi dua keluaran berdiameter sama dengan ukuran tabung masuk & keluar yang berbeda, mewujudkan pengurangan & percabangan pipa untuk sirkuit pneumatik dan distribusi jalur vakum.

     Bahan: Badan plastik PBT, cincin penyegel NBR. Kompatibel dengan tabung pneumatik PU / PA. Perakitan push-to-connect yang cepat, tidak memerlukan pita PTFE.

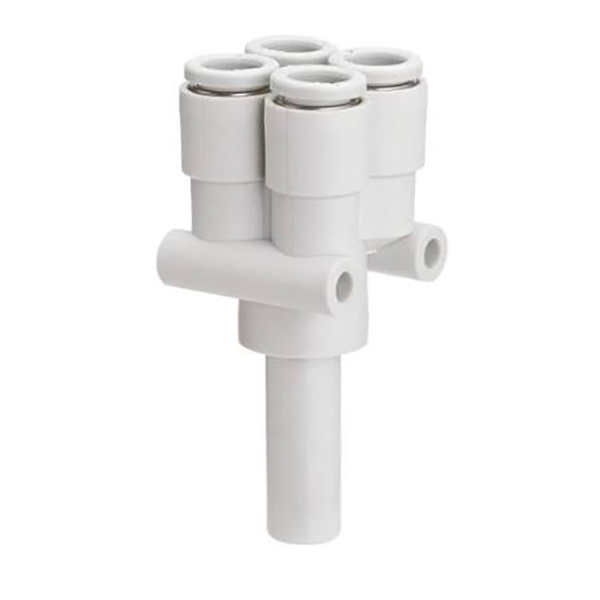

Seri KQ2XD: Pemisah 4 Arah Tipe Silang, 1 Dalam 4 Keluar

     KQ2XD adalah fitting push-in multi-port pereduksi 1-ke-4. Port ② adalah port induk tunggal; Port ① menyediakan empat port push-in yang identik. Ini membagi satu pasokan udara menjadi empat cabang berdiameter sama dengan desain yang diperkecil, menghemat ruang pemasangan. Ideal untuk vakum miniatur multi-stasiun atau distribusi pneumatik.

Bahan yang sama seperti KQ2X: Badan PBT + segel NBR, struktur dorong, kompatibel dengan pipa udara PU dan nilon.

2. Penjelasan Kode Model

Seri KQ2X

  Format: KQ2XXX-XX
     Dua digit pertama: Tabung OD dari dua port cabang (Port ①)
     Dua digit terakhir: Diameter luar batang port masuk utama (Port ②)
     Contoh: KQ2X04-06 → Port ①: dua port push-in × Φ4; Pelabuhan ②: batang Φ6

Seri KQ2XD

   Format: KQ2XDXX-XX
     Dua digit pertama: Tabung OD dari empat port cabang (Port ①)
     Dua digit terakhir: Diameter luar batang port masuk utama (Port ②)
     Contoh: KQ2XD04-06 → Empat × Φ4 port di Port ①; Pelabuhan ②: batang Φ6

3. Spesifikasi Teknis Utama & Panduan Instalasi

Petunjuk Instalasi

     • Potong pipa secara persegi dan vertikal, masukkan sepenuhnya ke dalam fitting hingga terpasang dengan benar.

     • Untuk melepas tabung: tekan cincin pelepas terlebih dahulu, lalu tarik keluar tabung.

Panduan Diferensiasi

     • KQ2X: 1 saluran masuk, 2 saluran keluar (pembagi 2 arah tipe Y)

     • KQ2XD: 1 saluran masuk, 4 saluran keluar (pembagi 4 arah silang)

Skenario Aplikasi

     • Distribusi sirkuit vakum untuk beberapa cangkir hisap dalam otomatisasi

     • Cabang pneumatik untuk jig kecil, 3C & peralatan pengemasan

     • Manifold kompak untuk modul vakum miniatur multi-stasiun

     • Pemisahan saluran udara efektor ujung robot dengan pengurangan tapak
