Merek: SOLH oleh Richge Technology | KQ2W Siku Satu Sentuhan Tipe L yang Diperpanjang
 |
 |
 |

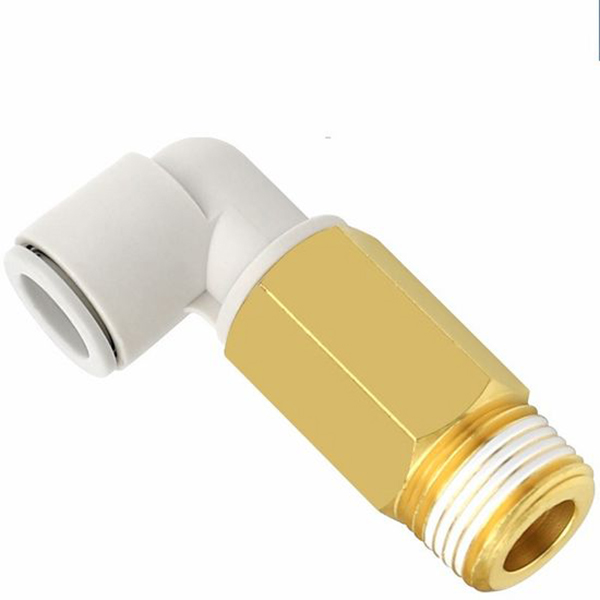

Seri KQ2W adalah siku dorong batang diperpanjang tipe-L dalam keluarga fitting pneumatik SOLH KQ2. Konstruksi sudut kanan 90°. Salah satu ujung benang jantan (benang lancip R kekaisaran/benang halus metrik M), ujung lainnya untuk penyisipan tabung pneumatik PU/PA. Seri ini juga mencakup versi diperpanjang non-reduksi KQ2Wxx-99, kedua ujungnya untuk sambungan tabung untuk pemanjangan pipa dan penghindaran rintangan.
Keunggulan Inti: Desain batang yang diperluas mengatasi kendala ruang pemasangan dan gangguan mekanis. Struktur sekali sentuh, pemasangan & pelepasan tabung tanpa alat. Badan plastik + bagian berulir kuningan, anti-penuaan, kompatibel dengan sirkuit pneumatik dan vakum. Pengganti impor langsung seri SMC KQ2W untuk proyek luar negeri.
Format: KQ2W □□ - □□S
KQ2W: Kode seri untuk siku diperpanjang tipe-L
□□: Diameter luar tabung ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Akhiran:01S02S/03S/04S: Benang jantan Imperial R (1/8",1/4",3/8",1/2")

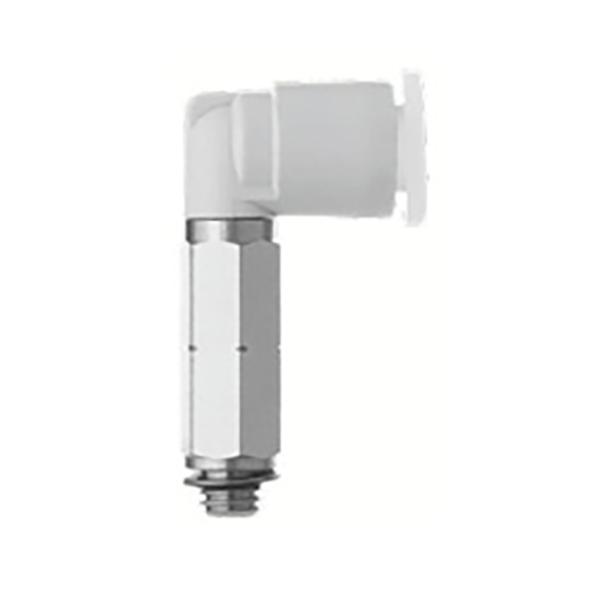

M3GM5: Ulir jantan metrik M3×0,5 / M5×0,8
-99: Versi diperpanjang tanpa pengurangan, kedua ujung sambungan tabung berdiameter sama, tanpa ulir
|
Barang |
Parameter |
|
Bahan Tubuh |
Plastik rekayasa PBT, tahan benturan tinggi |
|
Bagian Benang |
Kuningan dengan pelapisan nikel untuk pencegahan karat |
|
Bahan Segel |
Karet nitril NBR |
|
Tabung yang Kompatibel |
Tabung PU, tabung pneumatik nilon PA |
|
Tekanan Kerja |
0~1.0MPa, berlaku untuk vakum |
|
Suhu Operasional |
-20℃ ~ +60℃ |
|
Metode Koneksi |
Dorong masuk; cincin pelepas tekan untuk memasukkan atau melepaskan tabung |

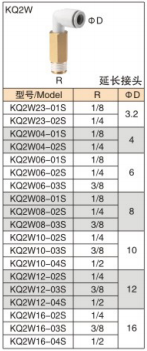

4.1 Versi Benang Imperial R (Benang Pria Kuningan)
|
Model |
Benang Pria R |
Tabung ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Versi Benang Metrik M
|
Model |
Benang Pria |
Tabung ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

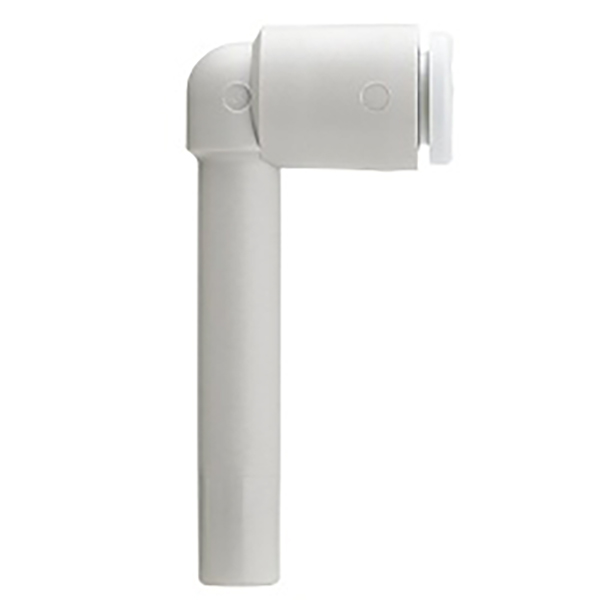

4.3 Versi Diperpanjang Tanpa Pengurangan (Tube to Tube, Tanpa Thread)
|
Model |
Pelabuhan 1 ΦD |
Pelabuhan 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Hindari gangguan mekanis pada silinder, generator vakum, dan katup solenoid; memperluas & mengarahkan arah pipa
• Perutean pipa 90° yang diperluas untuk sirkuit cangkir hisap vakum robotik dalam jalur otomatisasi ringkas
• Pengganti langsung untuk SMC KQ2W asli, substitusi impor untuk pengurangan biaya
• Potong pipa secara vertikal dan rata, masukkan sepenuhnya ke bawah untuk menjamin penyegelan.
• Pita PTFE dapat dibungkus dengan benang; jangan mengencangkan benang secara berlebihan untuk mencegah retaknya badan fitting.
• Pelepasan tabung: tekan cincin pelepas putih dan tarik tabung ke luar secara bersamaan.
