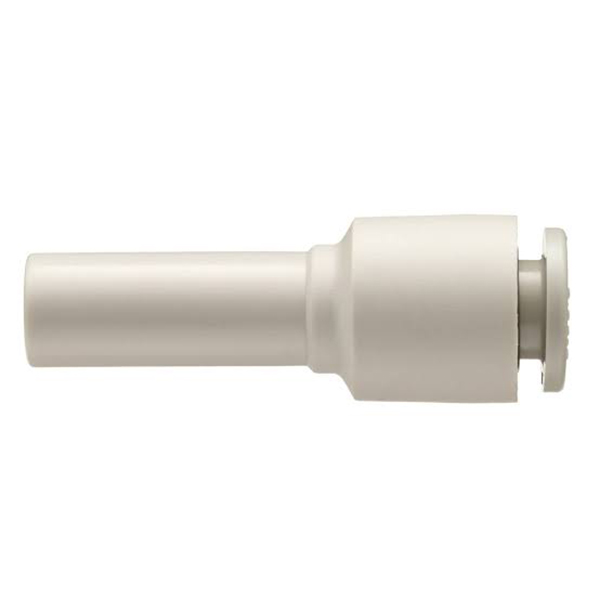

KQ2R Plastik Tutup Ujung Wanita Push Fit

Fitting Push-In Lurus Peredam Seri SOLH KQ2R | Coupler Tabung Diameter Berbeda

Merek: SOLH oleh Richge Technology | SMC KQ2R Setara Mengurangi Pemasangan Pneumatik Satu Sentuhan Lurus

1. Ikhtisar Produk

     KQ2R adalah fitting dorong lurus pereduksi dalam seri KQ2, juga dikenal sebagai coupler tabung berdiameter berbeda. Ini dirancang khusus untuk sambungan inline dua tabung udara dengan diameter luar berbeda, salah satu aksesori pereduksi yang paling umum digunakan dalam sistem pneumatik.

2. Penjelasan Model & Struktur

  Contoh model: KQ2R06-08
     KQ2: Seri pemasangan sekali sentuh generasi ke-2 SMC
     R : Peredam, mereduksi struktur lurus
     06: Diameter luar tabung port ① (mm, Φ6mm)
     08: Diameter luar tabung port ② (mm, Φ8mm)

  Fitur Struktural

     • Kedua ujungnya mengadopsi port satu sentuhan standar KQ2; satu ujung untuk tabung OD kecil dan ujung lainnya untuk tabung OD besar dengan saluran aliran internal lurus, mewujudkan sambungan inline untuk pipa berdiameter berbeda.

     • Transisi meruncing yang mulus di dalam saluran, penurunan tekanan lebih rendah dibandingkan dengan rakitan terpisah (pemasangan lurus + peredam terpisah). Ideal untuk sirkuit pneumatik sensitif aliran & penurunan tekanan.

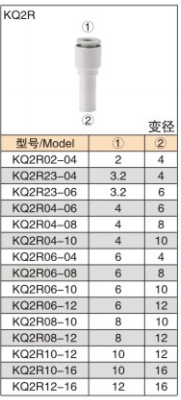

3. Tabel Spesifikasi Lengkap

4. Spesifikasi Teknis Umum (Konsisten dengan seri KQ2 lengkap)

5. Pedoman Seleksi & Pengoperasian

   Aturan pemilihan: Pilih KQ2R untuk sambungan inline dari dua tabung OD berbeda, tidak diperlukan sambungan gabungan tambahan.

     • Ujung tabung harus dipotong rata dan bebas duri. Masukkan pipa sepenuhnya sampai terdengar bunyi “klik” untuk menghindari kebocoran udara.

     • Untuk melepas: tekan kerah pelepas pada port dan tarik pipa ke luar; jangan menarik dengan kekerasan.

     • Penurunan tekanan meningkat dengan perbedaan diameter yang lebih besar. Lebih suka model dengan perbedaan diameter kecil dalam kondisi aliran tinggi.

6. Skenario Aplikasi Khas

     • Transisi diameter tabung: Ubah tabung Φ8 utama menjadi tabung Φ6 melalui KQ2R06-08 untuk mencocokkan silinder dengan ukuran berbeda tanpa adaptor tambahan.

     • Perkuatan mesin: Sambungkan pipa Φ6 pada peralatan lama dengan pipa Φ8 pada mesin baru untuk kompatibilitas, tidak diperlukan penggantian tabung penuh.

     • Sambungan sirkuit vakum: Pasangkan saluran vakum dengan diameter berbeda. Desain dengan kebocoran rendah menjaga tingkat vakum tetap stabil.
