Merek: SOLH oleh Richge Technology | Pemasangan Satu Sentuhan Lurus Batang Setara SMC KQ2N
KQ2N adalah fitting pneumatik lurus model batang. Salah satu ujungnya adalah benang atau batang jantan, ujung lainnya menerima pipa udara PU/PA. Ini adalah pengganti langsung untuk perlengkapan satu sentuhan seri SMC KQ2N. Banyak digunakan di sirkuit pneumatik dan pipa vakum. Pemasangan tanpa alat, cukup tekan kerah pelepas untuk memasukkan atau melepas pipa dengan cepat.
Empat tipe struktural tersedia:
Tipe batang ulir jantan (ulir M: M5)
Tipe batang ulir jantan (Benang R lancip Imperial: 1/8,1/4,3/8)
• Batang lurus berdiameter sama (akhiran -99): kedua ujungnya dengan batang OD yang sama
• Mengurangi batang lurus pas: dua batang dengan diameter luar berbeda untuk transisi ukuran
Contoh: KQ2N04-M5
• KQ2N : Kode seri, tipe batang fitting lurus
• 04: Diameter luar tabung Φ4mm pada sisi dorong
• M5 / 01S / 02S: Spesifikasi ulir jantan
• -99: Fitting lurus batang berdiameter sama
• 04-06: Mengurangi pemasangan batang, ①Φ4 → ②Φ6
|
Segmen Kode |
Keterangan |
|
KQ2N |
Kode seri: Fitting dorong lurus tipe batang |
|
04/06/08/10/12/16 |
Diameter luar tabung ΦD (mm) |
|
M5 |
Ulir jantan metrik M5×0,8 |
|
01S/02S/03S |
Benang lancip Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Batang lurus berdiameter sama, kedua ujungnya OD sama |
|
Dua digit misalnya 04-06 |
Mengurangi pemasangan batang: ① OD saluran masuk, ② OD saluran keluar |
|
Barang |
Parameter |
|
Tabung yang Berlaku |
Tabung poliuretan PU, tabung nilon PA |
|
Tekanan Operasi |
0 ~ 1.0MPa, kompatibel dengan sirkuit tekanan negatif vakum |
|
Suhu Operasional |
0℃ ~ +60℃ |
|
Bahan Tubuh |
Badan plastik; Bagian berulir kuningan berlapis nikel, tahan korosi |
|
Kinerja Penyegelan |
Penyegelan benang yang sangat baik |
|
Metode Koneksi |
Dorong masuk; kerah pelepas tekan untuk melepaskan tabung |

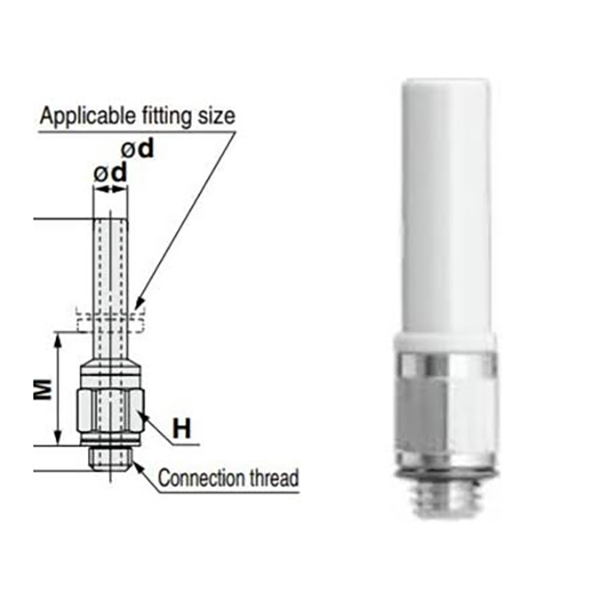

4.1 Versi Utas Pria Metrik M
|
Model |
Benang |
Tabung ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |

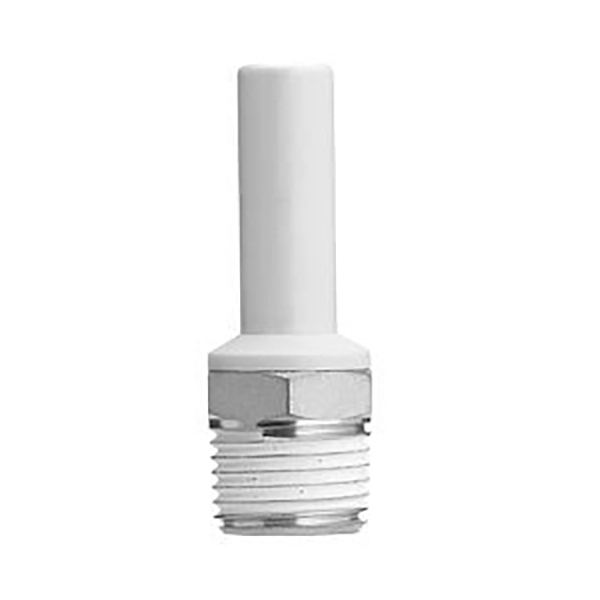

4.2 Versi Benang Pria Imperial R Taper
|
Model |
benang R |
Tabung ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

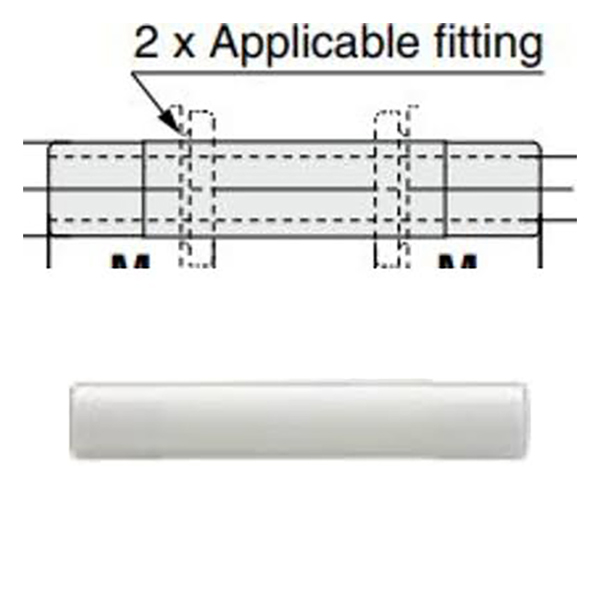

4.3 Batang Lurus Diameter Sama (Seri -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

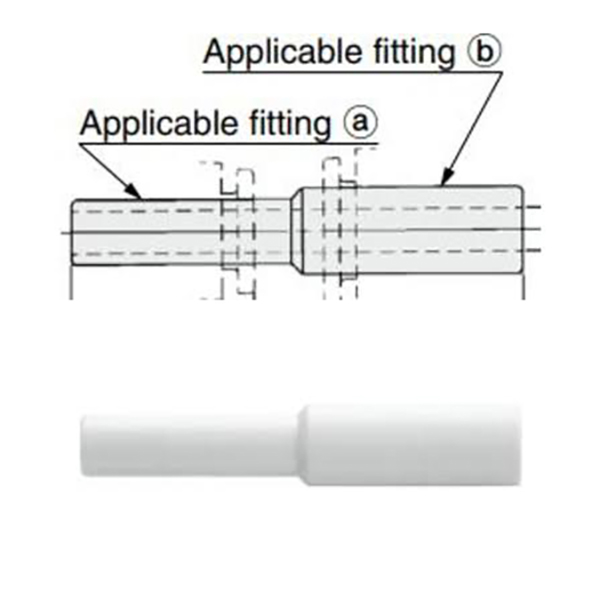

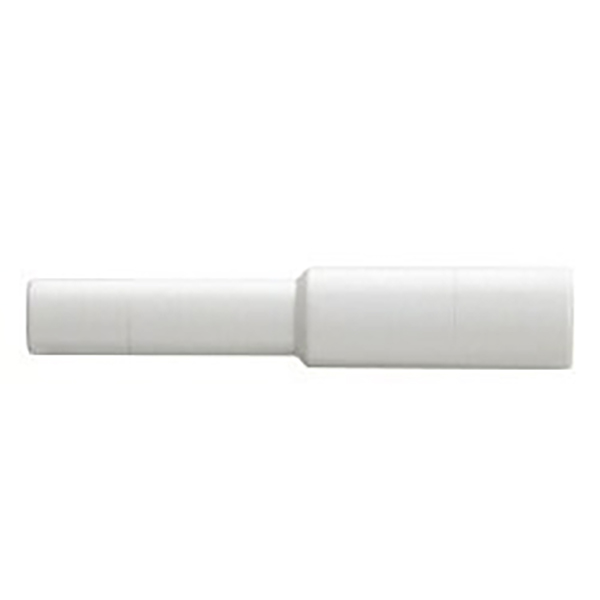

4.4 Pemasangan Lurus Batang Pereduksi
|
Model |
① Batang OD |
② Batang OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Badan plastik dengan benang kuningan berlapis nikel untuk ketahanan terhadap korosi dan penyegelan benang yang andal
• Kompatibel dengan tabung udara poliuretan PU dan tabung nilon PA
Nilai tekanan kerja 0~1,0MPa, cocok untuk sirkuit tekanan negatif vakum
• Kisaran suhu pengoperasian: 0℃ ~ +60℃
• Perakitan sederhana: jaga ujung tabung tetap halus dan masukkan langsung; tekan kerah pelepas depan untuk menarik keluar pipa untuk dibongkar
Mesin otomasi, lengan robot, sistem adsorpsi vakum, perlengkapan pneumatik, pipa kompresor udara. Pengganti langsung untuk perlengkapan seri SMC KQ2N yang diimpor.
