Merek: SOLH oleh Richge Technology | Perlengkapan Pneumatik Satu Sentuhan Tee & Cross KQ2T
 |
 |
 |
 |
 |
 |
 |
 |
Seri KQ2T termasuk dalam keluarga fitting sekali sentuh pneumatik KQ2 penuh SOLH, menampilkan desain plug-and-play cepat tanpa alat untuk percabangan pipa udara 3 arah dan 4 arah. Lini produk ini mencakup tee tipe T dan fitting empat arah tipe silang, termasuk versi diameter, pereduksi, ulir jantan (imperial/metrik) yang sama untuk memenuhi beragam permintaan pengalihan sirkuit pneumatik dan sambungan pipa.
Klasifikasi Sub-model:
KQ2T: Fitting tee 3-port tipe T (diameter sama/tipe ulir pereduksi/eksternal)

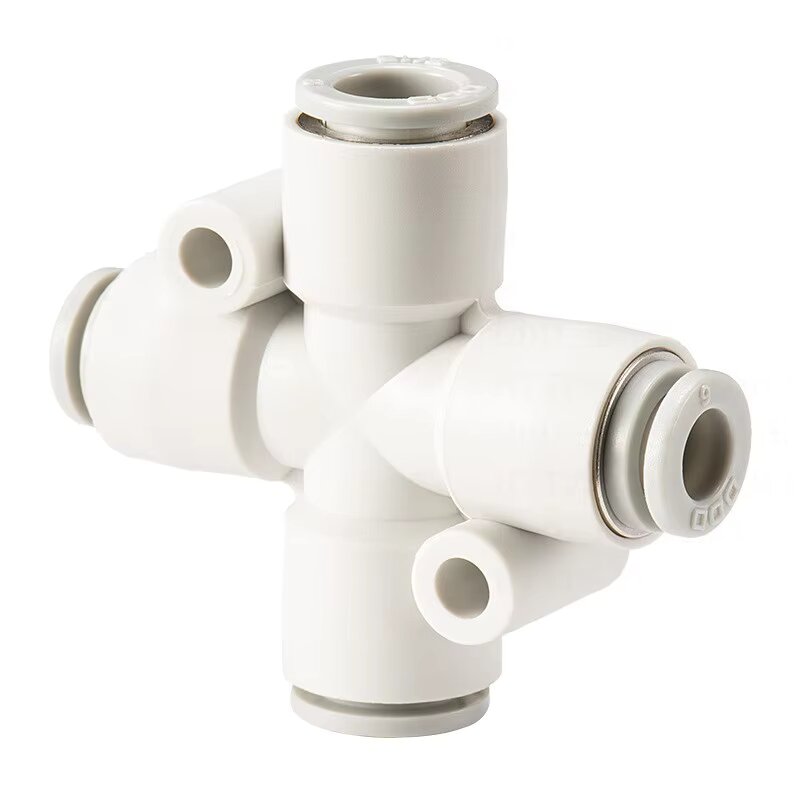

KQ2TW: Pemasangan silang 4 arah (diameter sama untuk semua port)
KQ2TX: Pemasangan silang 4 arah (spesifikasi pengurangan pertama)
KQ2TY: Pemasangan silang 4 arah (spesifikasi pengurangan ke-2)
Bahan & Kinerja Inti: Badan plastik PBT berkekuatan tinggi, cakar penahan baja tahan karat, cincin segel karet nitril NBR. Sepenuhnya kompatibel dengan tabung pneumatik nilon PU dan PA, cocok untuk tekanan negatif vakum dan sirkuit pneumatik tekanan positif udara terkompresi, banyak digunakan dalam peralatan otomatis dan sistem distribusi udara robot.

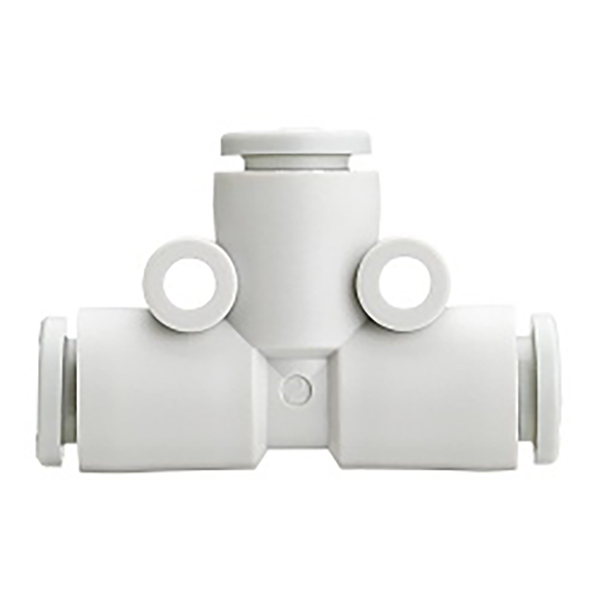

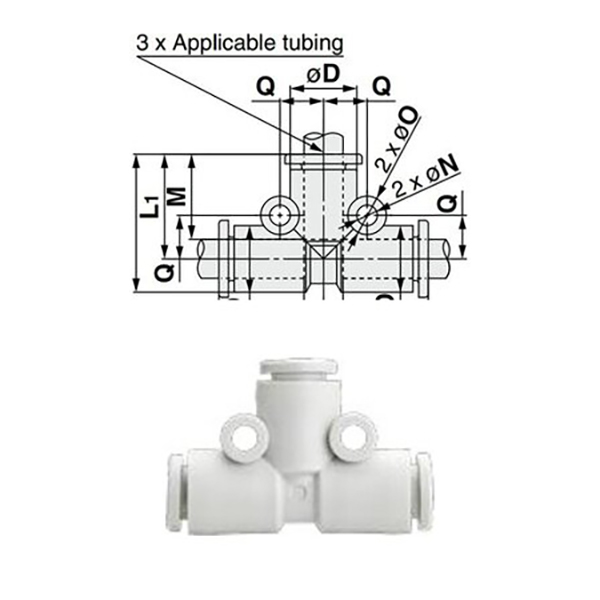

2.1 Tee Diameter Sama (KQ2T□□-00, Ukuran Sama 3 Arah Tanpa Benang)
Tiga port mengadopsi diameter tabung yang identik, tanpa desain ulir, didedikasikan untuk pengalihan udara yang sama pada pipa pneumatik dengan spesifikasi yang sama.
|
Model |
Diameter Luar Tabung ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

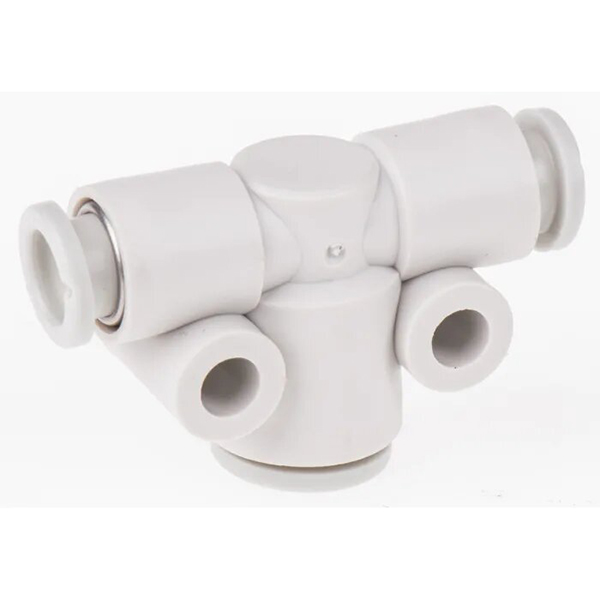

2.2 Reduksi Tee (KQ2T①-②, Konversi Pipa Ukuran Ganda)
Kedua port samping mengadopsi diameter ①, port tengah atas mengadopsi diameter ②, digunakan untuk konversi pipa dan distribusi aliran tabung pneumatik kaliber berbeda.
|
Model |
Port Samping ΦD ① (mm) |
Port Tengah ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

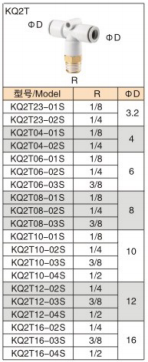

2.3 Kaus Benang Jantan Imperial R Taper
Kedua port samping untuk penyisipan tabung, port tengah dengan ulir jantan lancip imperial R untuk sambungan berulir dengan katup pneumatik, silinder, dan komponen lainnya.
|
Model |
Spesifikasi Benang R |
Diameter Luar Tabung ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

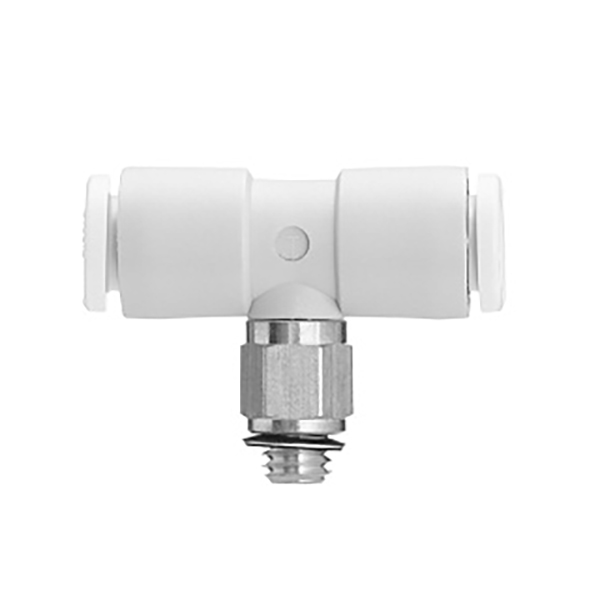

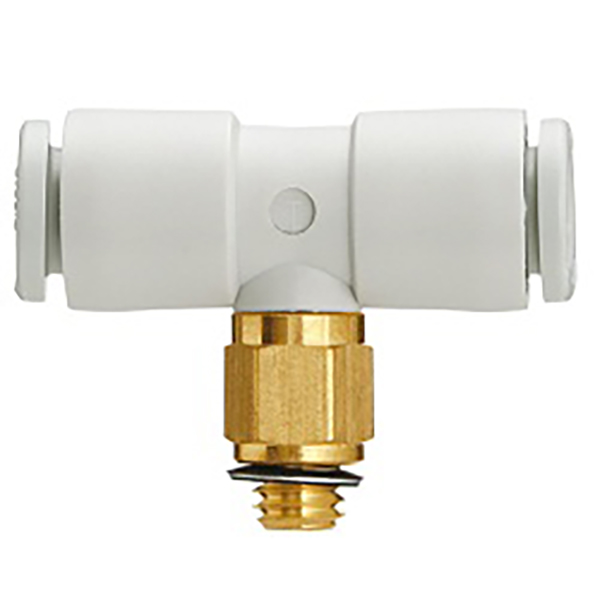

2.4 Kaus Pria Benang Halus Metrik
Kedua port samping untuk penyisipan tabung, port tengah dengan ulir jantan halus metrik, cocok untuk komponen pneumatik miniatur dan perpipaan peralatan otomasi presisi.
|
Model |
Spesifikasi Benang Metrik |
Diameter Luar Tabung ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

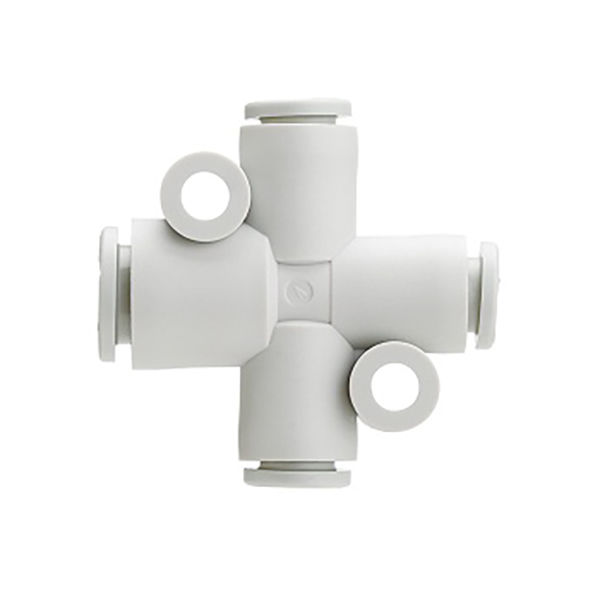

3.1 KQ2TW Pemasangan Silang Diameter Sama (4 Port Ukuran Sama)
|
Model |
Diameter Luar Tabung ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

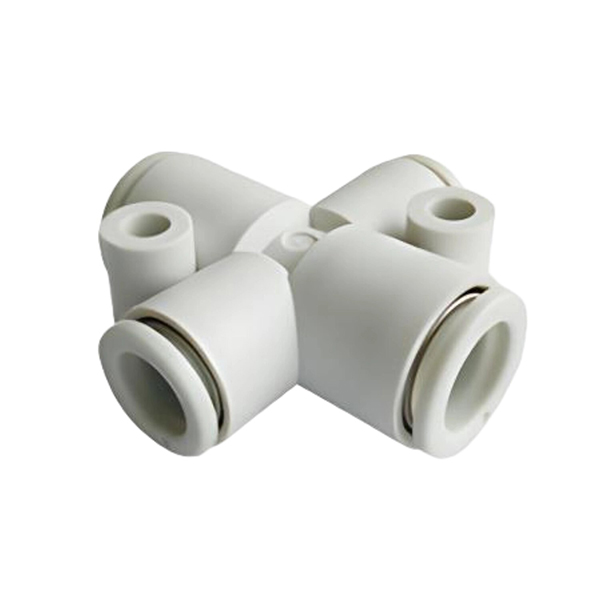

3.2 KQ2TX Mengurangi Cross Fitting (Tipe 1)
|
Model |
Pelabuhan ΦD ① (mm) |
Pelabuhan ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Mengurangi Pemasangan Silang (Tipe 2)
|
Model |
Pelabuhan ΦD ① (mm) |
Pelabuhan ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Barang |
Parameter |
|
Tabung yang Kompatibel |
Tabung PU, tabung pneumatik nilon PA |
|
Rentang Tekanan Kerja |
-100kPa (vakum) ~ 1,0MPa (tekanan positif) |
|
Suhu Operasional |
0℃ ~ 60℃ |
|
Metode Koneksi |
Push-in sekali sentuh; Tekan cincin pelepas untuk melepaskan pipa |
|
Bahan Inti |
Bodi PBT, cakar baja tahan karat, segel karet NBR |
• Percabangan sumber udara dan pengalihan pipa untuk peralatan produksi otomatis
• Distribusi sirkuit pneumatik untuk lengan robot dan sistem cangkir hisap vakum
• Distribusi udara multi-arah untuk loop kontrol pneumatik silinder
• Sambungan pipa ringkas dan konversi diameter untuk sistem pneumatik presisi
• Tee Diameter Sama: Pilih KQ2Txx-00 untuk saluran pipa 3 arah dengan diameter tabung yang benar-benar konsisten
• Mengurangi Tee: Pilih KQ2T①-② untuk pipa dengan diameter sisi yang sama dan diameter tengah yang berbeda
• Tee Berulir: Pilih seri KQ2Txx-01S (imperial) / M (metrik) untuk sambungan berulir dengan katup dan silinder
• Distribusi Lintas 4 Arah: Pilih seri KQ2TW/TX/TY untuk skenario yang memerlukan percabangan pipa empat arah
