Siku Pria Universal Cabang Seri KQ2Z

Fitting push-in manifold multi-port SOLH KQ2Z, splitter pneumatik setara SMC KQ2Z. Empat subtipe: 1-in-2, KQ2ZF yang dapat ditumpuk, 1-in-4 KQ2ZD, dan 1-in-6 KQ2ZT. Badan PBT dengan benang kuningan berlapis nikel, kompatibel dengan tabung PU/PA untuk sirkuit vakum & tekanan positif. Richge Technology menawarkan stok yang stabil dan manufaktur yang andal untuk distribusi udara otomasi.

mengirimkan permintaan

Deskripsi Produk

Perlengkapan Push-in Manifold Multi-Port Seri KQ2Z | Pemisah Pneumatik Setara SMC KQ2Z

Merek: SOLH oleh Richge Technology | Perlengkapan Sekali Sentuh Manifold Pneumatik Multi-outlet KQ2Z

1. Ikhtisar Produk

Seri KQ2Z termasuk dalam keluarga fitting sekali sentuh pneumatik SOLH KQ2. Ini adalah fitting manifold multi-cabang ulir jantan, yang dilengkapi saluran masuk udara tunggal dan beberapa saluran keluar tabung secara bersamaan. Desain push-to-connect untuk pemasangan & pelepasan pipa tanpa alat, digunakan untuk distribusi udara terpusat dalam sistem pneumatik. Tersedia empat sub-model:

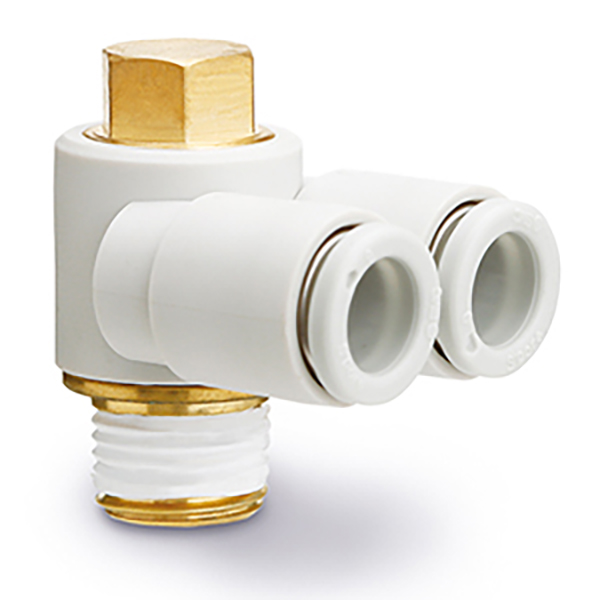

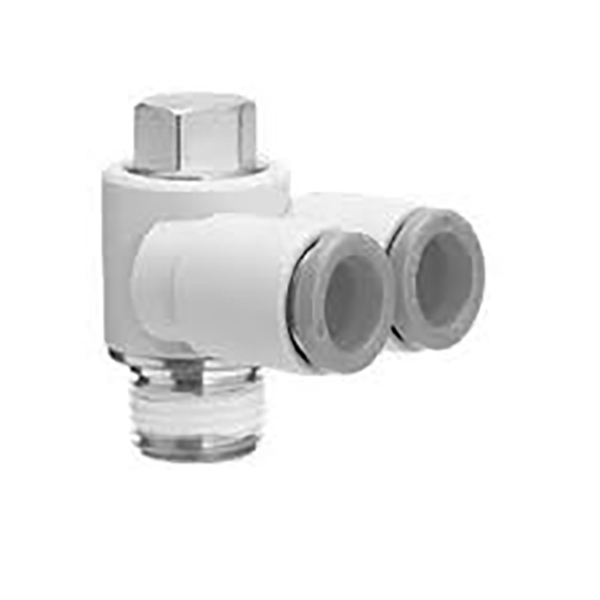

KQ2Z: Port ganda 1-in 2-out, pemasangan hex eksternal

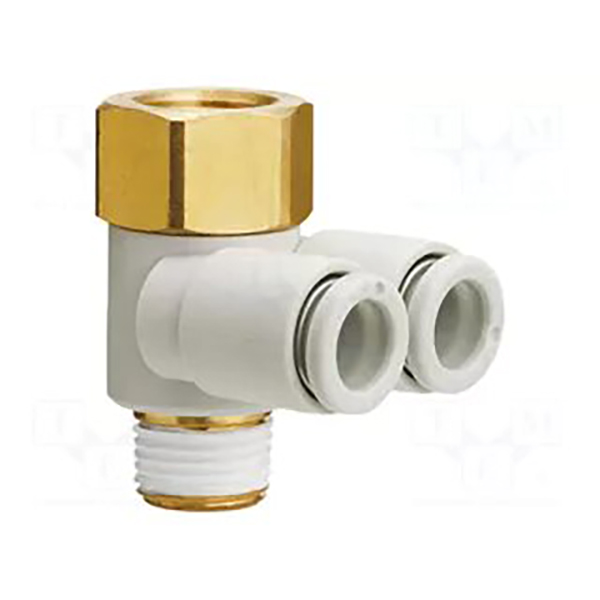

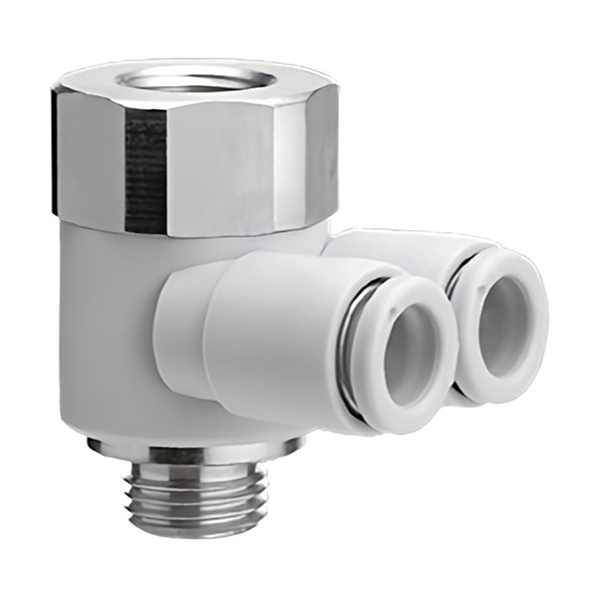

KQ2ZF: Manifold bertumpuk 1-in 2-out, ulir betina Rc atas untuk manifold ekstra berjenjang

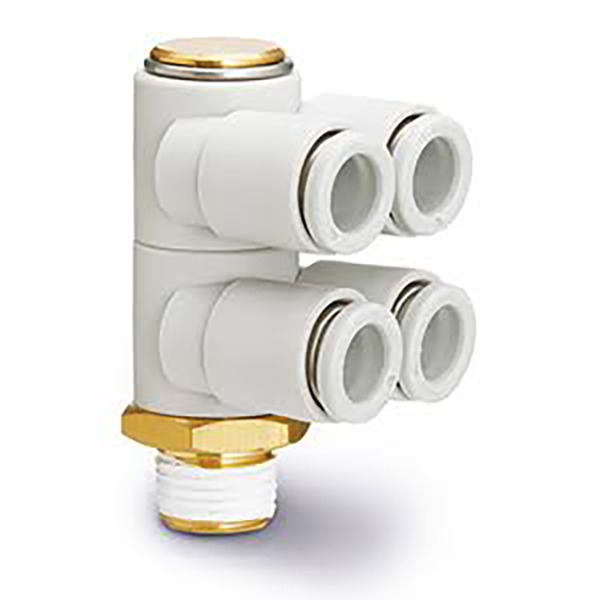

KQ2ZD: Manifold cabang empat arah 1-in 4-out

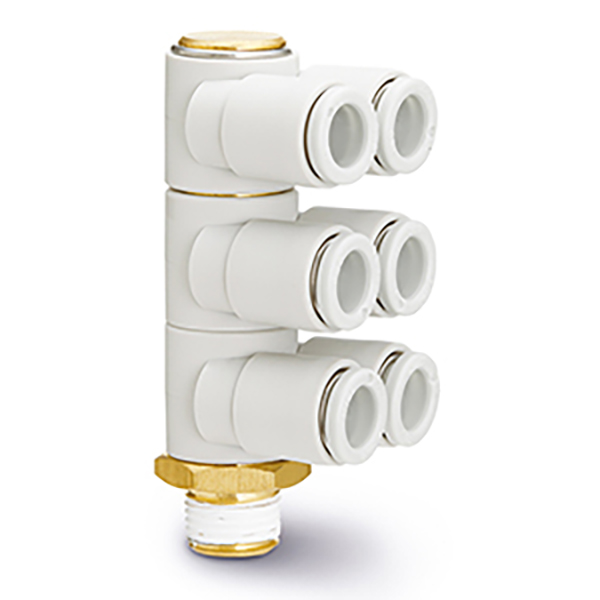

KQ2ZT: Manifold cabang enam arah 1-in 6-out

Keuntungan Inti: Desain manifold yang ringkas untuk menghemat ruang pemasangan. Bodi PBT dengan benang kuningan berlapis nikel. Kompatibel dengan pipa pneumatik PU / PA, berfungsi untuk tekanan positif dan sirkuit vakum. Pengganti drop-in langsung untuk perlengkapan SMC KQ2Z asli.

2. Penjelasan Kode Model

Format: KQ2Z □□ - □□S

KQ2Z: Kode seri untuk pemasangan manifold cabang multi-port
□□: Diameter luar tabung ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Akhiran:

01S02S/03S/04S: Benang lancip jantan Imperial R (1/8",1/4",3/8",1/2")
M5: Ulir jantan metrik M5×0,8

KQ2ZF: Versi yang dapat ditumpuk, ulir jantan R bawah + ulir betina Rc atas. Beberapa KQ2ZF dapat dihubungkan ujung ke ujung untuk memperluas jumlah outlet.

3. Daftar Model Lengkap

3.1 KQ2Z (1-in 2-out, Pemasangan Hex Eksternal)

Model	Benang Pria R	Tabung ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (Tipe Dapat Ditumpuk 1-in 2-out, Benang R + Rc)

Model	Benang R/Rc	Tabung ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

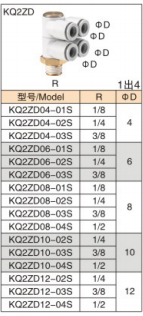

3.3 KQ2ZD (1 masuk 4 keluar)

Model	Benang Pria R	Tabung ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

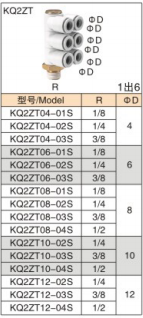

3.4 KQ2ZT (1 masuk 6 keluar)

Model	Benang Pria R	Tabung ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Spesifikasi Bahan & Teknis

Barang	Parameter
Bahan Tubuh	Plastik rekayasa PBT, kekuatan tinggi & ketahanan benturan
Komponen Benang	Kuningan berlapis nikel, anti karat & tahan korosi
Cincin Segel	Karet nitril NBR
Tabung yang Kompatibel	Tabung PU, tabung pneumatik nilon PA
Tekanan Kerja	0~1.0MPa, berlaku untuk tekanan negatif vakum
Suhu Operasional	-20℃ ~ +60℃
Metode Koneksi	Pemasangan dorong; cincin pelepas tekan untuk memasukkan / melepas tabung

5. Skenario Aplikasi

• Mesin otomasi, susunan cangkir hisap robotik: distribusi multi-jalur sumber udara tunggal, menggantikan blok manifold tradisional dan menghemat jejak pemasangan

• Pasokan udara tersinkronisasi untuk beberapa silinder, perpipaan terpusat di sekitar pulau katup kompak

• KQ2ZF dapat ditumpuk secara seri untuk memperluas kuantitas outlet sesuai permintaan, perakitan manifold yang fleksibel

• Substitusi impor, pengganti drop-in untuk fitting manifold seri SMC KQ2Z

6. Catatan Instalasi

• Potong ujung tabung secara vertikal hingga rata, masukkan tabung sepenuhnya ke bagian bawah yang pas untuk penyegelan yang andal.

• Bungkus sedikit pita PTFE pada ulir jantan, berikan torsi pengencangan sedang untuk menghindari retaknya badan plastik.

• Pelepasan tabung: tekan cincin pelepas putih dan tarik tabung ke luar secara bersamaan.

• Untuk aplikasi KQ2ZF berjenjang, jamin penyegelan benang. Jangan melebihi tekanan terukur setelah penumpukan multi-tahap.
