Perlengkapan Push-in Pneumatik Seri KQ2V

Perlengkapan Cabang L Push-in Pneumatik Seri SOLH KQ2V | Setara SMC KQ2V

Merek: SOLH oleh Richge Technology | Rangkaian Konektor Pneumatik L Sekali Sentuh KQ2V

1. Ikhtisar Produk

     Seri SOLH KQ2V adalah fitting pneumatik push-in tipe L ulir jantan dengan beberapa varian cabang. Dirancang untuk distribusi sumber udara dan perubahan arah pipa di sirkuit pneumatik. Sepenuhnya dapat dipertukarkan dengan seri SMC KQ2V. Dibangun dengan bodi plastik rekayasa putih dan benang kuningan berlapis nikel. Perakitan cepat tanpa perekat. Kompatibel dengan tabung pneumatik PU & PA. Banyak digunakan dalam mesin otomasi, pengambilan & tempat vakum, dan sistem perpipaan silinder.

  Lima sub-model untuk kebutuhan tata letak yang berbeda:

     KQ2V: Stopkontak tunggal tipe L standar, pemasangan hex eksternal, 1-in 1-out

     KQ2VS: Stopkontak tunggal tipe L standar, pemasangan soket hex internal, 1-in 1-out

     KQ2VF: Fitting L bertingkat, ulir R jantan + ulir Rc betina, sambungan seri tersedia, 1-in 1-out

    KQ2VD: Pemasangan cabang vertikal 1-ke-2, satu saluran masuk ulir jantan, dua saluran keluar selang berdiameter sama

     KQ2VT: Pemasangan cabang vertikal 1-ke-3, satu saluran masuk ulir jantan, tiga saluran keluar selang berdiameter sama

2. Penjelasan Kode Model

  Contoh: KQ2VD04-01S

      KQ2V = Kode dasar seri

      D  T / S / F = Akhiran struktur

     D: cabang vertikal 1-ke-2

     T: cabang vertikal 1-ke-3

     S: Siku hex L internal

      F: Siku L bertingkat

     Tanpa akhiran: Siku L standar hex eksternal

     04 = Diameter luar tabung ΦD : 4mm

     01S = Ulir jantan R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabel Ringkasan Spesifikasi

4. Bahan & Kondisi Pengoperasian

5. Fitur Sub-model

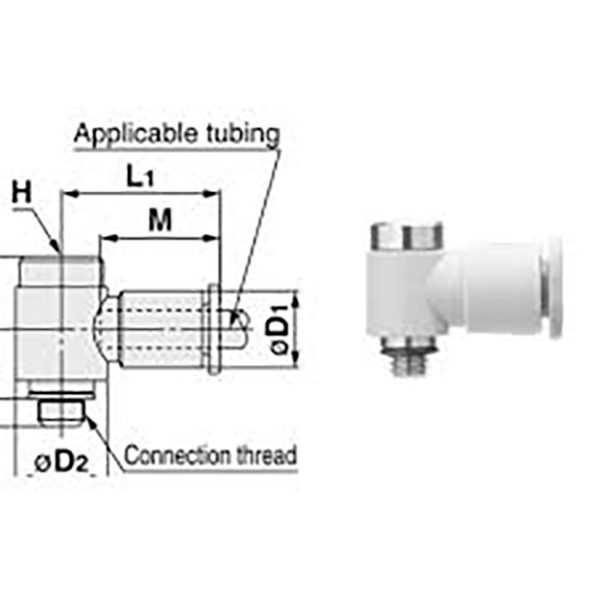

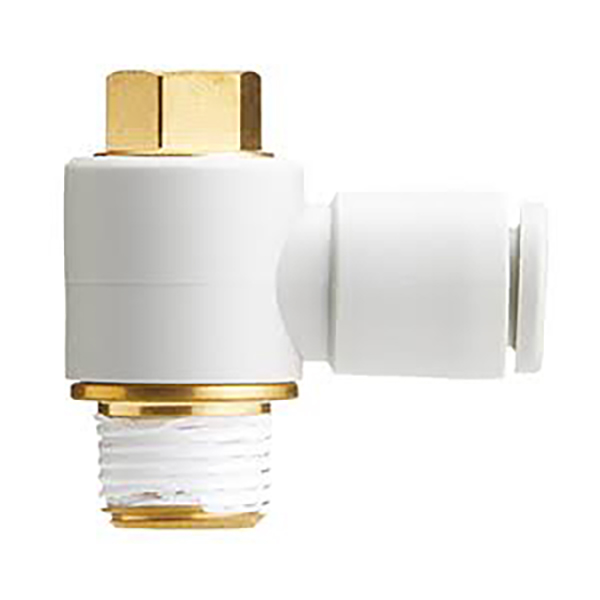

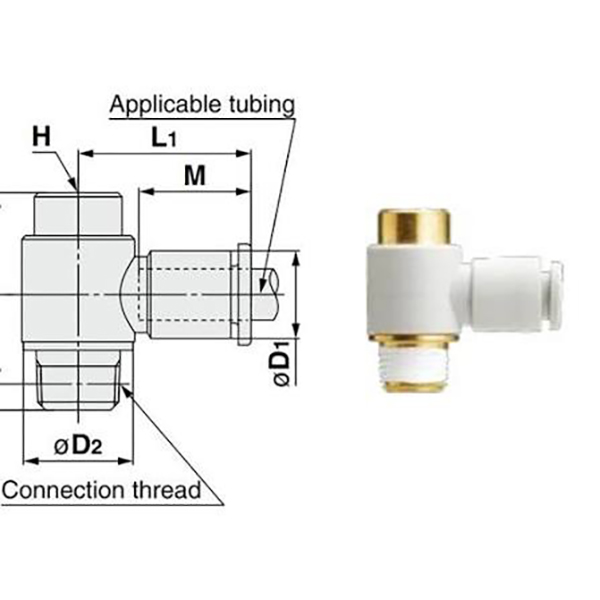

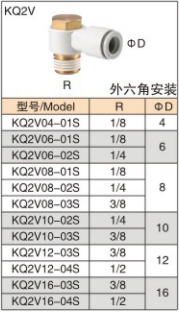

     • KQ2V (Siku Hex L Eksternal): Siku L standar dengan ujung ulir hex eksternal untuk mengencangkan kunci pas. Tipe dasar yang paling banyak digunakan, mendukung pipa ukuran besar maks Φ16.

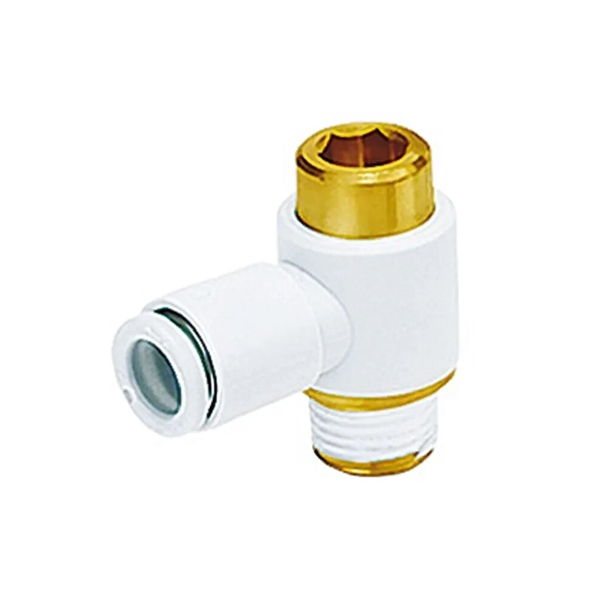

     • KQ2VS (Siku Hex L Internal): Counterbore hex internal pada port thread. Dirancang untuk ruang instalasi sempit yang terbatas. Varian ulir kecil M5 cocok dengan silinder mini.

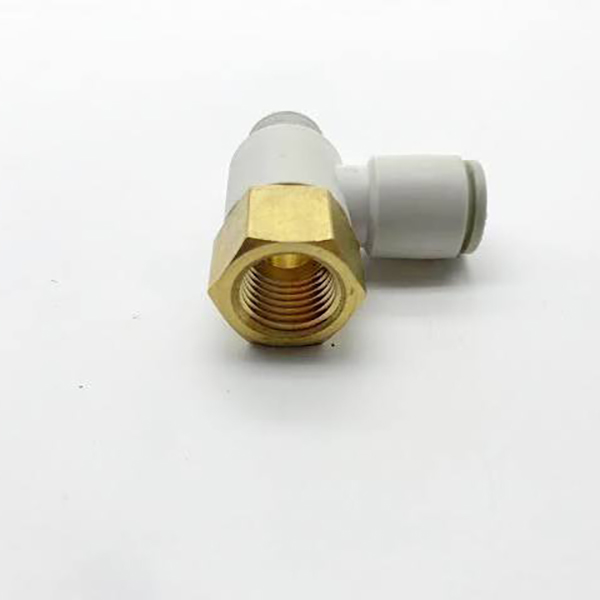

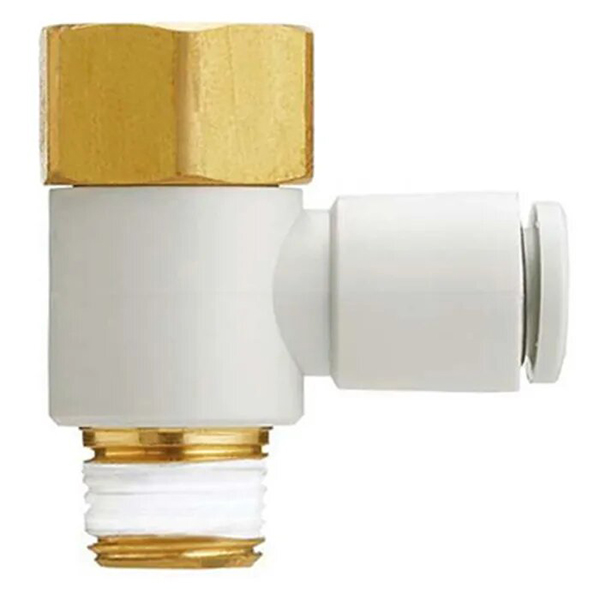

     • KQ2VF (Siku L Bertingkat): Dilengkapi dengan ulir R jantan dan ulir Rc betina. Beberapa alat kelengkapan dapat dihubungkan secara seri untuk percabangan multi-jalur, mengurangi kebutuhan akan blok manifold.

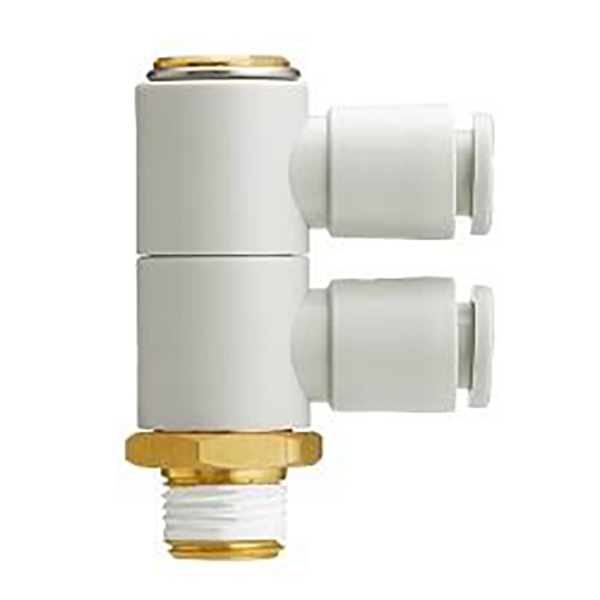

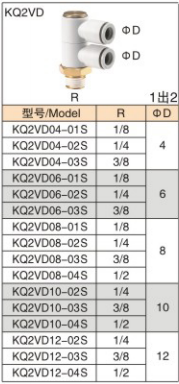

     • KQ2VD (Cabang Vertikal 1-ke-2): Saluran masuk udara berulir tunggal, terbagi secara vertikal menjadi dua saluran keluar pipa yang sama. Distribusi udara 1-in-2-out yang ringkas, mengurangi jumlah pemasangan total.

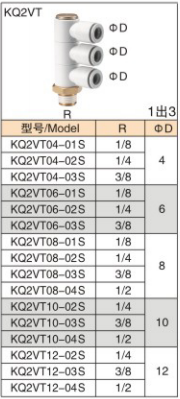

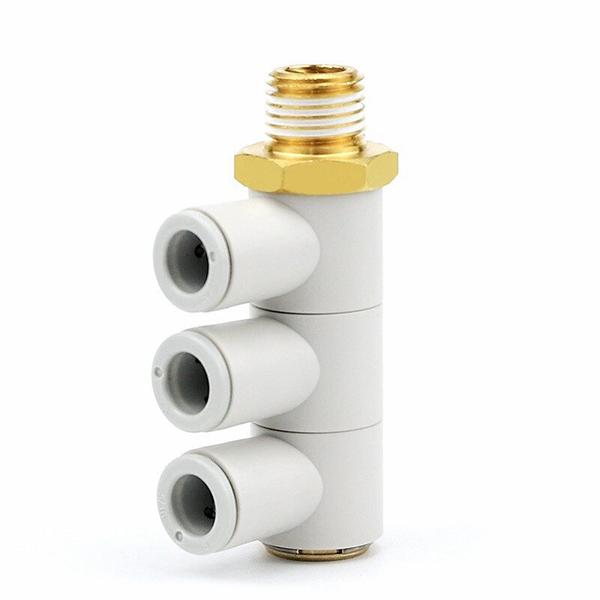

     • KQ2VT (Cabang Vertikal 1-ke-3): Saluran masuk udara berulir tunggal, dibagi secara vertikal menjadi tiga saluran keluar pipa yang sama. Manifold udara mini, biasa digunakan untuk distribusi udara multi-suction-cup dalam otomatisasi.

6. Petunjuk Instalasi

     •  Potong ujung tabung tegak lurus dan rata. Masukkan pipa langsung ke dalam fitting sampai Anda mendengar bunyi “klik” untuk mengonfirmasi penguncian.

     •  Pelepasan selang: Tekan kerah pelepas berwarna putih pada fitting dan tarik selang ke arah luar secara bersamaan.

     •  Bungkus pita PTFE pada benang. Kencangkan hanya pada bagian hex; jangan pernah menerapkan torsi pada badan plastik untuk mencegah retak.

     •  Untuk seri KQ2VF dalam sambungan serial, pastikan penyegelan ulir yang tepat untuk menghindari kebocoran udara.

7. Skenario Aplikasi

     • Mesin otomasi

     • Sistem cangkir hisap vakum robot

     • Distribusi sumber udara untuk silinder pneumatik

     • Sirkuit pneumatik pada jalur produksi

     • Mesin pengemas & sirkuit udara perlengkapan uji
